V型八缸发动机核心曲柄连杆机构模型

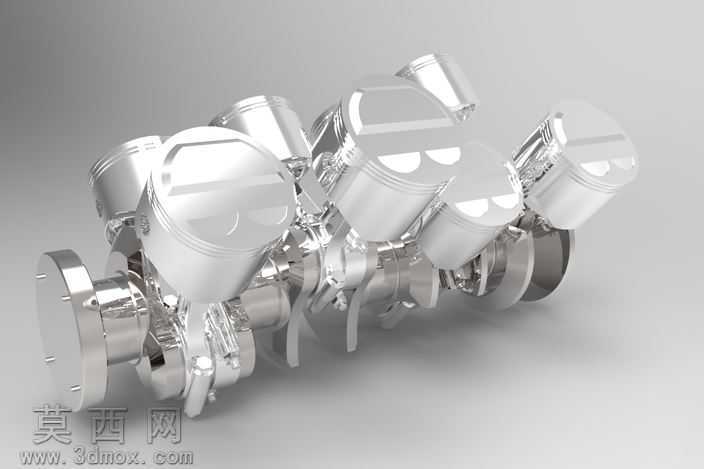

本模型为V型八缸发动机核心运动机构的三维建模成果，建模过程中严格遵循内燃机曲柄连杆机构的运动学原理，对核心部件进行了精准的参数化还原。建模阶段首先确定V型气缸的夹角参数，按照八缸发动机的发火顺序排布两侧气缸列，每侧四个气缸呈等间距线性排列，保证曲轴运转时的动平衡特性。模型中对活塞部件进行了细节还原，包含活塞本体、活塞销的装配结构，活塞裙部的型线符合往复运动的导向需求，活塞与气缸壁的配合间隙按照常规内燃机设计标准预留，还原真实的装配关系。曲轴部分采用整体式建模思路，按照八缸发动机的曲柄销相位角进行排布，每个曲柄销对应一组连杆活塞组件，曲柄臂上设置有平衡重结构，用于抵消活塞往复运动与曲轴旋转产生的惯性力，保证机构运转的平稳性。连杆部分还原了大头与曲柄销配合、小头与活塞销连接的结构特征，连杆杆身采用符合力学性能的截面造型，兼顾轻量化与结构强度。渲染阶段采用半透明材质处理气缸体部分，使得内部的曲柄连杆运动结构可以清晰展示，金属部件分别赋予不同的金属材质：曲轴、连杆等运动件采用暖色调金属材质区分，活塞采用铝合金质感材质，透明缸体采用低透明度的磨砂玻璃质感，既保留缸体的轮廓形态，又不会遮挡内部核心结构的展示效果。设计思路上聚焦发动机核心的动力转换结构，省略了外围的配气机构、供油系统、冷却系统等附属部件，仅保留完成热能向机械能转换的核心运动组件，清晰展示V8发动机将活塞的往复直线运动转化为曲轴旋转运动的核心原理，模型的装配关系完全符合实际机械结构的装配逻辑，各运动部件之间不存在干涉问题，可用于运动仿真演示，直观呈现V8发动机运转时各气缸活塞的运动相位差，以及曲轴的动力输出过程，帮助理解大排量V型发动机的核心工作逻辑与结构特点。
