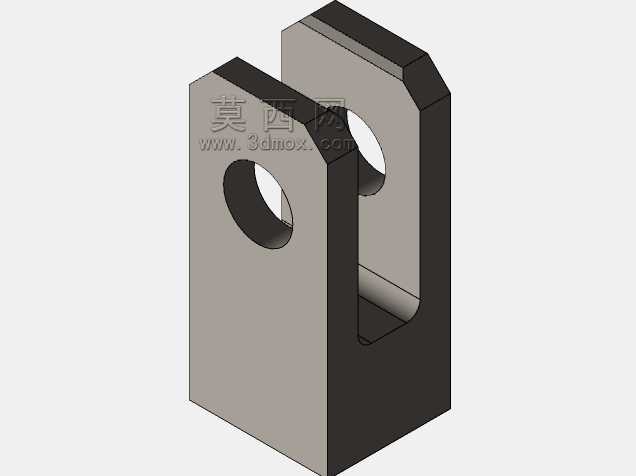

工业连接用大开口U形夹持固定件

　　在各类工装夹具搭建、输送线侧挂附件安装、小型设备机架铰接点位、非标自动化设备的连杆传动末端，这类大开口U形夹持件是出镜率极高的基础连接零件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往直接套用标准件库的模型，到现场装配时才发现干涉、夹持力不足、铰接销轴窜动等问题。从实际使用场景来看，这类U形夹最常承担的是两个构件之间的铰接连接功能，比如气缸推杆末端和摆臂的连接、防护门开合的铰接点位、工装夹具的快速压头连接座，相比平板式的单耳连接座，U形的双壁结构可以把被连接件嵌在夹槽内部，受力时两侧壁均匀分担载荷，不会出现单侧偏载导致的连接螺栓弯曲变形问题。设计这类零件的时候，首先要明确安装边界：

　　夹槽的开口宽度需要比被夹持的零件厚度大0.2到0.5毫米，这个间隙不能留太大，否则铰接转动时会出现明显的旷量，设备运行久了就会产生异响和磨损；也不能留太小，不然现场装配时因为零件加工的尺寸公差，很容易出现被连接件插不进夹槽的问题。夹槽的深度要根据被连接件的铰接端长度确定，要保证销轴穿入后，被连接件的端面不会碰到夹槽的底部圆弧，避免转动时出现摩擦卡滞。两侧壁上的同轴销孔是整个零件的加工核心，设计时要明确两个孔的同轴度公差，一般工况下控制在0.05毫米以内就可以满足使用要求，如果是高速往复运动的铰接点位，同轴度要求还要进一步提高，不然销轴穿入后会出现别劲的情况，不仅转动阻力大，还会加速销轴和孔壁的磨损。

　　零件顶部的斜切倒角不是随意做的造型，一方面是为了去除加工后的锐边，避免装配时划伤操作人员，另一方面是在夹槽开口处做了导入导向，被连接件插入时可以顺着斜面滑入夹槽，降低对位的难度，尤其是在设备内部狭小空间装配的时候，这个小倒角能节省不少对位调整的时间。从受力角度分析，这类U形夹的壁厚设计要匹配所配销轴的直径，一般来说侧壁厚度不小于销轴直径的0.8倍，才能保证承受额定拉压载荷时不会出现侧壁张开变形的情况；夹槽底部的过渡圆弧不能做直角，直角处会产生严重的应力集中，设备承受冲击载荷的时候很容易从拐角处开裂，内R角的半径一般取壁厚的0.3到0.5倍，能有效分散应力，提升零件的抗冲击能力。实际选型使用的时候，还要注意安装面的贴合情况，

　　U形夹的底部安装端面要和固定构件的表面完全贴合，如果是焊接安装，要在焊后对销孔进行二次精加工，避免焊接变形导致两个销孔同轴度超差；如果是螺栓固定，要在底部端面设计对应的沉孔或者螺栓过孔，保证螺栓锁紧后零件不会出现偏移。很多现场出现的U形夹断裂故障，往往不是因为零件强度不够，而是安装时没有保证贴合面平整，锁紧后零件本身存在预加应力，加上运行时的交变载荷，很快就会从应力集中的位置出现裂纹。另外在做三维建模的时候，不能只画外形忽略工艺细节，比如销孔的端部要做倒角，方便销轴压入；所有锐边都要做倒钝处理，符合机械零件的安全设计要求；如果是用于有腐蚀的工况，还要在模型中标注表面处理的要求，比如镀锌、发黑或者不锈钢材质选型。这类零件虽然结构简单，但是作为传动和连接的基础受力件，每一处尺寸细节都和实际使用的可靠性直接相关，设计时不能只看外形相似就随意套用尺寸，必须结合实际的载荷大小、连接构件的尺寸、安装空间的限制来逐一确定每个参数，才能保证装配后设备运行稳定，减少后期的维护更换成本。
