多工位铰接式管路固定夹钳结构

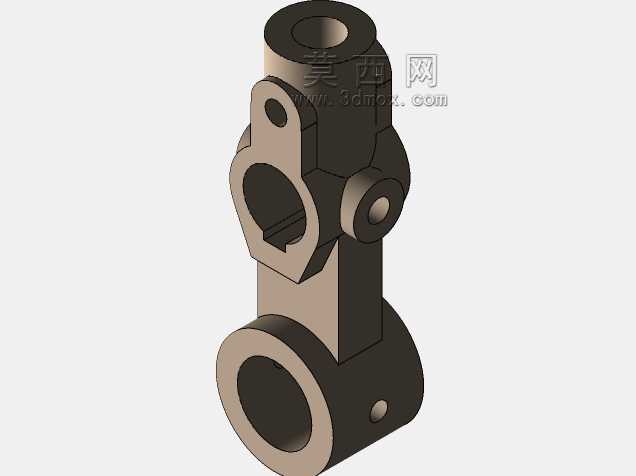

　　这类夹钳结构多用于流体输送管路、设备气动液压管线的多点位固定场景，在自动化生产线、机床液压站、工程机械走管布局中十分常见，区别于普通单孔管卡，它能同时完成不同走向、不同管径管线的相对位置锁定，避免设备运行过程中管线因振动产生位移、磨损甚至接头松脱的问题。从结构上看，主体采用一体化铸钢成型的基体设计，上下两端分别设置大口径铰接套孔，上端套孔用于与设备机架的固定销轴配合，作为整个夹钳的安装基准，下端套孔可穿装另一路管线或者配套调节螺杆，实现夹装位置的角度微调；中部的异形夹口做了带定位缺口的半开放设计，能够卡装对应规格的硬管外壁，缺口结构可防止管线在夹口内发生周向转动，夹口旁侧的带孔凸耳用于配套锁紧螺栓，当螺栓拧紧时，

　　夹口产生微量弹性变形抱紧管壁，不会出现过压夹伤管路外壁的情况。设计过程中首先要确定安装边界，上端固定销轴的配合公差取H7/g6间隙配合，保证夹钳在安装时能顺利套入销轴，同时不会因间隙过大产生运行晃动；下端套孔与中部夹口的中心距需要匹配实际走管的层间距，避免多根管线排布时出现干涉，旁侧的小凸耳螺纹孔深度要满足螺栓拧入后至少有3倍螺距的啮合长度，防止锁紧时出现滑牙。整个基体的壁厚做了差异化设计，夹口位置的壁厚比上下套孔位置薄1.5mm，目的是让夹口位置具备合适的弹性变形量，锁紧时变形集中在夹口区域，不会导致上下安装孔的形位公差发生变化，影响安装精度；上下套孔的端面都做了0.5mm的倒角处理，既去除了机加工后的锐边毛刺，

　　也方便安装时销轴和管路的快速导入。实际选型使用时，需要先确认固定端销轴的直径与上端套孔的匹配度，再核对中部夹口适配的管路外径，若走管位置需要小范围调整，可松开夹口锁紧螺栓，绕上端销轴转动整个夹钳到合适角度后再锁紧，下端套孔如果用于穿装调节杆，可配合螺母调整夹钳的轴向位置，适配不同的安装空间。这类结构相比分体式组合管夹，零件数量更少，安装步骤更简便，一体化基体的抗振性能更好，在持续有振动冲击的设备工况下，不会出现分体部件松动脱落的问题；夹口的非闭合设计也让后期管线维护时不用完全拆卸整个夹钳，只需松开侧方螺栓即可将管线从夹口内取出，大幅降低设备运维的拆装工作量。建模过程中需要重点保证三个孔位的平行度公差，

　　所有孔的轴线平行度误差要控制在0.02mm以内，否则安装时会出现销轴卡滞、管路无法顺利穿入的问题；基体的过渡位置全部做了R2-R3的圆角处理，避免应力集中，在长期受振动载荷的工况下不会出现根部断裂的情况，侧方凸耳与基体的连接位置做了加厚处理，承受螺栓锁紧力时不会出现凸耳断裂的失效问题。
