工业传动用铰接式滚子链节结构设计

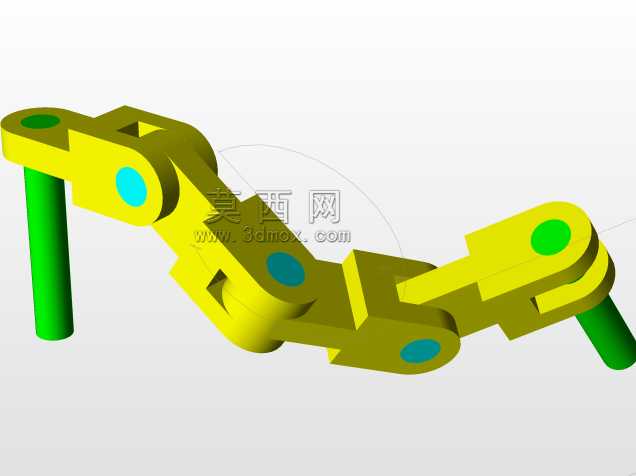

　　在连续运转的工业传动场景里，链传动是兼顾大扭矩传递、远距离动力输送、恶劣工况适应性的核心结构形式，不同于带传动易打滑、齿轮传动对中心距要求严苛的特性，铰接式链条能在高温、多粉尘、有油污的生产环境下保持稳定的动力输出，广泛覆盖生产线输送、农机动力传递、摩托车动力传输、起重设备牵引等多个工程场景。这套链节结构采用内外链板交错铰接的经典布局，每段链节通过销轴实现相邻单元的转动连接，销轴与链板的配合段做了等直径圆柱面设计，既保证装配时的压装定位精度，也能在长期往复转动中均匀承载接触面的压应力，避免局部应力集中导致的销轴变形或链板开裂。从结构细节来看，外链板与内链板采用差异化的厚度匹配，外链板承担销轴的轴向定位作用，

　　内链板则与套筒过盈配合形成转动副的基座，套筒内壁与销轴之间预留了合理的转动间隙，这个间隙并非随意设定，既要保证铰接转动的灵活性，避免卡滞导致的传动冲击，也要控制间隙量在合理范围，防止链条在高速运转时因间隙过大产生横向晃动，加剧链轮齿面的磨损。链板的外形采用了两端圆弧过渡的“8”字形轮廓，这种轮廓不是单纯为了外观规整，而是通过等强度设计思路，让链板在受拉时各个截面的应力分布尽量均匀，避免直边方形链板在孔位周边出现应力突变，在同等材料用量下提升链板的抗拉极限，适配大载荷牵引的工况需求。销轴两端的铆接结构做了平端面处理，安装时通过压铆让销轴端部产生塑性变形，牢牢卡住外链板的外侧端面，防止链条在高速运转、反复正反转的过程中销轴窜动脱落，

　　同时铆接端的外径控制在小于链板外侧安装边界的尺寸范围内，避免运转时与周边护板、导轨产生剐蹭。在安装边界的适配设计上，单节链节的节距尺寸严格匹配对应规格链轮的齿距参数，链板的外侧宽度、销轴伸出长度都控制在标准安装尺寸范围内，能直接适配同规格的标准链轮，不需要额外做定制化的安装位修改，替换现有设备上的磨损链节时可以直接拆装，降低设备维护的配件适配成本。套筒外侧可以配套滚子结构，滚子与链轮齿面接触时能产生自主转动，将链节与齿面之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量，延长整套链条与链轮的使用寿命，即使在无连续润滑的工况下，也能保持较长的维护周期。针对输送场景的使用需求，这套链节的上平面预留了平整的安装位，

　　可以直接固定工装板、治具托架等附件，作为输送线的牵引载体使用，链节铰接处的转动角度范围经过校核，在绕经链轮做圆周转向时不会出现干涉，同时直线段运行时能保持足够的张紧刚度，不会因为承载工件重量出现下垂量过大的问题。设计过程中对链节的转动灵活性做了反复验证，每个铰接副的转动阻力控制在合理区间，既不会因为阻力过大导致传动能耗升高，也不会因为间隙过大导致传动精度下降，在需要精准定距输送的工位上，能保证每个工位的停位误差控制在允许范围内。链板表面的轮廓做了倒角处理，去除了冲压加工产生的锐边毛刺，一方面避免装配和维护时划伤操作人员，另一方面也能减少应力集中源，提升链节的抗疲劳性能，在长期交变载荷作用下不容易从边缘位置产生疲劳裂纹。整套结构没有冗余的设计元素，每个几何特征都对应明确的工程功能，从受力承载、转动配合、安装适配、维护替换多个维度做了平衡，既符合通用链条的标准互换性要求，也在细节结构上优化了长期使用的可靠性，能适配多数中低速、中重载的链传动应用场景。
