双摆臂式连杆传动支撑机构

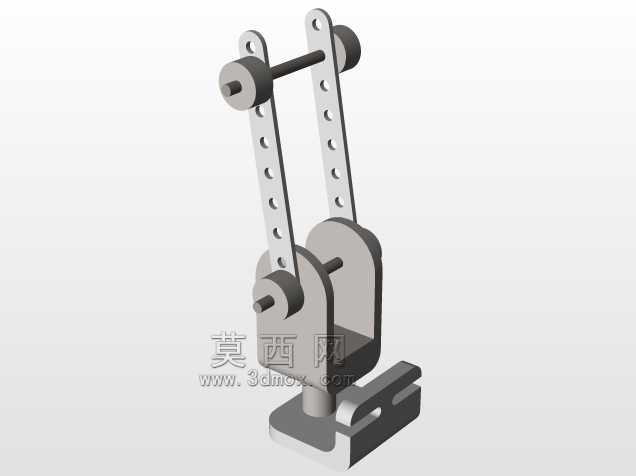

　　这套连杆传动支撑结构，常被集成在轻工包装线的间歇进给工位、小型自动化设备的摆角执行端，以及教学演示用的机械原理实验台架上，核心作用是把输入端的旋转扭矩，转化为输出端特定轨迹的往复摆动，相比齿轮传动、带传动的结构形式，它能在紧凑的安装空间内实现预设的非线性运动规律，不需要额外加装凸轮等异形加工件，后期维护时仅需更换铰接处的耐磨衬套即可，运维成本远低于同负载等级的其他传动方案。从结构布局来看，两根平行布置的长摆臂上加工有等间距的铰接孔位，现场安装时可以根据实际需要的摆幅大小，灵活选择铰接点的安装位置，不需要重新加工摆臂零件，适配不同行程的执行需求；摆臂上端通过横向销轴连接配重或者执行负载端，下端与U型支撑座通过铰接轴形成转动副，

　　支撑座底部预留的卡槽式安装接口，能直接卡接在标准工业铝型材的T型槽内，也可以通过螺栓固定在钢制安装基板上，安装基准面的平面度公差控制在0.05mm以内，能保证铰接轴的同轴度要求，避免运动过程中出现卡滞、别劲的问题。设计过程中，所有铰接孔的位置度公差都经过运动学仿真校核，当输入端的偏心轴做整周旋转时，两根摆臂会同步做定角度摆动，不会出现运动死点，铰接处的轴与孔采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证转动灵活，又不会因为间隙过大导致输出端的运动轨迹出现偏差；摆臂上的等距孔位间距经过标准化设计，相邻孔位的中心距误差不超过0.02mm，调整铰接位置时不需要重新计算运动参数，

　　直接按照孔位编号选择对应安装点就能获得预设的摆角输出。从安装边界来看，整个机构的总高度控制在常规小型自动化设备的安装空间范围内，横向最大摆幅不会超出支撑座的侧边投影范围，不会和周边的机架、管线产生运动干涉，底部安装面的螺栓孔间距符合通用安装接口标准，不需要额外加工过渡连接板就能直接替换同类型的老旧连杆机构。实际应用场景中，这类连杆机构常用来驱动小型料斗的翻转动作、输送带的间歇拨料动作，以及检测工位的探头摆进摆出动作，相比气缸直驱的形式，它的运动过程更平缓，不会出现气缸到位时的冲击问题，能有效降低工位运行时的噪音，同时减少对被输送工件的表面损伤；在低速轻载的运行工况下，整套机构的使用寿命能达到上万小时，

　　铰接处的润滑可以通过销轴上预留的注油孔定期加注润滑脂，不需要拆解整个结构就能完成日常维护。结构细节上，支撑座的两侧立板采用一体化铣削加工，保证两个铰接孔的同轴度，上端的横向销轴两端加装轴用挡圈限位，防止运动过程中销轴窜动脱出，摆臂采用等截面的长条结构，受力均匀，长期往复摆动也不会出现弯曲变形，所有棱边都做了倒角处理，安装调试时不会划伤操作人员的手部，也不会刮蹭周边的电气管线。在做三维建模时，所有铰接位置都添加了符合实际配合公差的装配约束，能直接导入运动仿真软件中做运动轨迹验证、受力分析，不需要重新调整装配关系，对于需要做非标设备改型的设计人员来说，可以直接调整摆臂长度、铰接点位置来适配自己的设计需求，大幅缩短非标结构的设计周期。
