带方形安装座的缓冲支撑螺旋弹簧组件

　　这类带上下安装座的螺旋弹簧组件，在工业场景里的应用覆盖范围极广，从自动化产线的工件缓冲工位，到小型设备的隔震支撑脚，再到工装夹具的弹性抵紧结构，都能看到这类结构的身影。日常做结构设计时，很多新手容易直接调用标准弹簧忽略安装座的匹配设计，最后装配时才发现弹簧端部没有定位，运行过程中出现侧向滑移、弹出的问题，反而增加了后期整改的成本。

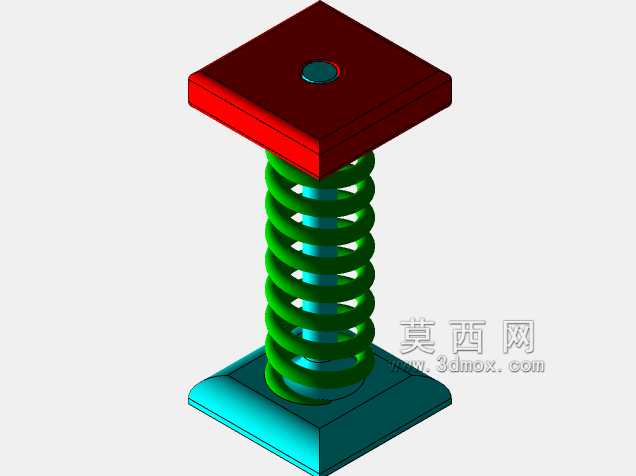

　　从实际功能来看，这套组件核心是通过螺旋弹簧的弹性形变吸收冲击载荷、补偿装配间隙，同时上下的方形安装座承担了定位与载荷传递的作用。上方的方形压盖中心做了沉孔结构，这个位置是用来配合导向杆或者连接螺栓的，避免弹簧在压缩过程中出现径向偏移，很多设备运行时弹簧偏磨甚至断裂，大多是因为没有设置中心导向结构，压盖的沉孔深度刚好能容纳导向杆的端部，不会出现导向件与压盖干涉的问题。下方的安装座做了圆角过渡的方形结构，相比直角方形底座，圆角设计能减少应力集中，同时底座上的平面可以直接通过螺栓固定在设备机架或者安装基板上，不需要额外加工定位槽，降低了安装面的加工要求。

　　设计这类组件的时候，首先要确认的是安装边界尺寸，上下安装座的方形边长要匹配安装位置的预留空间，不能出现座体超出安装面的情况，同时弹簧的中径要和中心导向杆的直径留0.5-1mm的间隙，间隙太小会导致弹簧压缩时与导向杆摩擦，增大运动阻力还会磨损弹簧表面，间隙太大又起不到导向作用。弹簧的有效圈数要根据所需的缓冲行程来确定，常规工况下弹簧压缩量不能超过其有效压缩行程的80%，否则容易出现塑性变形，失去弹性恢复能力。上下安装座与弹簧接触的位置，都做了与弹簧端部外径匹配的环形定位凸台，弹簧的端圈是并紧磨平的，刚好卡在凸台内侧，不需要额外焊接或者固定，装配时直接将弹簧放在上下座之间，穿入中心导向件即可完成组装，后期维护更换弹簧时也不需要拆卸整个安装座，直接抽出导向件就能替换弹簧，维护效率很高。

　　在不同的应用场景下，这套组件的参数可以灵活调整，比如用在小型输送线的端部挡停工位时，弹簧的线径可以选稍大的规格，提升抗冲击能力，上下安装座的厚度也要对应增加，避免挡停工件时冲击力过大导致座体变形；如果是用在精密检测设备的支撑脚位置，弹簧的线径可以适当减小，搭配阻尼件使用，提升隔震效果，安装座的表面可以做防锈处理，适应不同的车间环境。很多人做设计时会忽略弹簧端圈的并紧磨平要求，实际上如果弹簧端圈没有磨平，和安装座接触时会出现点接触或者线接触，载荷传递不均匀，不仅会导致弹簧受力歪斜，长期运行还会使安装座表面出现压痕，影响组件的使用寿命。另外上下安装座的边角都做了倒角处理，避免装配时划伤操作人员，也不会和周边的管线、结构件出现刮碰。

　　实际选型时还要考虑组件的静载荷与动载荷工况，静载支撑场景下弹簧的刚度可以选低一些，保证支撑稳定性，动载缓冲场景下要匹配冲击能量计算弹簧的刚度与行程，避免出现缓冲不足或者弹簧压并的情况。中心的导向杆长度要大于弹簧最大压缩量加上上下座的导向深度，保证弹簧在全行程范围内都有导向约束，不会出现脱开的风险。这套结构的优势在于零件数量少，加工难度低，上下安装座采用常规的板材铣削或者冲压工艺就能加工，弹簧也是通用的螺旋压缩弹簧规格，不需要开定制模具，整体制造成本低，同时装配维护简单，适合批量应用在各类通用机械设备上。
