手摇式齿轮变速传动机构三维设计

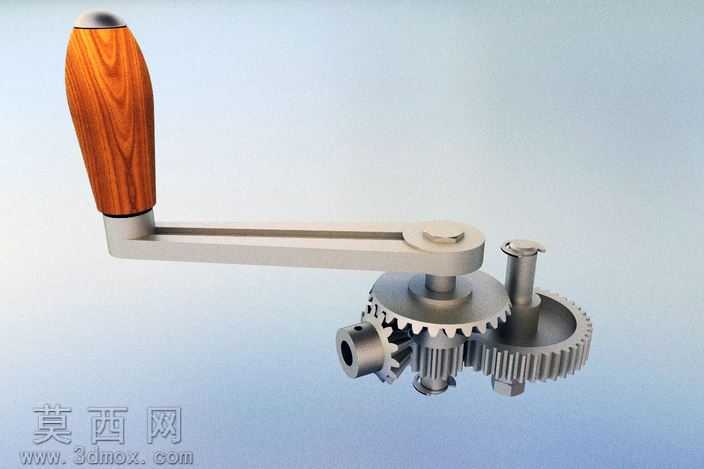

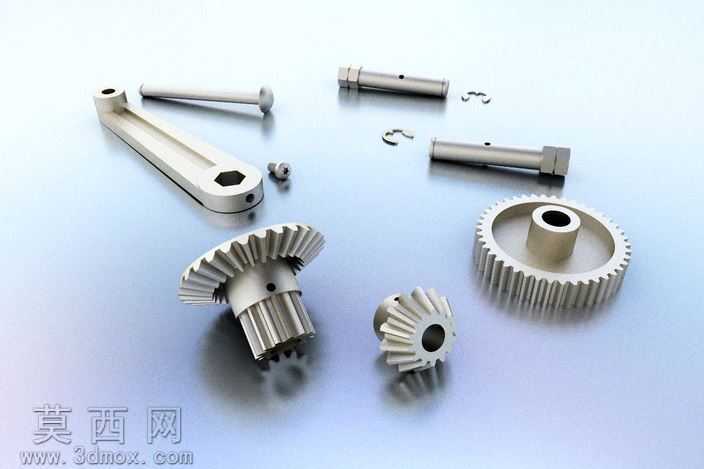

本作品为手摇式齿轮变速传动机构的三维设计成果，建模阶段依托三维软件完成全参数化构件搭建，首先对核心的手摇臂组件进行结构拆解：握持手柄采用符合人体工学的弧面造型，建模时通过曲面放样、曲率连续调整实现贴合手掌的曲面形态，金属连接臂采用等截面拉伸结合圆角过渡处理，保证结构强度的同时避免应力集中。齿轮组部分严格按照机械传动参数进行齿形绘制，通过渐开线齿廓生成命令完成不同模数、齿数的直齿轮建模，包含主动输入齿轮、中间传动惰轮、变速换挡齿轮以及输出端齿轮，各齿轮的安装轴、定位销、限位挡片等细小构件均按照装配公差要求完成独立建模，确保每一个零件的尺寸参数符合实际机械装配逻辑。渲染阶段针对不同构件赋予差异化材质：握持手柄采用仿实木纹理材质，通过纹理映射、凹凸贴图模拟天然木材的纹理走向与触感，金属构件区分不同表面处理工艺，手摇臂、齿轮啮合面采用哑光磨砂金属材质，轴类零件、定位销采用抛光亮面金属材质，背景采用渐变浅灰环境突出机构主体，通过三点布光方案打亮齿轮啮合区域与手柄曲面，清晰展现各构件的结构层次与材质差异。结构设计上采用多级齿轮啮合实现变速传动逻辑，手摇臂的旋转动力通过输入轴传递至第一级齿轮，经中间变速齿轮组的不同齿数配比实现转速与扭矩的转换，输出轴可对接不同负载构件，换挡结构通过可滑移的齿轮定位实现不同传动比的切换，各齿轮的啮合间隙、轴系的同轴度均在建模时进行了运动仿真校验，避免出现传动卡滞、齿面干涉的问题。设计思路围绕手动驱动的小型变速传动需求展开，兼顾结构实用性与外观质感，既保证齿轮传动的精度与可靠性，也通过手柄的人体工学设计提升操作舒适度，整体模型可用于机械原理教学演示、小型手动传动装置的设计参考，完整还原了手动齿轮变速机构的装配关系与工作逻辑。
