准双曲面螺旋锥齿轮传动副结构设计

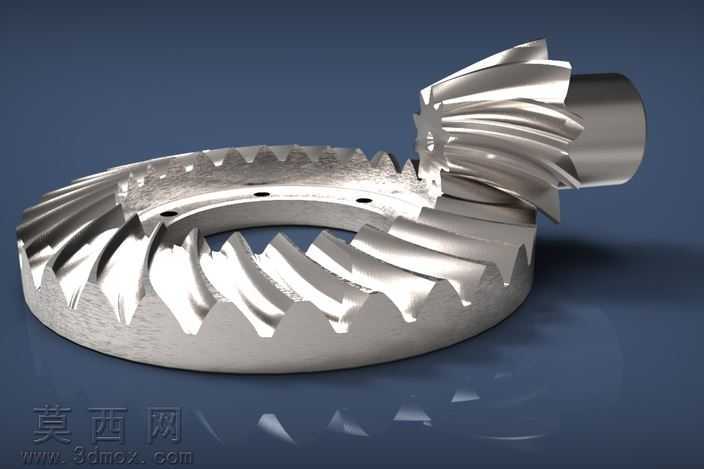

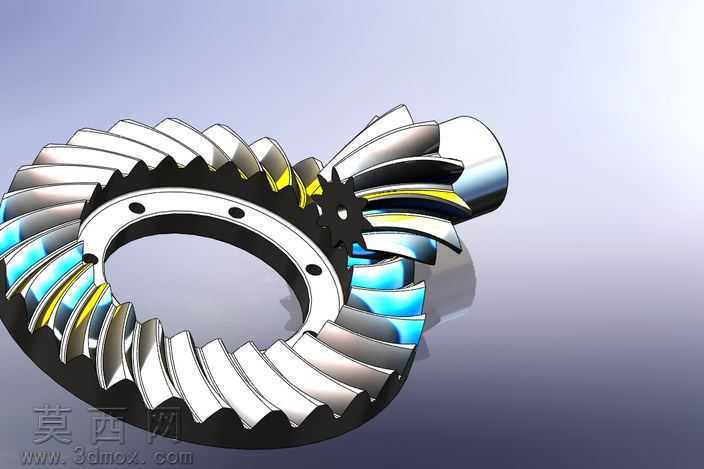

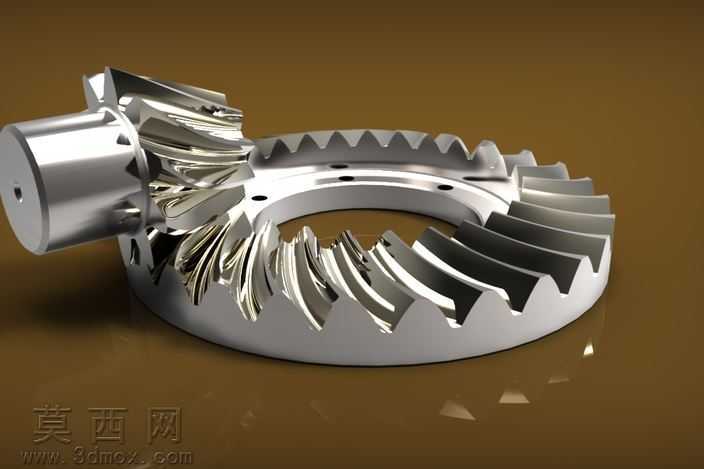

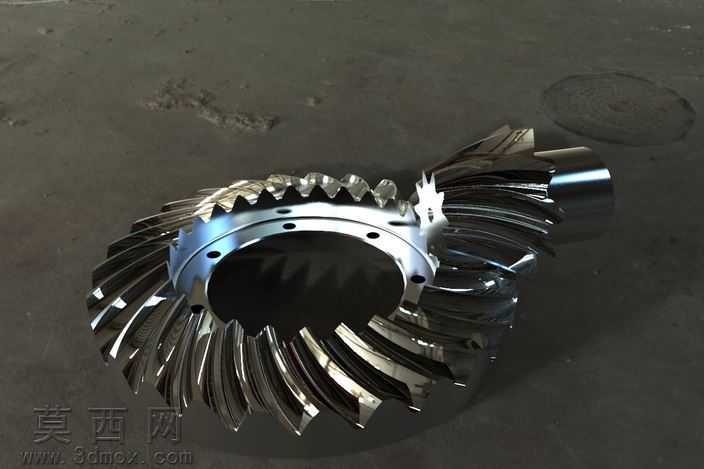

本作品为机械传动领域常用的准双曲面螺旋锥齿轮传动副三维建模作品，建模阶段依托参数化设计逻辑完成整体结构搭建，首先依据准双曲面齿轮的啮合原理，确定主动小齿轮与从动大齿轮的轴线偏置距、节锥参数、齿形螺旋角、压力角等核心设计参数，通过草图绘制完成齿轮的基准轮廓、轴孔定位、安装孔位的基础线框搭建，再通过特征放样、齿面扫掠、布尔运算等操作完成单个轮齿的精准造型，之后通过圆周阵列完成整圈轮齿的排布，同时对齿轮的轮毂结构、安装定位面、轴端连接结构进行细节优化，确保各部分尺寸符合机械传动的装配公差要求。材质与渲染阶段，为还原金属齿轮的真实质感，为模型赋予高反光镀铬钢材材质，调整材质的粗糙度、金属度、反射参数模拟淬硬齿轮的加工表面效果，场景采用暖棕色纯色背景突出主体结构，通过三点布光方案搭建光照环境，主光源从侧上方打亮齿轮的啮合工作面，辅光源补全暗部细节避免齿根区域出现死黑，轮廓光勾勒齿轮的边缘结构提升立体感，渲染输出时开启全局光照与环境光遮蔽，让金属表面的光影过渡自然，清晰呈现轮齿的曲面形态与啮合位置关系。结构设计上，该传动副的主动小齿轮采用轴齿轮一体化结构，轴端预留装配定位面与连接孔，从动大齿轮为盘式结构，端面均匀分布安装固定孔，轮齿采用螺旋齿形设计，相比直齿锥齿轮具备更高的重合度，传动过程更平稳、承载能力更强，准双曲面的轴线偏置设计可优化传动布局的空间占用，适配不同的安装空间需求，建模过程中严格校验了两齿轮的啮合间隙、齿面接触轨迹，确保模型可直接用于后续的装配仿真、运动模拟与工程出图使用，完整还原了准双曲面齿轮传动副的结构特征与机械属性。
