滚珠轴承保持架结构三维设计作品

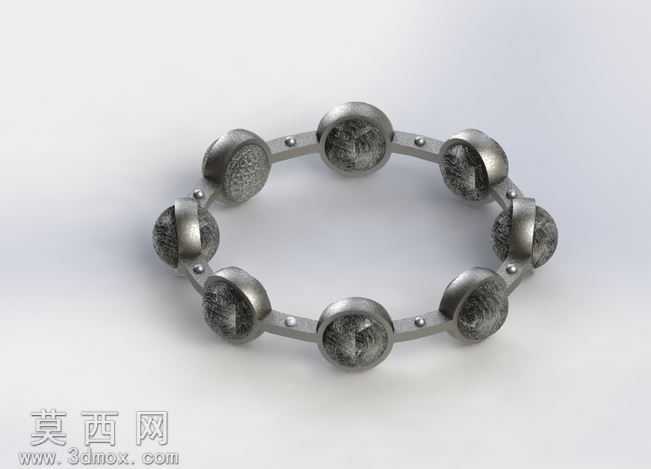

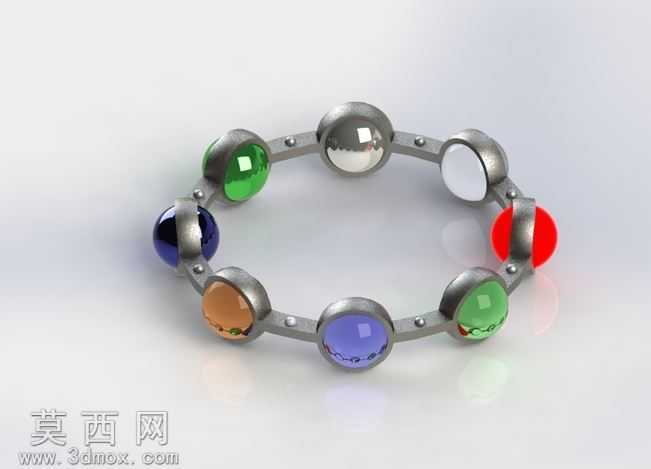

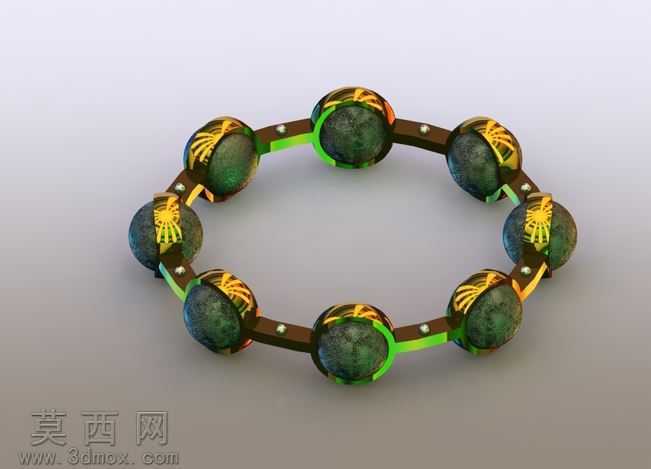

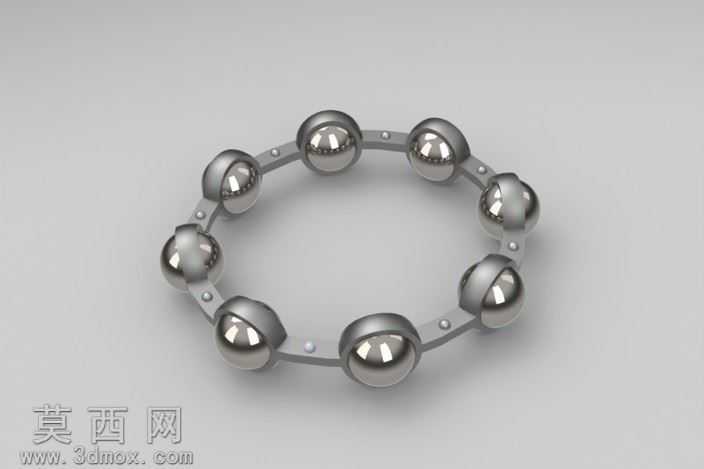

本作品为滚珠轴承配套的保持架三维结构设计，建模过程围绕轴承保持架的核心功能展开，首先明确保持架在轴承总成中的作用：即均匀分隔各个滚动体（钢珠），避免滚动体之间直接接触产生摩擦磨损，同时引导滚动体在轴承滚道内正常运转，必要时还可对滚动体起到一定的限位保持作用。建模阶段先确定适配的钢珠直径与数量，根据钢珠的排布圆周直径绘制保持架的环形基体轮廓，环形基体采用等截面的薄环结构，在对应每个钢珠的位置设计半包式的兜孔结构，兜孔的曲面弧度与钢珠球面做适配处理，既保证钢珠可以在兜孔内灵活转动，又能限制钢珠从兜孔中脱出，相邻兜孔之间的连接筋做了圆弧过渡处理，避免应力集中，提升结构的抗疲劳强度。材质设置上，保持架主体赋予金属材质效果，模拟常用的冲压钢或铜合金保持架的哑光金属质感，表面做细腻的磨砂金属纹理处理，钢珠部分赋予高反光的抛光铬材质，还原轴承钢珠的光亮镜面效果，渲染阶段采用柔和的工作室布光，通过多盏区域光打出金属材质的明暗层次，既清晰展现保持架的整体环形结构、兜孔与连接筋的细节，也通过钢珠的反光效果凸显零件的精密质感。设计过程中重点考量了保持架的结构合理性：兜孔的间隙设置预留了钢珠转动的合理空间，连接筋的厚度经过参数调整，在保证结构强度的前提下尽可能降低整体重量，减少轴承运转时保持架的转动惯量，环形基体的内外径尺寸与对应轴承的内外圈滚道做了适配校验，避免运转过程中保持架与内外圈发生剐蹭干涉。整体建模采用参数化设计思路，可通过调整钢珠数量、钢珠直径、节圆直径等参数快速适配不同规格的滚珠轴承设计需求，兜孔与连接筋的过渡结构经过优化，减少加工过程中的应力集中点，提升零件的使用寿命，渲染效果真实还原了金属零件的质感，清晰展现了保持架与钢珠的装配关系，可用于轴承结构教学、产品展示、装配模拟等场景。
