木工F型快速夹紧固定夹具三维设计

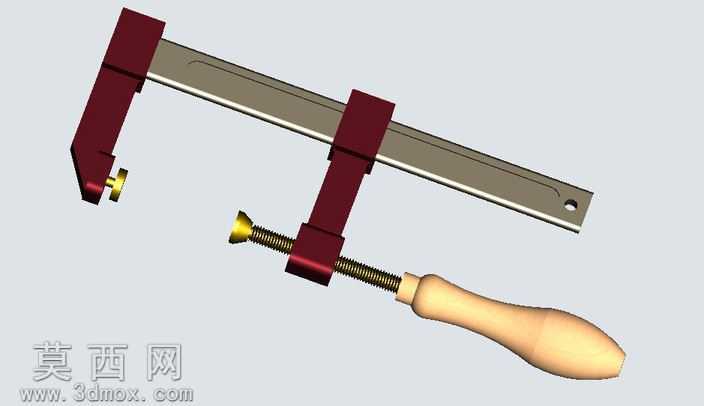

本作品为手动F型木工夹紧夹具的三维建模成果，建模过程严格遵循实际五金工具的生产制造逻辑，先通过草图绘制勾勒各部件的基础轮廓：首先绘制夹体固定端的L型弯折结构草图，约束其夹持面的平面度与弯折处的圆角过渡参数，再通过拉伸凸台命令生成固定夹座的实体，对夹持接触面做防滑纹理的凹凸结构建模，还原实际产品增大夹持摩擦力的设计细节。接下来进行滑动导轨杆的建模，选用矩形截面的长条型材作为导轨主体，在杆身表面做哑光金属质感的材质分区，末端开设定位销孔，通过拉伸切除命令完成孔位特征，保证孔位与杆身轴线的垂直度公差符合实际装配要求。之后建模活动夹块部分，先绘制夹块与导轨配合的通孔草图，通过拉伸生成夹块基体，再在夹块下端加工与丝杆配合的螺纹孔，采用螺旋线扫描切除的方式生成真实的内螺纹结构，同时在夹块的夹持面做与固定端一致的防滑纹理，保证两端夹持面的平行度约束。随后进行丝杆传动部分的建模，先绘制丝杆的杆身轮廓，通过螺旋线扫描生成梯形传动外螺纹，匹配活动夹块的内螺纹参数，保证螺纹配合的传动顺滑度，在丝杆靠近固定端的一侧建模黄铜材质的止推端头，通过旋转凸台命令生成端头的圆弧过渡结构，赋予黄铜金属材质区分于丝杆的钢制材质。最后进行木质手柄的建模，通过多段样条曲线勾勒手柄符合人体工学的流线型轮廓，采用旋转凸台命令生成手柄基体，对手柄表面做细微的凹凸纹理模拟实木的握持质感，在手柄与丝杆的连接位置建模金属加固套，通过拉伸命令生成套体并做压花纹理处理。装配阶段按照实际装配顺序添加配合约束：将固定夹座与导轨杆添加固定配合，活动夹块与导轨杆添加滑动配合限制其仅能沿杆身轴向移动，丝杆与活动夹块添加螺纹配合、与固定端止推端头添加旋转配合，手柄与丝杆末端添加固定配合，保证转动手柄时可带动丝杆旋转，驱动活动夹块沿导轨平稳移动实现夹紧与松开动作。渲染阶段为不同部件赋予对应材质：导轨、夹块、丝杆赋予哑光冷轧钢材质，调整金属粗糙度参数还原工具使用后的细微磨砂质感，止推端头赋予抛光黄铜材质，添加轻微的反射效果，手柄赋予浅米色实木材质，调整木纹纹理的走向与凹凸强度，模拟实木握把的真实触感，最终渲染出的模型结构清晰，各部件配合关系明确，完整还原了F型夹具的操作逻辑与外观特征，可用于工装夹具结构教学、五金产品展示等场景。
