旋转爆震航空动力燃烧室结构

　　该结构围绕连续旋转爆震燃烧组织方式展开，主体采用环形燃烧通道与收敛喷流段组合的构型，外部布置对称燃料供给支路，适用于高推重比航空推进、高速飞行器动力验证以及新型热力循环试验平台。与常规等压燃烧装置相比，旋转爆震依靠爆震波在环形腔体内周向自持传播，使燃料混合物在极短距离内完成快速增压和能量释放，因此整机轴向长度可以明显压缩，燃烧室与喷管之间的过渡也更紧凑。

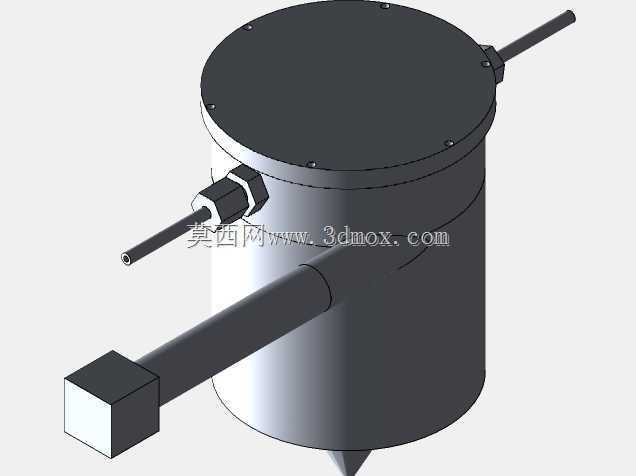

　　从外形边界看，模型中部为近似圆筒形的承压外壁，下端逐渐收束形成锥形喷管，上端保留与进气、点火及测量接口衔接的安装区域。两侧横向伸出的管路组件并非简单装饰，而是燃料或氧化剂进入环形通道前的分配结构，其位置靠近燃烧室头部，便于在喷注面形成均匀混气。管路末端带有接头和固定特征，建模时需要保留管径变化、台阶、法兰式连接块以及侧向支撑关系，这些细节会直接影响装配干涉检查和试验台管路走向。

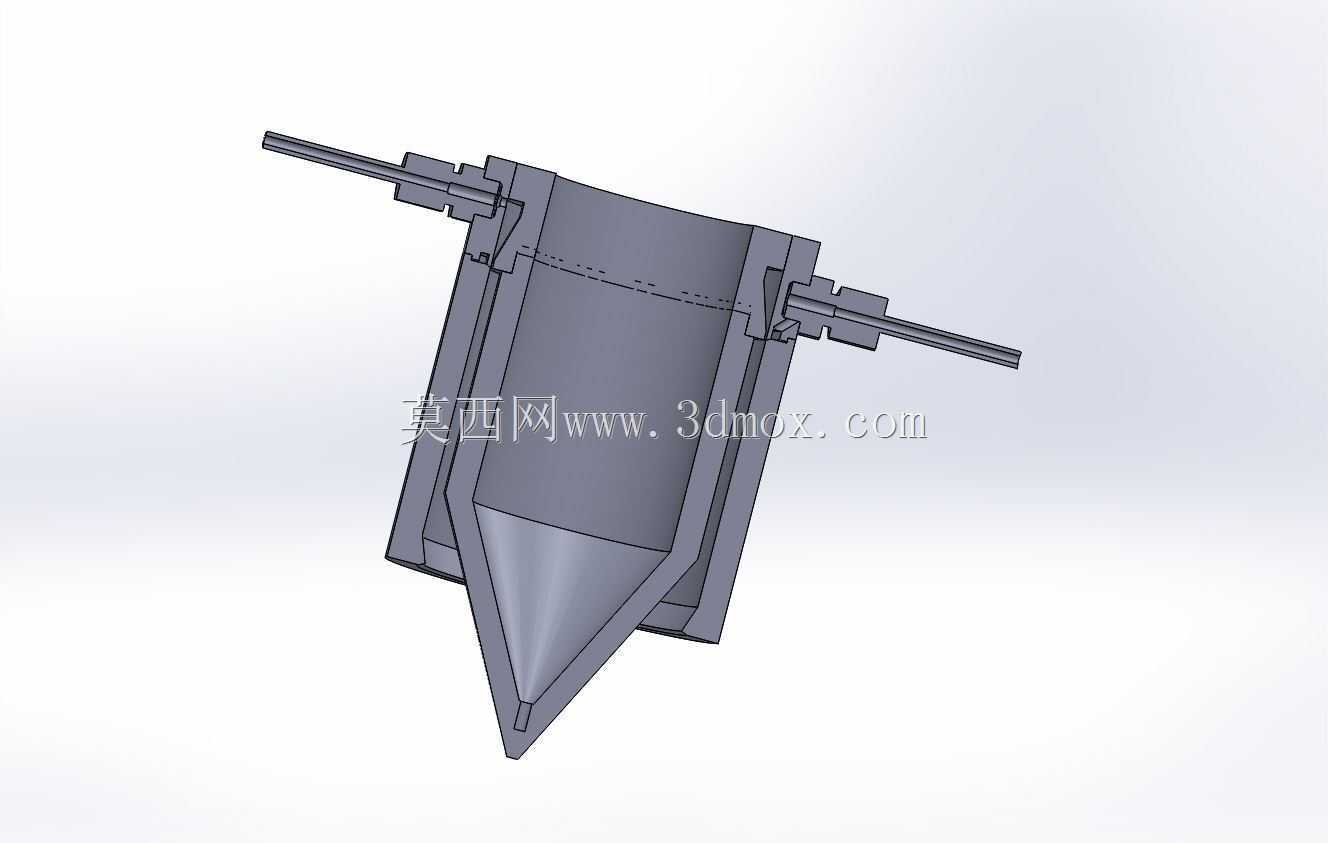

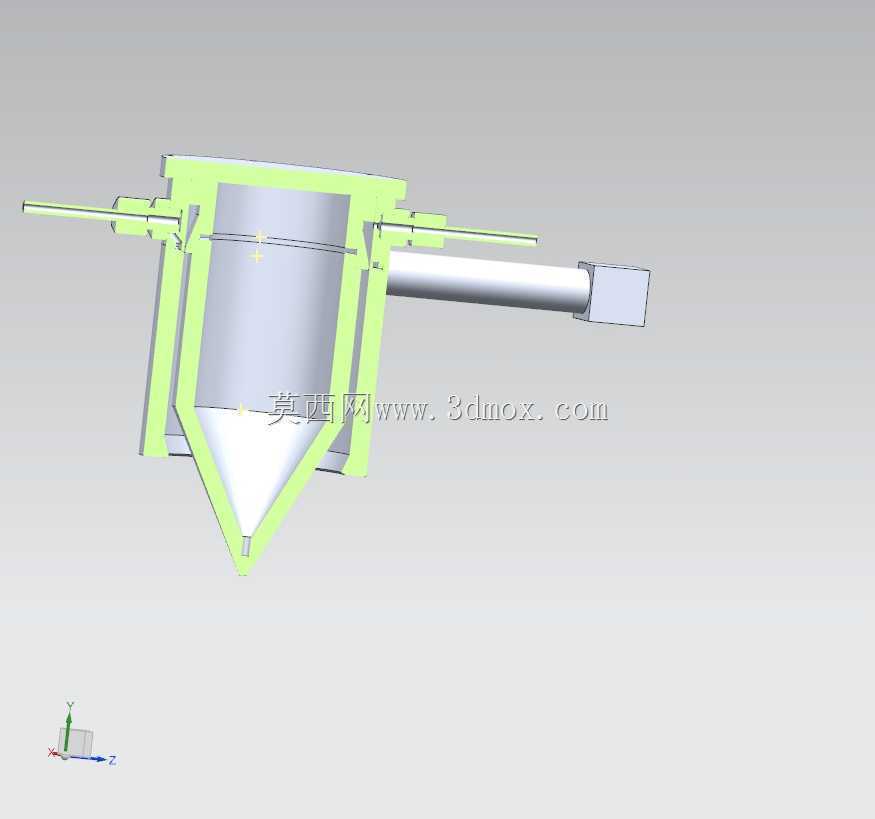

　　设计思路上，环形腔体承担爆震波循环传播的核心功能。内壁与外壁之间形成连续通道，既为爆震波提供周向运动路径，也使新鲜混气能够沿轴向持续补充。外壁需要兼顾高温高压载荷与安装刚度，模型中可见多处加厚边、连接凸缘和限位结构，说明该部位在真实设备中通常承担密封、定位和承受热膨胀不协调的作用。下端锥形段将燃烧后的高温高压气流导向轴向，通过截面收缩提高出口速度，是推进推力形成的关键区域。锥段与圆筒段交接处不宜采用突兀折角，合理的过渡轮廓能够降低局部热应力集中，也有利于流道平滑。

　　在实际应用中，这类动力装置可用于新型航空发动机原理验证、高速无人飞行器推进系统以及地面高能燃烧试验。工程人员关注的不只是外观形状，还包括喷注位置、燃烧室轴向长度、环形通道宽度、喷管收敛角和外部接口相对位置。若将模型用于方案设计，可在此基础上补充冷却夹套、点火器、压力传感器座、温度测量孔和密封件；若用于教学或结构展示，则现有外形已经能够清楚表达头部进气、侧向燃料供给、环形爆震腔和收敛喷管之间的空间关系。

　　建模时应把主体拆分为外壁、内锥、喷管段、头部安装边、两侧管路和连接支座等特征，避免把复杂承力区做成单一实体。环形通道的同轴度是装配重点，内锥与外筒需要共享基准轴线；两侧支管相对主体中心线呈对称布置，便于在总装阶段平衡管路载荷。安装边界方面，上部连接面需要预留与进气段或试验台架对接的螺栓区域，下部喷口周围应保持足够净空，避免台架结构干扰高速射流。侧向管路外伸尺寸也应纳入整机包络，在狭小舱段内布置时，接头拆装空间和管路弯曲半径不能被忽略。

　　结构细节上，支管与筒体相交处存在明显连接块和加强特征，这符合真实燃烧室对局部刚度的要求。爆震燃烧会带来周期性压力脉动，支管根部、喷注面板和环形腔头部都是容易发生疲劳损伤的位置，因此三维设计中应保留壁厚变化和过渡圆角，不宜为了视觉简洁而删除。喷管尖端收束较深，说明模型强调气流膨胀与方向控制；在后续工程细化中，还需要结合热防护材料、壁面冷却通道和紧固件布局进行校核。

　　对于三维建模从业者，该作品的价值在于能够帮助理解新型推进装置从燃料进入、混气形成、爆震传播到喷管排气的完整空间逻辑。审查模型时，应重点检查内外流道是否连续、侧向管路是否与筒体真实贯通、安装边厚度是否具备工程合理性、喷管收敛段是否与主腔体同轴。通过这些结构特征，可以把抽象的爆震循环转化为可装配、可测量、可进一步仿真的机械对象。
