蒸汽动力微型径向星形引擎结构设计

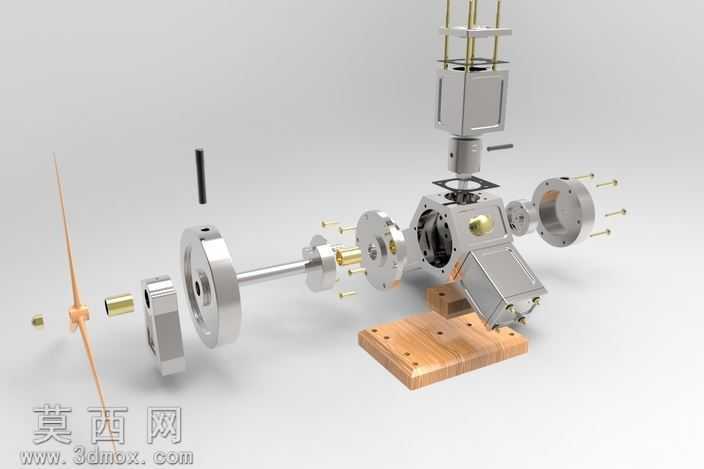

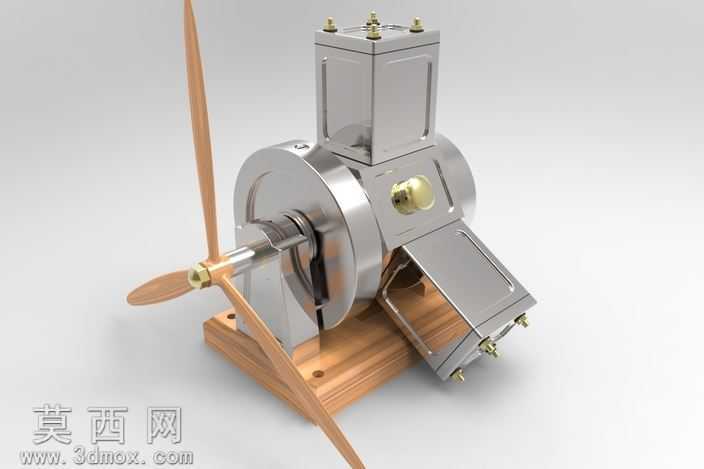

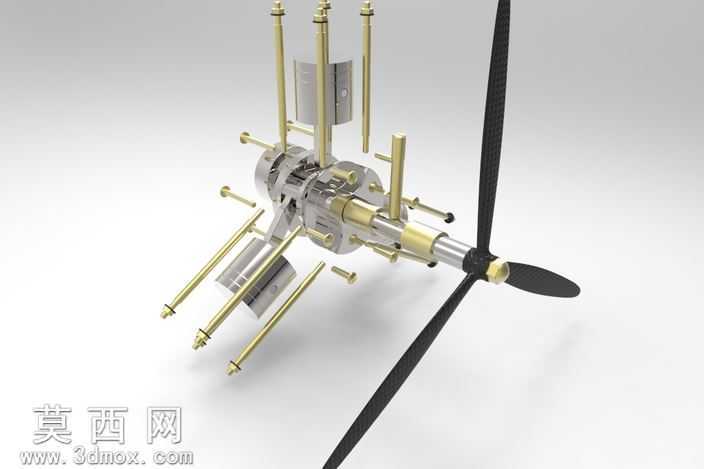

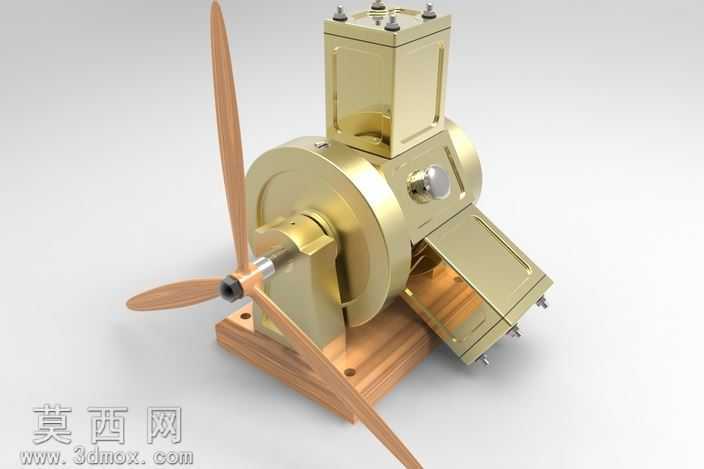

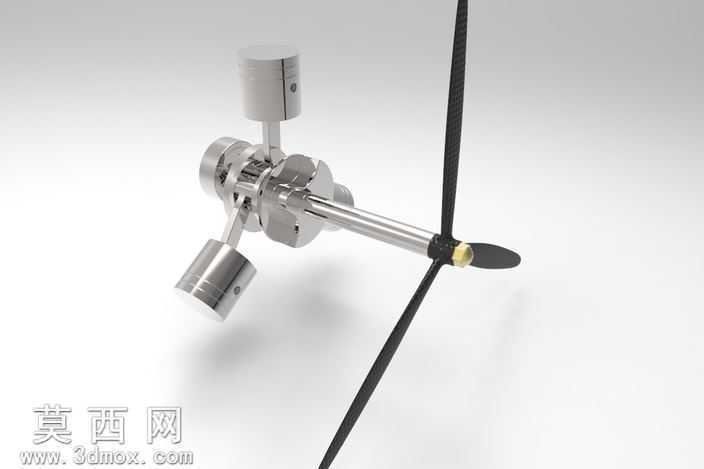

本作品为蒸汽动力微型径向引擎的三维结构设计，整体采用径向星形布局的气缸排布方案，依托三维建模软件完成全零部件的参数化建模，从核心的曲轴连杆机构、气缸组件，到外围的配气结构、安装基座均做了精细化的结构还原。建模过程中严格遵循机械设计的公差配合逻辑，对曲轴的偏心轴段、连杆的大小头铰接结构、气缸的活塞配合面、气门的启闭联动结构都做了可装配性校验，确保各运动部件不存在结构干涉，能够完整复现实机的运动传递路径。材质渲染阶段针对不同零部件的功能属性匹配了对应的材质表现：金属加工件采用拉丝不锈钢、抛光铝合金的材质参数，还原机械加工后的金属质感与表面反光特性；安装基座采用实木纹理材质，搭配自然的木纹肌理与哑光漆面效果，区分金属结构件与支撑底座的视觉差异；密封件、铰接衬套等非金属部件采用哑光工程塑料材质，通过粗糙度、反光度的参数调整，让不同材质的视觉层次清晰可辨。结构设计上采用了多缸径向环绕曲轴的经典星形布局，这种布局能够让各气缸的做功行程均匀错开，在小体积下实现更平顺的动力输出，适配微型蒸汽动力的做功特性；同时将配气控制模块设置在引擎上部，通过联动杆件与曲轴传动连接，精准控制蒸汽的进排气时序，保证动力循环的顺畅运行；输出端设置了带轮结构用于动力外接，侧面预留了法兰接口可拓展连接其他功能组件，底部的木质基座设置了定位安装孔，既可以作为展示模型的固定底座，也可用于实际测试中的结构固定。整体建模过程从原理草图到三维实体逐步推进，先确定曲轴的偏心行程、气缸缸径、连杆长度等核心参数，再逐一完成单个零件的建模，之后通过装配约束完成整体组装，最后通过爆炸视图的呈现方式清晰展示各零部件的装配关系与连接逻辑，既可以作为机械原理教学的演示模型，也可作为微型动力装置的结构设计参考。
