日式推拉门结构三维设计方案

　　在室内装饰与建筑配套构件的设计落地环节，日式推拉门的结构设计一直是兼顾空间利用率与使用质感的典型方向，本次完成的三维结构设计，围绕日式传统推拉门的滑动逻辑、安装适配性做了全维度的结构还原，可直接用于同类型隔断门、室内移门的结构参考与生产打样。从实际应用场景来看，这类推拉门多用于小户型空间隔断、日式风格室内空间的功能区划分，相比平开门结构，它不需要预留门扇开合的回转空间，能够在极小的安装边界内实现空间的开合分隔，尤其适配开间较窄的公寓、茶室、日式料理店的包间分隔场景，在实际使用中，门扇滑动过程无突出的开合轨迹，不会占用室内通行空间，也能避免平开门开合时磕碰周边家具的问题。从功能特性来看，这套结构设计还原了日式推拉门的核心滑动逻辑，

　　上下轨道的配合间隙做了精准的参数控制，既保证门扇滑动时的顺畅度，又能避免间隙过大导致门扇晃动、运行异响的问题，门扇边框的型材截面做了加强筋设计，在控制整体重量的前提下保证边框的结构强度，长期推拉使用不会出现边框变形、门扇下坠的问题。设计思路上，没有照搬传统日式推拉门的厚重木质结构，而是结合现代室内装修的安装需求，对轨道的安装尺寸做了适配优化，上轨道采用暗藏式安装的结构预留，安装完成后轨道不会突出吊顶或门框表面，视觉上更简洁统一，下轨道做了低台阶设计，高度控制在5毫米以内，既能够为门扇滑动提供导向，又不会在地面形成过高的凸起，避免通行时绊倒的风险，同时轨道表面做了圆弧过渡处理，日常清洁时不会积攒灰尘，打理难度更低。

　　外形尺寸与安装边界方面，这套结构的单扇门扇宽度适配常规的600毫米到900毫米的门洞尺寸，门扇高度可适配2000毫米到2400毫米的常规室内门洞高度，安装时只需要在门洞上下位置预留对应的轨道安装位，不需要对墙体做大规模的开槽改造，对于既有空间的改造项目也能适配，轨道的固定孔位做了长圆孔设计，安装时可以根据现场的墙体误差做一定范围的位置调整，降低现场安装的对位难度。门扇的边框连接位置采用了45度拼角加内置角码的连接结构，相比传统的直拼连接，拼角位置的结构强度更高，长期使用不会出现拼角开裂、缝隙变大的问题，滑动组件采用了静音滚轮设计，滚轮外层包裹软性耐磨材质，滑动过程中与轨道的接触为软接触，运行噪音控制在30分贝以内，

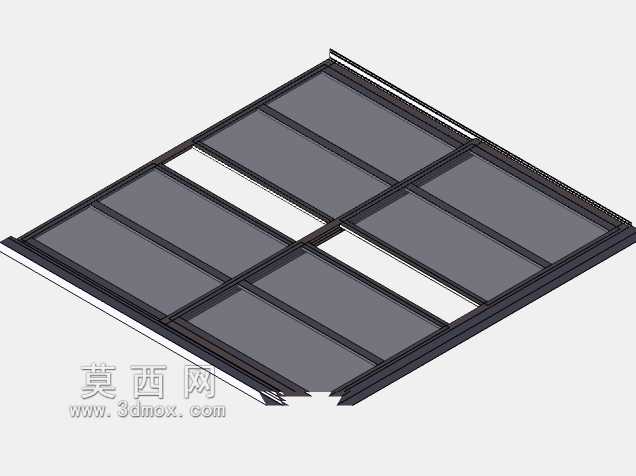

　　即使在安静的室内环境使用，也不会产生刺耳的滑动噪音。另外在密封结构上，门扇与边框的贴合位置预留了密封毛条的安装槽，安装密封毛条后，门扇关闭时的缝隙可以控制在1毫米以内，能够有效阻隔两侧空间的气流流动与声音传递，提升空间分隔的隔音、隔温效果，同时毛条为可拆卸设计，长期使用出现磨损后可以直接更换，不需要整体拆卸门扇。这套三维结构完整还原了从轨道安装、门扇组装到滑动配合的全流程结构细节，每个连接位置的紧固件规格、配合公差都做了明确的结构表达，结构设计从业者可以直接参考这套结构的尺寸逻辑，根据实际项目的门洞尺寸做参数调整，快速完成同类型推拉门的结构设计，也可以直接用于生产环节的加工指导，减少前期结构验证的时间成本。
