储罐内置施瓦贝燃油测量钢尺结构

　　在小型燃油储罐的日常运维场景中，这类内置式测量钢尺是运维人员快速判定罐内燃油存量的核心接触式测量部件，区别于外置式液位传感器的电子读数方案，纯机械结构的钢尺不存在电路老化、信号干扰、燃油腐蚀电子元件的问题，尤其适配无外接供电的户外零散储油点位、老式民用燃油储备装置的存量检测需求，不需要额外布设供电线路与信号传输模块，单次测量即可直接读取刻度数值，运维门槛极低。

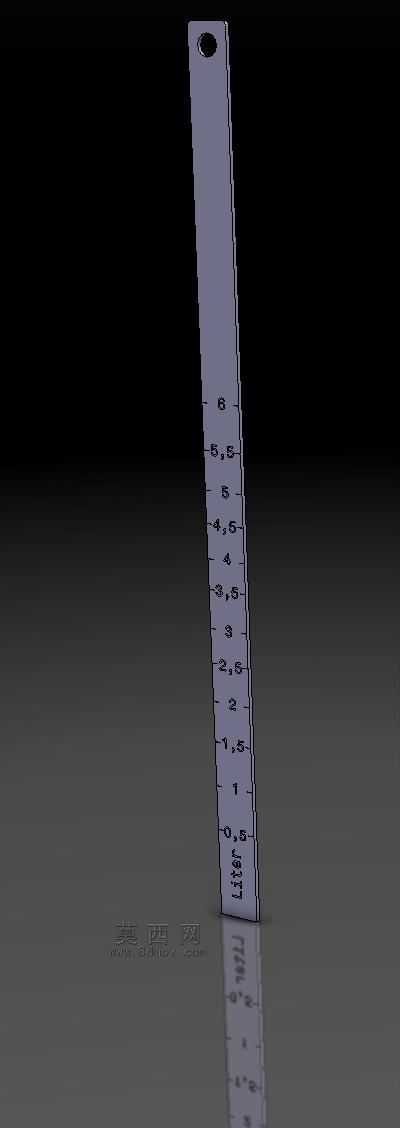

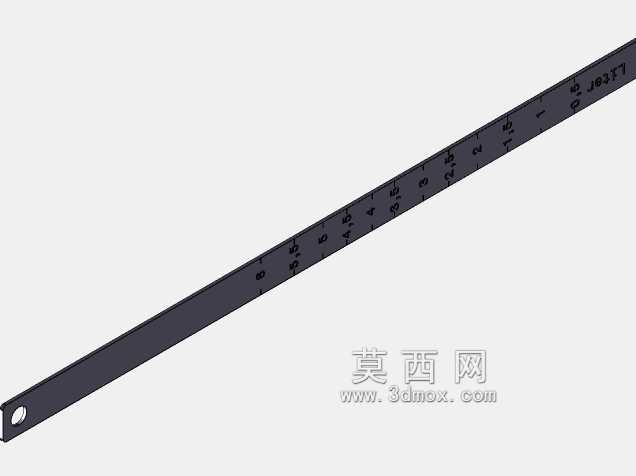

　　该构件整体采用20×2mm规格的铝型材作为基材，有效测量长度覆盖400mm量程，完全匹配小型卧式、立式民用燃油储罐的液位高度区间，安装时直接固定在储罐内壁靠近注油口的位置，上端通过预留的单孔配合螺栓完成锁紧固定，安装位置避开储罐内的进油冲淋区域，避免注油时燃油直接冲刷尺身导致刻度磨损、尺身变形，下端悬空不接触罐底沉积的水杂与油泥，保证尺身全程处于洁净的燃油浸泡环境中，减少杂质附着对刻度读取的干扰。

　　设计阶段优先考虑了燃油环境下的材料适配性，选用的铝制基材具备优良的耐燃油腐蚀性能，长期浸泡在汽油、混合燃油环境中不会出现锈蚀、表层剥落、刻度模糊的问题，2mm的板材厚度在保证尺身整体平直度的同时，不会因为储罐运行过程中的振动出现弯折变形，尺身两侧做了小半径的倒钝处理，避免安装、运维过程中划伤作业人员，也不会因为尖锐棱边剐蹭储罐内壁的防腐涂层。刻度标识采用凹刻工艺填充耐油油墨，区别于表面印刷的刻度，凹刻结构即使表层油墨被长期冲刷磨损，刻度的凹槽结构依然可以被辨识，不会因为长期使用出现刻度失效的问题，刻度的分度值设置为0.5cm，兼顾读数精度与刻度排布的清晰度，运维人员通过注油口即可直接目视读取尺身被燃油浸润的分界位置，快速换算得到罐内的燃油存量，不需要额外携带测量工具投入罐内完成检测，大幅降低开盖检测的燃油挥发量与作业安全风险。

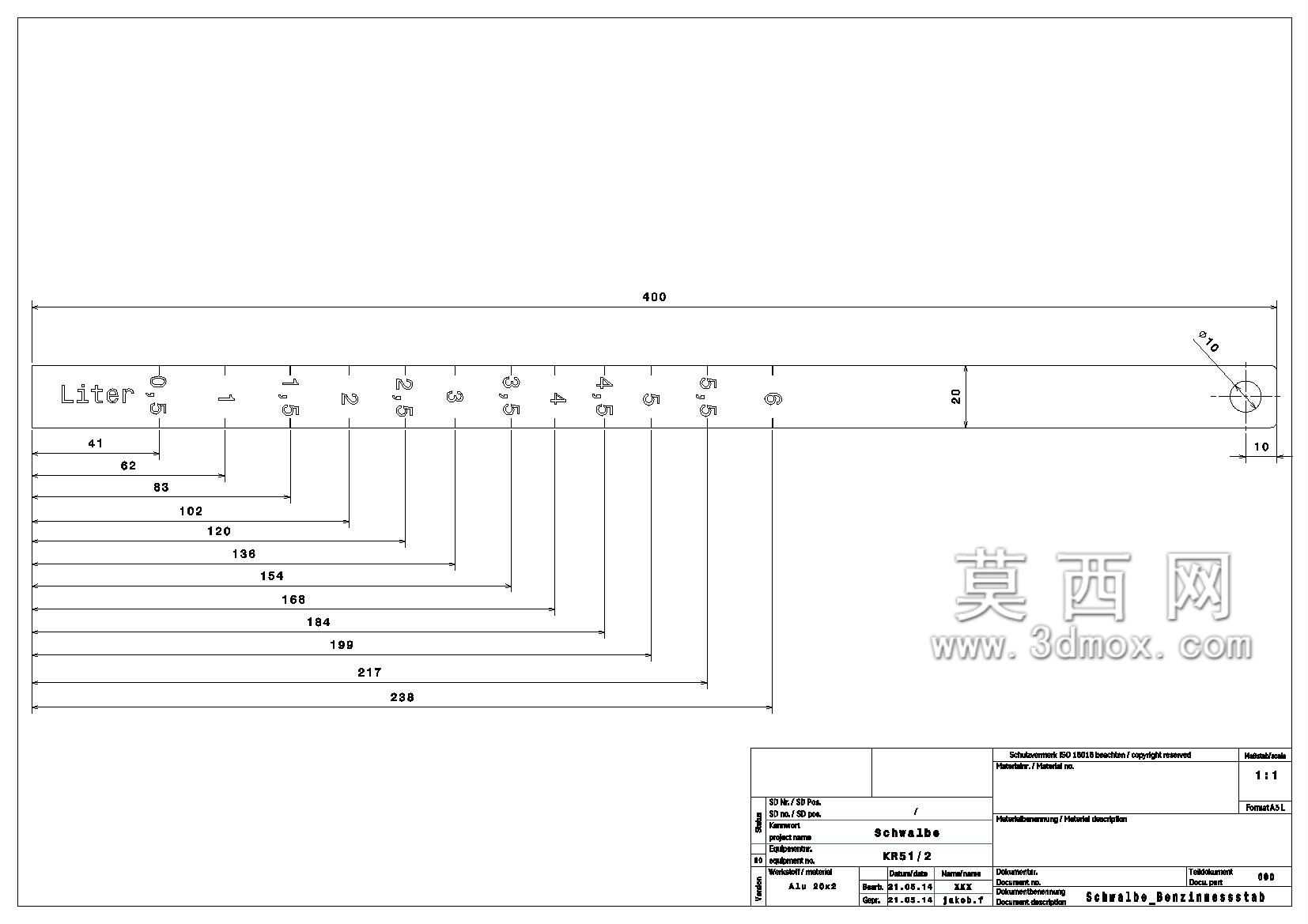

　　从结构适配的角度来看，该钢尺的安装边界非常清晰，上端固定孔的中心距尺身顶端预留了10mm的安装余量，配合M6规格的螺栓即可完成与储罐内壁预装固定座的连接，尺身整体宽度控制在20mm，在储罐内部占用的空间极小，不会干扰罐内其他附件的布置，也不会阻碍燃油的正常流动，即使在罐车运输过程中燃油出现晃动，尺身的窄面迎向燃油流动方向，受到的流体冲击力极小，不会出现固定点松动、尺身弯曲的问题。针对长期使用的场景，尺身表面做了硬质阳极氧化处理，表层硬度达到HV300以上，耐磨损性能远优于普通铝制板材，即使日常检测中偶尔被加油枪、抽油管剐蹭，也不会出现明显的划痕影响刻度读取。

　　在实际应用中，这类测量钢尺除了用于燃油储罐的液位检测，也可适配其他无强腐蚀的小型液体储罐的存量快速检测，不需要配套任何辅助电子设备，纯机械结构的可靠性可以覆盖储罐全生命周期的使用需求，不需要定期校准、更换电子元件，后期维护成本几乎为零。设计过程中特意将尺身的零位设置在距离下端10mm的位置，避免尺身下端长期接触罐底沉积杂质导致零位刻度被覆盖无法辨识，量程上限位置对应储罐的额定注油高度，当燃油浸润到上限刻度时即可停止注油，避免超量注油导致的溢油风险，同时尺身的刻度数值从下至上递增，完全匹配运维人员从注油口向下观察的读数视角，不需要反向换算数值，减少读数误差的出现概率。
