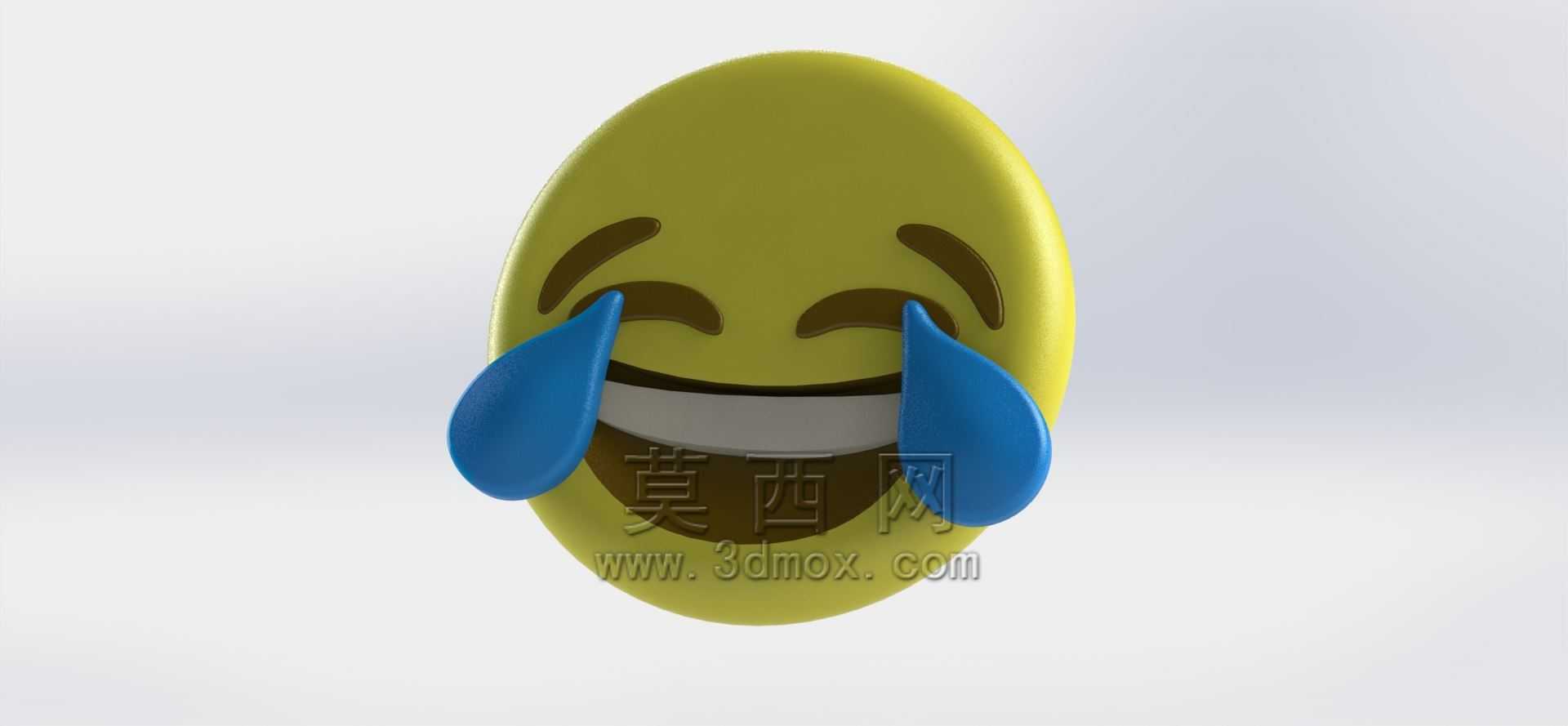

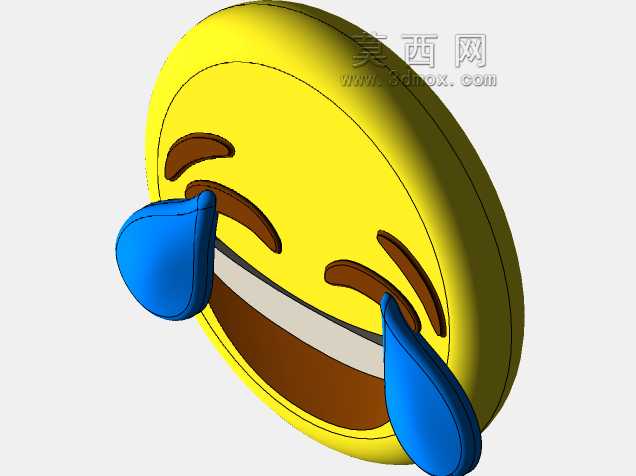

笑泪表情立体造型摆件结构设计

这款笑泪表情立体造型，最初是为文创展示场景的桌面装饰需求开发的，在实际落地应用中，除了常规的桌面陈列用途，还可嵌入文创周边的展示装置、主题活动的互动道具模块，甚至能作为非标设备操作面板的趣味标识构件使用，适配展会互动装置、文创产品陈列台、青少年科创教具等多个场景的外观配套需求。从结构设计逻辑来看，整个造型采用椭球基体外加凸起特征的组合结构，主体基体为竖向椭球形态，曲面过渡全程采用G2连续曲率处理，避免后续3D打印或者注塑开模时出现应力集中的棱角区域，基体的壁厚根据不同成型工艺预留了适配区间，若采用FDM3D打印制作，壁厚设置为1.8mm即可保证打印过程中不出现翘曲变形，若采用注塑工艺批量生产，壁厚可调整为1.2mm，同时在椭球内部设置均匀分布的十字形加强筋，筋条厚度取壁厚的0.6倍，既不会在外观面形成缩痕，也能保证整体结构的抗冲击强度，日常摆放时从1.2米高度自由跌落至硬质水泥地面也不会出现开裂破损。造型的核心特征集中在正面的表情区域，两道弯眉采用内凹弧面结构，凹陷深度控制在1.2mm，边缘做0.3mm的圆角过渡，避免积尘同时提升触摸手感；眼部为闭合的弯月形态，采用与眉部同深度的内凹处理，和眉部的曲面衔接自然，没有生硬的拼接棱线；嘴部为大弧度上扬的开口笑结构，牙齿区域采用平整的浅凸台设计，凸台高度0.8mm，边缘做0.2mm的圆角，口腔内部区域做哑光质感的内凹处理，和牙齿的亮面形成视觉层次；两侧的泪滴造型是独立的凸起特征，泪滴根部与椭球基体采用相切融合处理，泪滴整体从根部到尖端做渐变厚度设计，根部厚度3mm，尖端厚度收至0.5mm，既还原了表情的视觉效果，也避免尖端过于锋利造成使用中的划伤风险。在安装边界的尺寸设计上，整个造型的竖向总高度控制在120mm，横向最大宽度为85mm，前后厚度为60mm，底部设置了直径50mm的平整安装面，安装面的平面度公差控制在0.1mm以内，既可以直接平稳放置在水平台面上，也可以通过M3的沉头螺丝固定在配套的展示支架或者设备面板上，沉头孔的位置设置在底部安装面的中心区域，沉孔深度2mm，不会从外观面看到固定件的痕迹。设计过程中特意规避了常规卡通造型容易出现的曲面畸变问题，在建模阶段就对所有特征的拔模角度做了统一处理，所有外观面的拔模角度不小于1.5度，若采用注塑工艺生产可以直接顺利脱模，不需要额外做滑块结构，能有效降低批量生产的模具成本；针对3D打印的使用场景，整个造型的所有悬空区域都设计了不超过45度的自支撑角度，打印时不需要额外添加支撑结构，打印完成后只需要简单去除底部的 raft 层即可直接使用，大幅降低了后期处理的工作量。在实际的场景适配中，这款造型还可以根据不同的使用需求调整尺寸比例，等比例放大至300mm高度时可作为展会的主题陈列道具，等比例缩小至30mm高度时可作为文创钥匙扣的配饰构件，调整尺寸时所有特征的比例保持同步缩放，不会出现特征变形或者比例失调的问题。造型的表面处理预留了足够的工艺适配空间，外观面的粗糙度设置为Ra0.8，既可以直接做抛光喷油处理还原表情的亮黄色质感，也可以做磨砂晒纹处理实现哑光的触感效果，泪滴区域可以单独做透明材质的镶嵌处理，进一步提升造型的真实感，镶嵌结构采用卡槽加定位柱的设计，定位柱直径2mm，插入深度3mm，装配后不会出现松动脱落的问题。
