动漫IP衍生一星龙珠椭球摆件结构设计

　　这款椭球形一星龙珠造型件，最初的设计需求来自文创周边的展陈道具开发，同时也可作为主题游乐设施的内嵌装饰元件、潮玩手办的配套展示部件使用，在动漫主题展柜布置、IP联名快闪装置搭建、收藏类手办场景搭配中都有对应的应用空间。设计初期最先敲定的是整体椭球的曲率参数，没有采用正球形结构，是因为椭球形态在静态摆放时拥有更稳定的支撑接触面，无需额外配置底座即可平稳放置在水平台面上，长轴与短轴的比例经过多次调整，最终确定的比例既还原了原作中龙珠的视觉观感，也避免了长轴过长导致摆放时重心偏移倾倒的问题。

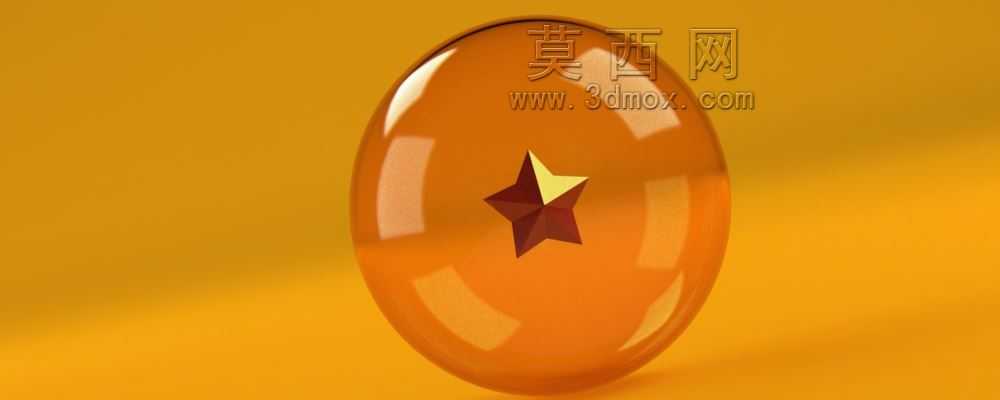

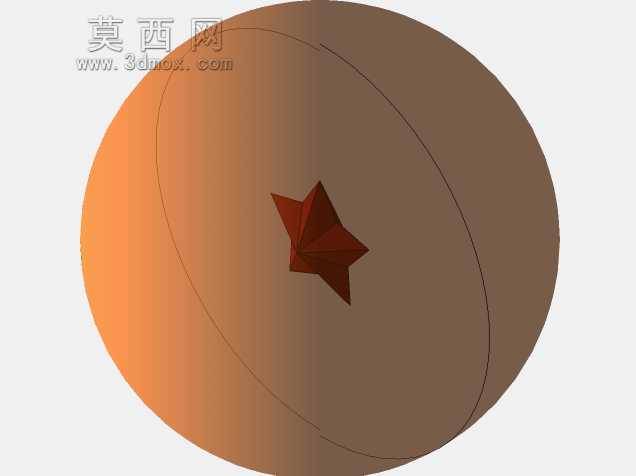

　　主体结构采用双层嵌套设计，外层为高透的椭球壳体，建模时重点处理了壳体的壁厚均匀性，整个曲面的壁厚偏差控制在0.2mm以内，避免后续注塑成型时出现缩痕、透光不均的问题，壳体的外表面做了高光曲面处理，没有额外的分型线凸起，保证光线穿过时的折射效果均匀，能够呈现出类似琥珀质感的通透视觉效果。内层的星形标识件没有采用表面印刷或者贴膜的工艺，而是设计为独立的嵌入式结构，固定在椭球壳体的中心位置，星形的棱角做了微小的圆角过渡，既保留了一星标识的锐利辨识度，也避免了尖角在装配时刮蹭壳体内壁造成划痕，影响整体外观。星形件采用双色结构设计，不同面的色彩分区通过实体拆分建模实现，无需后续二次喷涂即可呈现出立体的光影层次，在光线照射下，不同角度能看到星形面的明暗变化，还原原作中龙珠的星纹质感。

　　建模过程中优先处理了曲面的连续性问题，整个椭球外表面达到G2连续，没有曲面折痕，在渲染和后续的手板加工中，不会出现曲面断层的问题。星形嵌件与壳体的固定采用周向均匀分布的三个微小定位柱实现，定位柱的直径控制在1mm以内，且全部隐藏在星形件的背面，从外部任意角度观察都不会看到固定结构，保证外观的完整性。考虑到后续可能的衍生改型需求，整个模型的参数做了关联设计，调整椭球长短轴参数时，内部的星形嵌件会自动跟随中心位置调整，定位柱的位置也会自动适配新的壳体内壁曲面，不需要重新绘制装配关系，能够快速衍生出不同尺寸的同系列产品，适配从掌心手办尺寸到大型展陈装置尺寸的不同需求。

　　在安装边界的考量上，这款造型件如果作为内嵌装饰件使用，预留的安装间隙为单边0.1mm，既可以轻松压入对应的安装卡槽，也不会因为间隙过大出现晃动异响；如果作为独立摆件使用，底部的接触面经过平面度校验，放置在粗糙度Ra1.6以下的水平台面上时，倾斜15度以内不会出现滑移问题。结构设计时还考虑了不同加工工艺的适配性，既可以通过3D打印做透明树脂手板验证外观，也可以通过注塑工艺开模批量生产，壳体的拔模角度设置为1.5度，完全满足注塑生产的脱模要求，不会出现脱模拉伤的问题。星形嵌件与壳体的装配采用过盈配合，装配后不会出现松脱，同时也不需要额外粘接，减少生产工序的同时也避免了粘接剂溢出在透明壳体上留下痕迹的问题。
