差速式锥齿轮传动箱内部结构设计

项目分类:齿轮 发布时间:2021-11-04 ID:367999

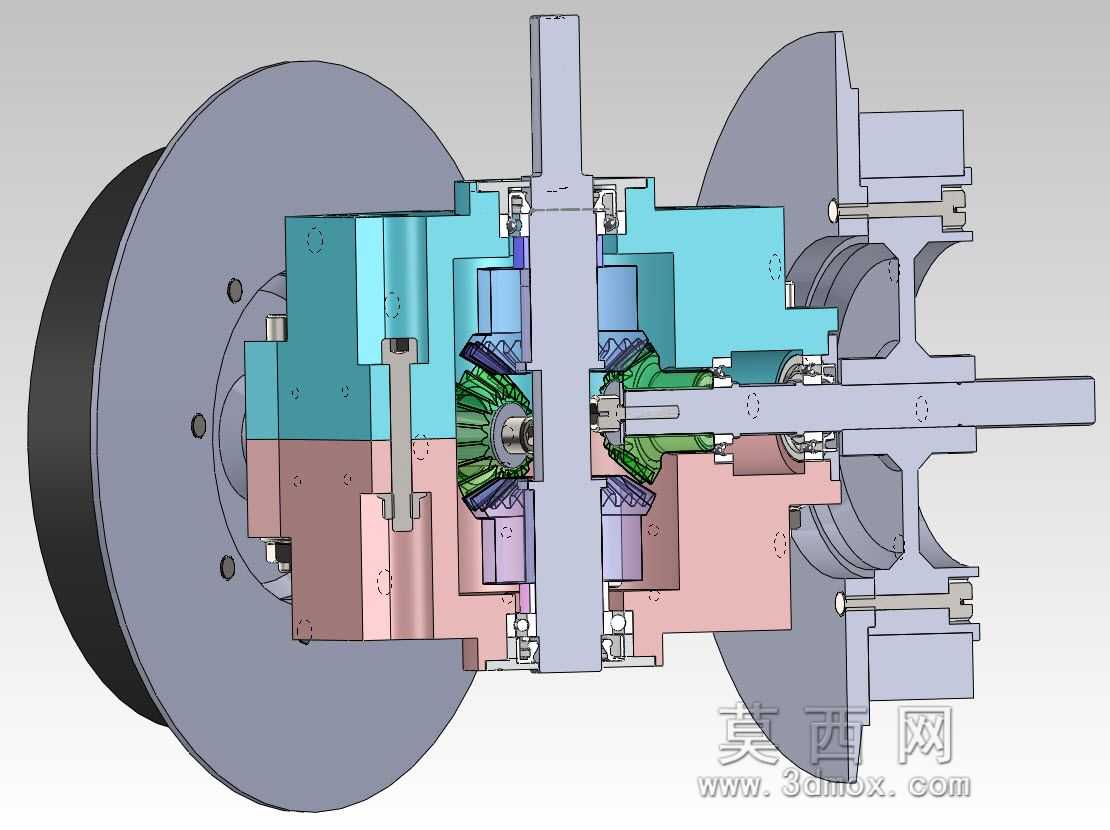

  • 差速式锥齿轮传动箱内部结构设计

  这款锥齿轮传动箱的核心应用场景覆盖中小功率动力换向传输工况,常见于农用作业机具的动力分路输出、小型工程机械的行走端动力分配、轻工输送设备的垂直轴动力转向环节,可在输入轴与输出轴呈空间垂直交错的布局下完成扭矩传递,同时集成差速功能适配两侧负载不等时的转速差补偿需求,避免传动部件因刚性连接承受额外冲击载荷。从实际使用维度看,该传动箱可直接对接原动机输出端,将水平输入的动力通过锥齿轮副换向至两侧同轴输出端,差速结构内置在箱体中部腔室,当两侧输出端负载存在差值时,行星锥齿轮可绕自身轴自转,自动调整两侧输出轴的转速,保证设备转向或路面不平时的运行平顺性,不会出现单侧轮滑移、传动件卡滞的问题。设计阶段优先考虑了装配工艺性与维护便捷性,

  箱体采用剖分式结构,沿输入轴轴线方向分为上下两个半箱,合箱面设置定位销孔保证装配同轴度,所有轴承安装位均设计有台阶定位面,无需额外调整垫片即可完成轴承轴向定位,减少装配时的配做工序。齿轮副选用弧齿锥齿轮,相比直齿锥齿轮重合度更高,传动过程中啮合冲击更小,噪音更低,承载能力更强,适配中低速重载的传动需求,差速机构的四个行星锥齿轮均匀分布在十字行星轴上,与两侧半轴锥齿轮保持恒定啮合间隙,齿轮参数经过变位优化,避免根切问题的同时提升了齿面接触强度。从安装边界来看,箱体两侧的输出端法兰采用标准止口设计,可直接对接轮毂或传动链轮安装位,输入轴端预留有键槽与轴用挡圈槽,适配标准联轴器或带轮连接,箱体外部设置有多个安装凸台,

  凸台上的安装孔位呈对称分布,可适配不同角度的机架安装需求,无需额外制作转接支架。箱体内部的腔室设计充分考虑了润滑需求,齿轮副下方预留有储油空间,运转时齿轮带起的润滑油可飞溅至各轴承与啮合齿面,同时在轴承位外侧设计有油封安装槽,可有效防止润滑油泄漏,避免外部粉尘杂质进入箱体内部。输入轴与输出轴的支撑均选用深沟球轴承,可同时承受径向载荷与少量轴向载荷,匹配锥齿轮传动时产生的轴向分力,轴承外侧设置有端盖压紧,端盖上设计有密封槽,安装O型密封圈保证合箱面的密封性能。差速机构的十字行星轴与箱体之间设置有耐磨衬套,减少行星轴转动时的磨损,衬套选用铜基粉末冶金材质,自带储油孔隙,可在长期无额外润滑的情况下保持低摩擦系数。

  整个传动箱的外形轮廓做了圆弧过渡处理,避免尖锐棱角带来的装配安全隐患,同时减少箱体的应力集中点,提升箱体在承受冲击载荷时的结构强度,箱体壁厚根据受力仿真结果做了差异化设计,轴承安装位、合箱面、安装凸台位置适当加厚,非受力区域适当减薄,在保证整体刚性的前提下控制整体重量。在实际选型适配时,可根据输入转速与扭矩需求调整齿轮模数与齿宽参数,当前结构的传动比设置为1:1换向输出,差速器的扭矩分配比例默认设置为等扭矩分配,可满足绝大多数常规行走类设备的动力传输需求,若需应用在固定传动比的动力换向场景,也可将差速机构替换为固定连接轴,直接作为直角换向齿轮箱使用,箱体的外部安装尺寸保持不变,具备较强的改型适配能力。
