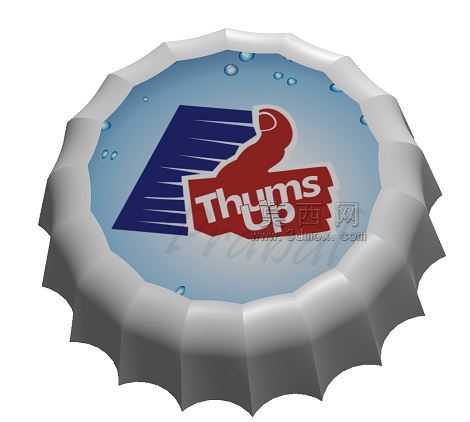

带竖大拇指标识的波纹边饮料瓶盖结构设计

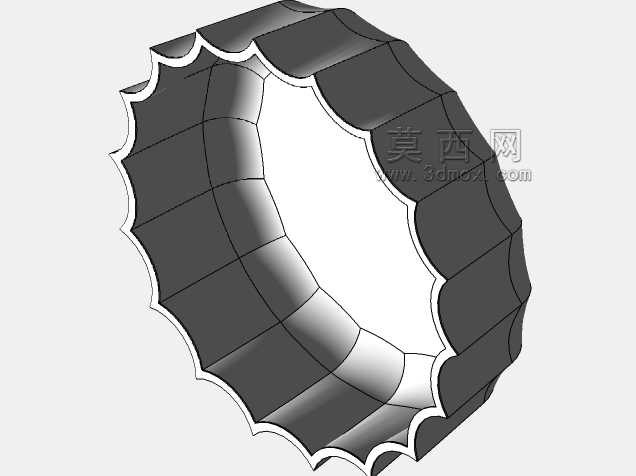

　　日常瓶装饮品的密封环节里，这类带防滑齿边的金属瓶盖是应用极广的密封部件，适配300毫升容量的玻璃瓶装碳酸饮料、瓶装饮用水生产线，在饮品灌装流水线的封盖工位，这类瓶盖需要配合旋盖头完成自动压合、旋紧工序，齿边的结构尺寸直接决定封盖时的咬合力，过浅会导致旋紧后密封不足出现漏液，过深则会增加开盖时的扭转力矩，给消费者开启造成阻碍。设计这类瓶盖时，首先要匹配对应瓶口的螺纹参数，瓶盖内侧的密封胶层厚度需要根据瓶内压力调整，碳酸类饮品因为内部存在二氧化碳气压，胶层的压缩回弹量要比无气饮品高15%左右，避免储运过程中温度变化导致瓶内压力波动出现密封失效。瓶盖外侧的防滑齿采用均匀分布的波浪形结构，齿的凸起高度控制在1.2毫米左右，

　　齿间的圆弧过渡半径不能小于0.8毫米，既保证自动旋盖时旋盖头的卡爪能稳定咬合不打滑，也能避免消费者徒手拧盖时齿边过于锋利划伤手部。顶面的标识区域做了微凹处理，印刷层位于凹面内，避免储运过程中瓶盖堆叠摩擦导致标识磨损脱落，顶面的水滴纹理设计一方面是视觉上强化饮品的清凉属性，另一方面微凸的纹理点能增加瓶盖顶面的摩擦力，部分需要倒置存放的饮品，堆叠时上层瓶底和下层瓶盖顶面的接触摩擦力足够，能减少运输过程中的堆垛滑移。从安装边界来看，这类瓶盖的外径要和对应瓶口的封盖尺寸公差控制在±0.1毫米以内，瓶盖的整体高度要保证旋紧后，瓶口端面能完全抵紧内侧密封胶层，齿边的下沿要和瓶口的锁环位置完全契合，避免出现封盖后瓶盖歪斜的情况。

　　在实际生产线适配中，这类瓶盖的进料轨道尺寸要匹配瓶盖的最大外径，齿边的轮廓一致性直接影响自动上盖的顺畅度，如果单个瓶盖的齿边变形量超过0.3毫米，就会在上盖轨道里出现卡滞，导致生产线停机，所以建模时齿边的拔模角度设置为3度，既方便冲压加工时脱模，也能保证堆叠时瓶盖之间不会出现嵌套过紧难以分离的问题。瓶盖内侧的螺纹采用间断式螺纹设计，相比全周螺纹，间断式螺纹在旋紧时的行程更短，能提升灌装线的封盖效率，同时螺纹的导程和瓶口螺纹完全匹配，旋紧到位后能听到清晰的卡扣声，给操作人员和消费者明确的到位反馈。密封胶层的固定结构在瓶盖内侧顶面做了细密的环形滚花，增加胶层和金属基体的附着力，避免长期存放后胶层脱落导致密封失效。针对不同的饮品类型，

　　瓶盖的板材厚度也有区分，碳酸饮品用的瓶盖板材厚度在0.22毫米左右，保证足够的结构强度承受内部压力，无气饮品的瓶盖板材厚度可以降到0.18毫米，在满足密封要求的前提下控制材料成本。建模过程中，齿边的阵列要保证每个齿的轮廓度误差不超过0.05毫米，避免旋盖时出现偏载，导致部分齿受力过大变形，顶面的标识区域和齿边的同轴度要控制在0.1毫米以内，保证印刷时标识居中，不会出现偏位影响外观。
