可调节双屏壁挂式电视安装支架结构设计

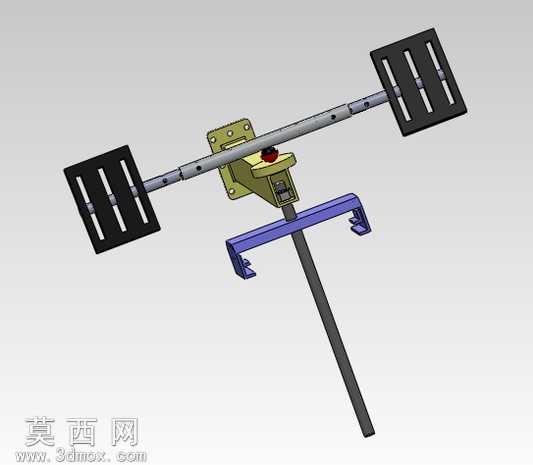

本款电视支架采用三维参数化建模完成整体结构设计，建模过程中对各装配部件进行了严谨的公差匹配校验，确保各活动关节、连接点位的装配精度符合实际五金件加工的公差要求。整体渲染采用写实工业产品渲染风格，针对不同部件赋予了差异化的材质属性：两端的显示设备安装托板采用哑光黑色硬质工程塑料材质，表面添加细微的磨砂纹理质感，还原注塑成型五金配件的真实触感；中部的横向调节横杆采用镀锌冷轧钢材质，表面做哑光银灰色金属质感处理，清晰呈现金属管材的冷硬质感与表面细微的加工纹理；中部的角度调节基座采用军绿色喷塑金属材质，还原钢制冲压支架件的表面涂层质感，基座上的锁紧旋钮采用红色工程塑料材质，与主体配色形成清晰的功能区分；下部的壁挂固定挂钩采用蓝紫色喷塑钢制材质，竖向支撑杆采用黑色哑光金属管材材质，各部件材质区分清晰，能够直观呈现不同结构件的功能属性与加工工艺特征。结构设计上，该支架采用多维度可调的组合式结构，中部横向横杆可沿基座的横向安装孔位进行左右伸缩调节，适配不同安装孔距的显示设备，同时支持双屏显示设备的并排安装固定；中部基座内置角度调节锁紧结构，通过红色旋钮可实现俯仰角度的锁紧固定，满足不同观看视角的调节需求；下部的C型挂钩结构可适配不同厚度的壁挂安装横梁，竖向支撑杆可实现上下高度的伸缩调节，拓展支架的安装适配范围。设计思路围绕通用型显示设备安装固定的核心需求展开，兼顾普通CRT电视与液晶显示屏的安装适配性，在保证整体结构承重强度的前提下，尽可能简化调节操作逻辑，各活动调节点位均设置了明确的锁紧结构，避免安装使用过程中出现松动滑落的安全隐患；各安装托板上预留了多组标准化的安装固定孔位，可适配不同品牌、不同尺寸显示设备的背部安装孔距，无需额外打孔改造即可完成安装；整体结构采用模块化拆分设计，各部件均可通过标准紧固件完成装配，便于生产加工过程中的冲压、注塑工序拆分，也便于后续运输过程中的扁平化包装与用户端的快速组装，在保证结构稳定性的同时，尽可能降低生产加工与物流运输的综合成本。建模过程中对所有受力点位进行了结构加强处理，在基座与横杆、支撑杆的连接位置增加了加厚的加强筋结构，提升整体支架的承重上限，避免长期承重出现结构变形问题。
