Syska灯泡包装泡罩内衬结构设计

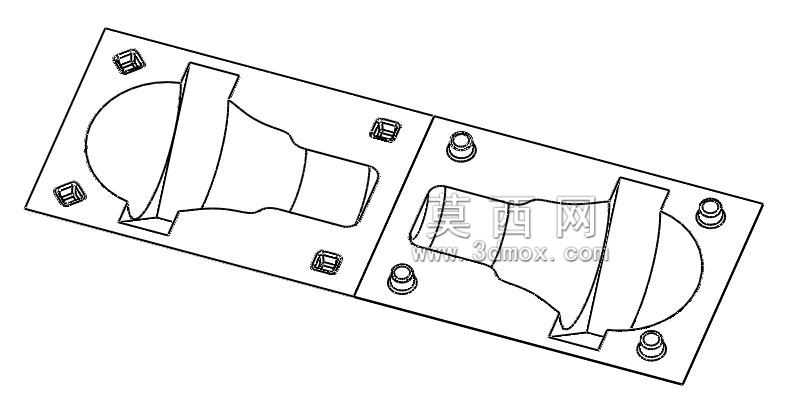

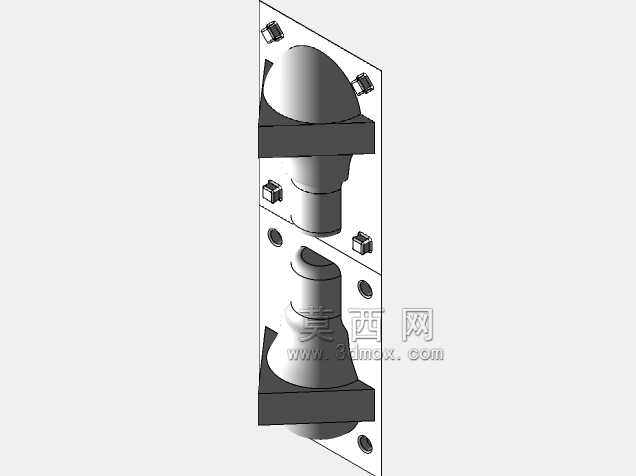

　　这款泡罩结构主要面向照明产品的终端运输与零售包装场景，针对Syska系列灯泡的外形特征做了专属的定位适配，解决灯泡这类易碎玻璃制品在仓储堆叠、快递中转、货架陈列过程中的磕碰破损问题。从结构布局来看，整套泡罩采用一模两腔的对称排布设计，单组型腔完全贴合灯泡的外轮廓曲面，从灯头的金属螺纹段到泡壳的弧形膨胀段都做了全周贴合的支撑筋位，避免运输过程中灯泡在包装内部出现窜动。安装边界上，整套泡罩的外轮廓完全匹配150GSM长方形纸盒的内部净尺寸，泡罩边缘做了0.8mm的翻边结构，装入纸盒后可以卡在纸盒的折边内侧，不需要额外涂胶就能实现泡罩在盒内的固定，组装时工人只需要将灯泡卡入型腔，再合上纸盒盖即可完成包装工序，

　　能有效提升线下包装线的作业效率。设计思路上，没有采用全封闭的罩体结构，而是在灯泡泡壳的对应位置做了局部镂空，一方面可以减少片材的用料占比，控制单套包装的材料成本，另一方面镂空位置可以让消费者在零售端直接触摸到灯泡的泡壳部分，直观感知产品的玻璃质感，同时也能在堆叠受压时让泡罩有微量的形变卸力空间，避免硬接触直接将压力传导到灯泡玻璃表面。定位结构上，每个型腔的四个角位都设计了凸起的定位卡扣，对应纸盒内侧的预压凹点，装入后卡扣会卡入凹点内，即使纸盒受到侧面的挤压冲击，泡罩也不会在盒内出现横向滑移，防止灯头部分撞击纸盒侧壁导致的灯脚变形。灯头位置的型腔做了环形的抱紧筋，筋位高度3mm，刚好卡住灯头的金属螺纹根部，

　　这个位置是灯泡重量集中的区域，抱紧筋可以将灯泡的重量均匀分散到泡罩的平面基板上，避免运输颠簸时灯泡出现上下跳动，导致泡壳与泡罩硬接触产生裂纹。从实际应用的角度，这类泡罩结构适配常规的吸塑成型工艺，片材选用常规的PET透明材质就能满足生产要求，成型后的拔模斜度控制在1.5度，不需要做复杂的侧抽芯结构，普通的吸塑成型机就能批量生产，生产过程中的边角料可以直接破碎回收，符合包装材料的环保要求。外形尺寸上，单组型腔的长度根据灯泡的总长度做适配，两腔之间的连接筋宽度设置为5mm，保证整套泡罩在取出纸盒后有足够的结构强度，不会因为单腔受力出现弯折断裂。在堆码测试的适配设计上，泡罩表面的凸起支撑柱高度统一为4mm，当多盒包装堆叠时，

　　上层纸盒的底部会落在下层泡罩的支撑柱上，压力直接通过支撑柱传导到纸盒的侧壁，不会直接压在下方的灯泡表面，能承受至少5层标准仓储堆码的压力而不出现产品破损。零售场景下，泡罩的透明材质可以让消费者直接看到灯泡的完整外观，不需要拆开包装就能确认产品的型号和外观完整性，减少零售端的拆封损耗。针对快递运输的场景，泡罩和纸盒内壁之间预留了0.3mm的间隙，这个间隙可以容纳轻微的纸盒变形，当纸盒受到外力挤压出现凹陷时，不会直接顶到内部的泡罩和灯泡，进一步提升运输过程中的防护能力。结构细节上，每个型腔的边缘都做了R1的圆角过渡，避免组装过程中锋利的边缘划伤工人的手部，同时也能减少片材成型时的应力集中，防止泡罩在低温环境下出现边角脆裂的问题。灯头位置的型腔末端做了10mm的避让空间，方便工人包装时将灯头对准型腔放入，不需要高精度对位就能完成组装，降低一线操作的难度。
