90度直角快插式塑料弯头管路接头

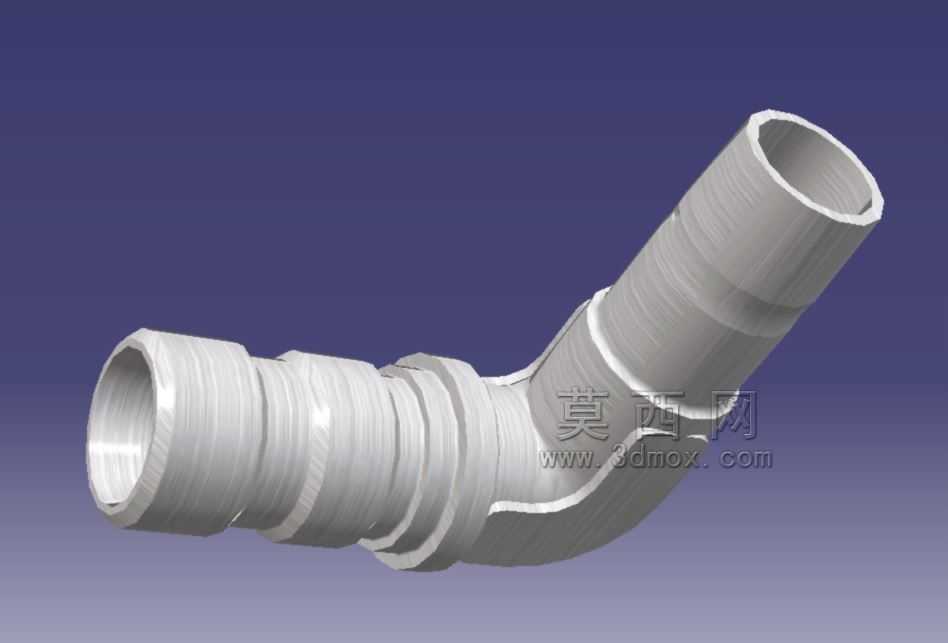

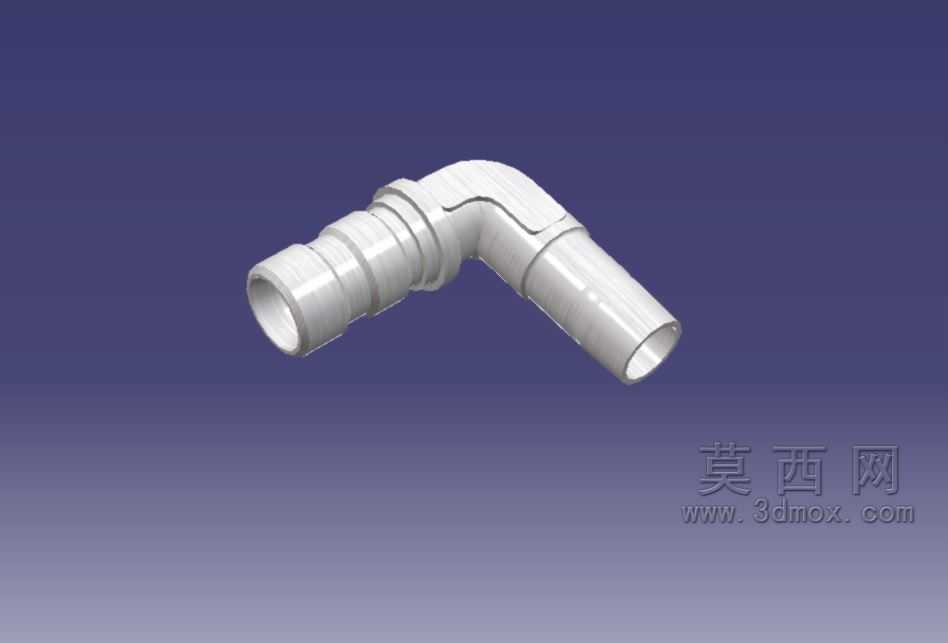

　　在流体输送管路的布设场景里，经常会遇到管路需要转向的工况，尤其是在狭小安装空间内，硬管弯折容易产生应力集中、通径缩减的问题，这时候这类直角弯头接头就成了管路布设中常用的连接件。这款90度弯头接头采用两端差异化的连接结构设计，一端为带多道环形倒刺的宝塔式插接结构，适配橡胶、硅胶等柔性软管的安装，倒刺结构可以在软管套入后形成反向咬合，配合喉箍紧固后可以承受常规工况下的管路压力，避免软管受流体压力冲击脱落；另一端为光滑直插式硬管连接端，适配硬质塑料、金属材质的等径管路，插接后可以通过粘接、卡压或者焊接的方式完成密封固定，两种连接端的组合可以实现柔性管路与硬质管路之间的直角转向过渡，减少管路布设时的转接件数量，降低管路泄漏点的数量。

　　从结构设计的角度来看，这款弯头的转弯处采用大圆弧过渡流道，没有直角锐边结构，流体经过转弯位置时不会产生明显的紊流和压损，对于输送洁净流体、低压气体或者常规水性介质的管路来说，这种流道设计可以有效降低管路输送过程中的动力损耗，也不容易在转弯位置残留介质，减少管路堵塞的风险。接头整体采用等通径设计，两端连接的管路通径保持一致，不会因为接头的存在出现通径突变的情况，保证管路内流体输送的稳定性。弯头的外壁在转弯位置做了加厚处理，因为管路转向位置是应力集中的高发区域，当管路受外力拉扯、或者管路内出现水锤效应时，转弯位置承受的应力要高于直管段，加厚的外壁可以提升接头的结构强度，避免长期使用过程中转弯位置出现开裂、泄漏的问题。

　　在实际安装使用中，这类接头的安装边界需要提前匹配：宝塔端的长度需要满足软管套入深度不低于三道倒刺的长度，保证软管和接头的接触面积足够，紧固喉箍的位置需要卡在最后一道倒刺的后侧，避免喉箍滑脱；硬管插接端的插入深度需要匹配对应管路的承插深度要求，粘接安装时需要保证粘接面清洁无油污，卡压安装时卡压位置需要避开接头端部的倒角位置，保证卡压的密封性。接头的整体转角为标准90度，安装后两端管路的轴线保持垂直，可以用于设备内部气路、水路的直角转向布设，比如小型净水设备的内部管路连接、气动设备的气路转向、实验室流体管路的布设、小型灌溉系统的管路转向等场景，都可以使用这类接头完成管路连接。

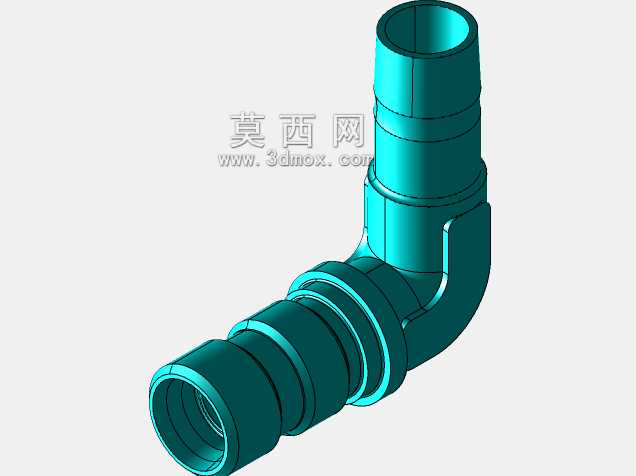

　　建模过程中，这类接头的结构需要重点关注几个细节：一是宝塔端倒刺的倾斜角度，角度过小会导致软管套入难度大，角度过大则会降低咬合防脱的效果，常规设计中倒刺的迎水面倾斜角度控制在15-20度，背水面为垂直于接头轴线的直角结构，既可以保证软管套入时的顺畅度，又能保证足够的防脱咬合力；二是转弯位置的内外壁同心度，建模时需要保证流道的圆弧和外壁的圆弧保持同心，避免出现局部壁厚过薄的问题，影响接头的结构强度；三是两端连接端的同轴度，虽然是直角接头，但两端连接端的轴线需要保证垂直相交，交点位于转弯流道的中心位置，避免安装后管路出现偏斜，产生额外的安装应力。另外接头的表面需要做光滑处理，没有毛刺、飞边，尤其是和软管接触的倒刺位置，不能有尖锐的棱角，避免套入软管时割伤软管内壁，影响软管的使用寿命和密封性能。

　　在设备选型匹配时，需要根据输送介质的特性、管路的工作压力、工作温度来选择对应材质的接头，这类塑料材质的接头适用于常温低压的非腐蚀性介质输送场景，如果是高温、高压或者腐蚀性介质的工况，则需要更换对应材质的同结构接头。安装时需要注意，两端管路安装完成后，需要进行试压测试，检查接头位置是否存在渗漏，确认无泄漏后再投入正常使用。日常维护中，需要定期检查接头位置是否存在开裂、老化的情况，尤其是长期接触流体的位置，避免接头老化失效导致管路泄漏。
