带安装法兰的文丘里管流体构件

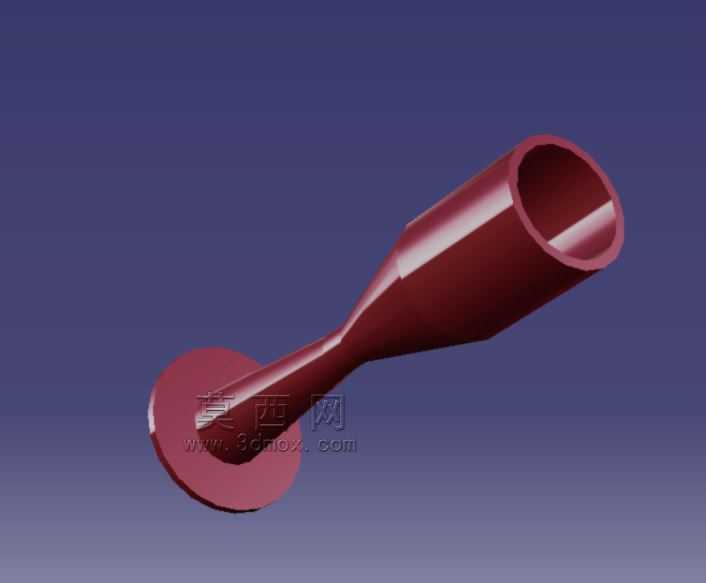

　　在流体输送与测控系统的工程落地场景中，文丘里结构的节流构件始终是流量测量、负压引流类工况的核心选型部件，本次呈现的这款带安装法兰的文丘里管结构，完全围绕管路现场的实际安装需求与流体力学特性完成结构设计。不同于常规无安装基座的文丘里管，这款构件在收缩段的进气端集成了一体式圆形安装法兰，法兰端面与管体轴线保持严格垂直，可直接通过螺栓紧固对接在管路侧壁或者设备壳体的预留安装位上，无需额外加工焊接转接基座，能大幅缩减现场安装的工序时长，也避免了焊接带来的热变形导致管体同轴度偏差的问题。从流体功能逻辑来看，该构件遵循经典文丘里效应的结构逻辑，整体流道分为入口平直段、锥形收缩段、喉道平直段、锥形扩散段四个连续部分，入口段与法兰侧连通，

　　流体从法兰端进入后，沿收缩段逐步压缩流道截面，流速在喉道位置达到峰值，对应静压降至最低，既可以通过在喉道与入口段布设取压孔，利用两处静压差计算管路内的实时流体流量，也可以直接利用喉道处的负压环境，完成粉料抽吸、气体引射、流体混合这类需要负压源的工艺动作。设计阶段首先确定的是喉道直径与入口直径的比值，这个参数直接决定了节流比与压力损失的平衡，针对常规工业低压流体工况，将该比值控制在0.4-0.5区间，既保证足够的压差信号强度用于流量测量，也能将扩散段的压力恢复系数提升至0.85以上，减少不必要的流体能耗，避免管路系统出现额外的压损负担。收缩段的锥角控制在20度到22度之间，

　　这个角度区间可以让流体在加速过程中尽可能避免流道壁面的边界层分离，减少局部涡流带来的振动与噪声；扩散段的锥角则控制在7度到9度，防止流体在减速扩压过程中出现脱流，降低压力恢复阶段的能量损耗。外形尺寸方面，法兰的外径根据常用的小通径管路安装标准设定，法兰厚度满足常规螺栓紧固的强度要求，不会在拧紧过程中出现法兰翘曲变形；管体总长度覆盖从法兰安装面到出口端的全部流道段，安装时仅需保证法兰端面与对接面的密封垫平整，即可让管体轴线与预设的流体流向保持一致，无需额外调整管体角度。出口段的平直段长度预留了足够的稳流距离，让经过喉道加速的流体在流出构件前可以完成初步的流态稳定，避免出口处的流体紊流影响周边管路元件的工作状态。在实际的工程应用中，

　　这类带安装法兰的文丘里管常被用在小型除尘设备的引射回路、实验室流体试验台的流量测量段、小型粉料输送系统的吸料端，也可集成在化工小型反应装置的流体混合单元中，依靠自身结构产生的负压完成第二种流体的自动吸入与混合，无需额外配置动力泵组。结构建模过程中，所有流道的过渡位置均做了圆角顺滑处理，避免直角结构造成的应力集中，也防止流体中的杂质颗粒在直角位置沉积堵塞流道；管体壁厚根据常规1.6MPa以下的低压流体工况设定，满足强度要求的同时控制整体重量，法兰上的安装孔位置按照均布原则设计，适配不同角度的安装需求，现场安装时可根据管路走向调整法兰的紧固角度，无需重新加工安装孔位。不同于插入式的文丘里管，这种一体式法兰结构的构件安装后同轴度更容易保证，不会因为安装偏差导致流道偏斜，进而影响测量精度或者引射效率，长期运行过程中也不会因为流体的长期冲刷出现构件移位的问题，维护时仅需拆卸法兰螺栓即可完成整体更换，无需对管路进行切割焊接作业，大幅降低后期运维的成本。
