车用甲烷燃料供给系统壳体结构设计

　　在商用车及乘用车辆的替代燃料应用场景中，甲烷燃料供给系统的核心承载壳体是保障系统稳定运行的关键结构件，这类部件直接决定了燃料供给路径的密封性、安装可靠性以及周边部件的适配性，是双燃料及纯甲烷燃料车型动力系统中不可缺少的结构单元。从实际装车场景来看，该壳体需要布置在发动机舱侧部的预留安装空间内，周边紧邻进气歧管、冷却管路以及发动机悬置结构，因此在设计阶段就需要充分考虑安装边界的避让，避免车辆运行过程中与周边部件产生运动干涉，同时还要兼顾发动机运行带来的振动耐受要求，保证在全生命周期内不会出现连接松动、密封失效等问题。

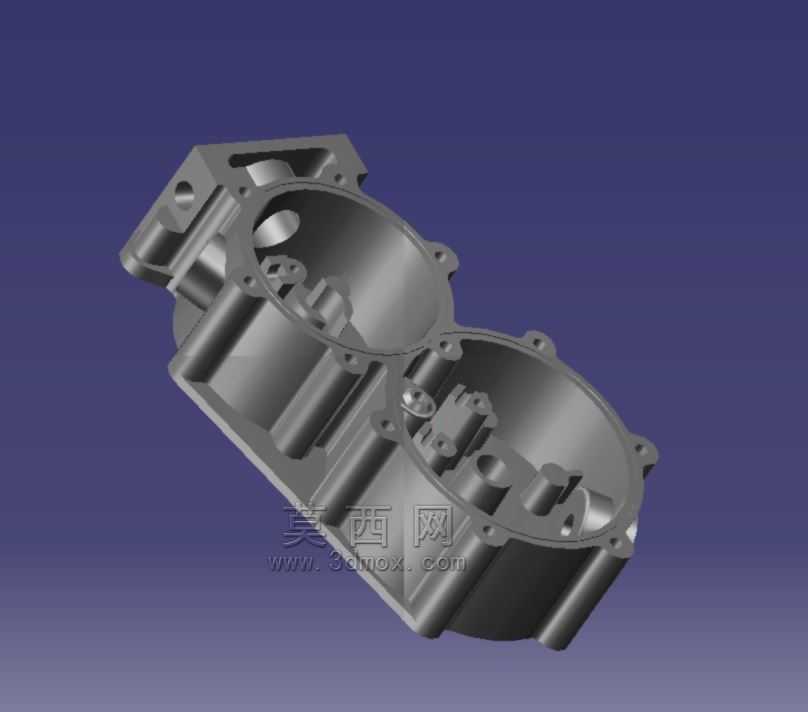

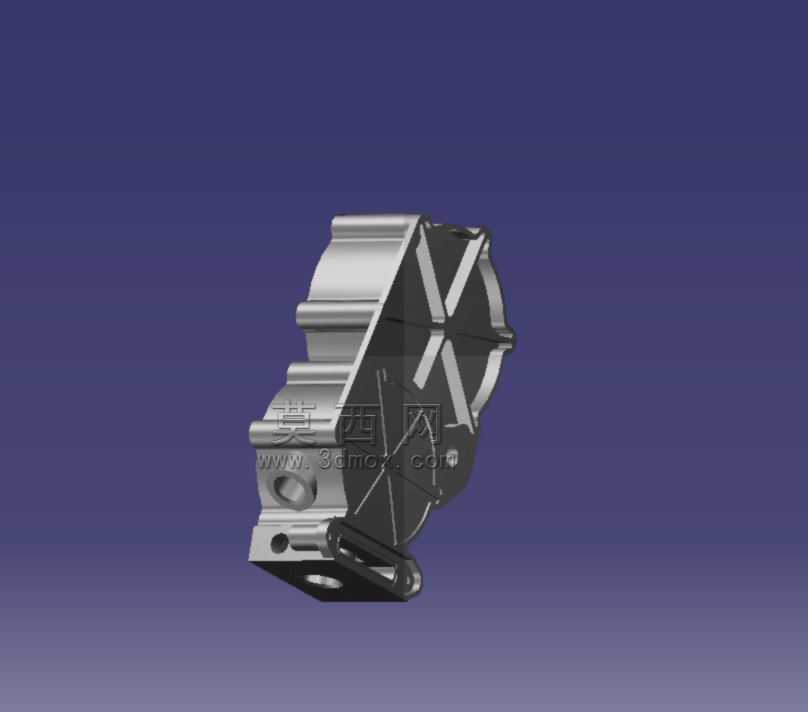

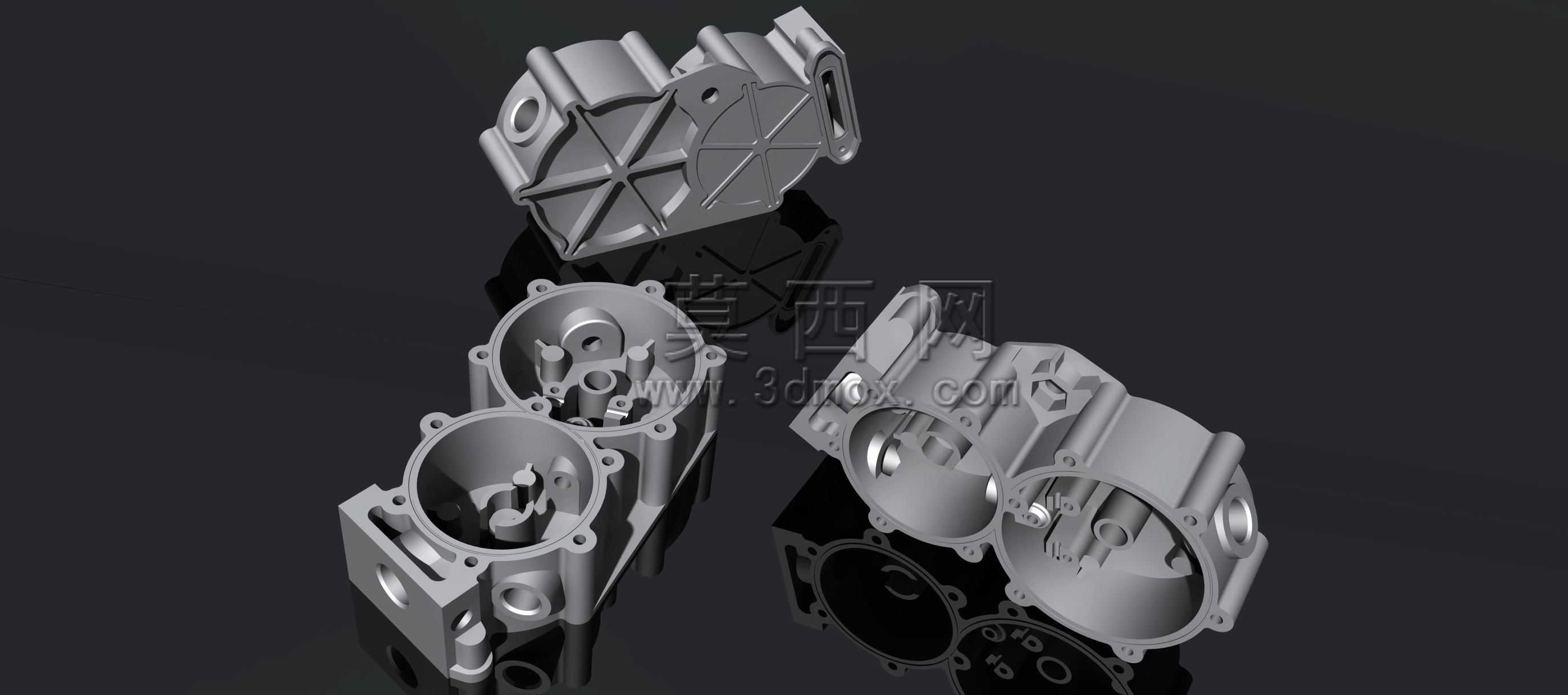

　　从功能特性上看，该壳体承担着甲烷燃料通路的集成承载、相关阀件的安装固定以及内部流道的密封防护作用，壳体一侧设计有多层阶梯式的凸台结构，这些凸台分别对应不同通径的燃料管路接口，每个接口端面都预留了密封槽安装位，可适配O型圈或者金属密封垫片的安装，保证高压甲烷燃料在输送过程中不会出现泄漏。壳体另一侧的X型加强筋结构并非装饰性设计，而是针对壳体大平面区域的刚度强化结构，由于壳体内部存在一定的燃料压力，大平面区域如果没有加强结构，在长期压力循环作用下很容易出现形变，进而导致密封面错位引发泄漏，X型的筋条布局可以在最小的材料增重前提下，将大平面的结构刚度提升40%以上，同时还能分散车辆振动带来的应力集中，避免筋条交接位置出现疲劳裂纹。

　　在设计思路的落地过程中，首先要确定的是壳体的安装基准，整个壳体采用底部两个带衬套的安装孔作为主定位点，侧部的一个凸台安装孔作为辅助限位点，三点式的安装定位可以完全限制壳体的六个自由度，同时安装孔内的钢质衬套可以避免压铸铝合金壳体在螺栓拧紧过程中出现压溃变形，也能缓冲车辆运行过程中螺栓连接位置的微动磨损。壳体的壁厚设计遵循均匀过渡原则，主体壁厚控制在3.5mm左右，筋条位置的厚度为主体壁厚的0.7倍，避免压铸生产过程中出现缩孔、缩松等缺陷，所有的转角位置都采用R2以上的圆角过渡，减少应力集中点的同时，也能优化压铸过程中的金属液流动路径，降低成型缺陷率。

　　关于外形尺寸与安装边界，该壳体的整体轮廓在设计时完全匹配目标车型发动机舱的预留安装空间，轴向最大尺寸不超过220mm，径向最大尺寸控制在160mm以内，安装孔的中心距严格按照整车厂提供的安装点坐标进行设计，保证装配时可以直接对位安装，不需要额外的转接支架。壳体上的各个接口伸出长度都经过校核，在保证管路安装操作空间的前提下，尽可能控制伸出长度，减少占用的周边空间，避免与冷却水管、线束等柔性部件产生干涉。壳体表面的凸台结构除了接口功能外，还预留了传感器的安装位，可适配压力、温度传感器的直接安装，不需要额外设计转接结构，进一步提升了系统的集成度，减少了外围的连接管路数量，降低了潜在的泄漏点。

　　从实际使用的角度出发，这类壳体在设计时还需要考虑维护便利性，所有的接口连接位置都预留了标准扳手的操作空间，在后期维护更换密封件或者传感器时，不需要拆卸周边的其他大部件，可直接在舱内完成操作。壳体的表面处理采用硬质阳极氧化工艺，既可以提升壳体的耐腐蚀性能，应对发动机舱内的油污、水汽侵蚀，也能提升密封面的表面硬度，避免长期密封压紧导致的表面凹陷，保证密封性能的长期稳定。在结构验证阶段，这类壳体需要通过耐压测试、振动测试、温度循环测试等多项台架验证，确保在-40℃到120℃的工作温度区间内，在1.5倍工作压力的保压测试下无变形、无泄漏，在模拟整车全生命周期的振动测试后，连接位置无松动、结构无裂纹，才能满足装车使用的要求。
