8mm圆法兰型直线运动轴承结构

　　在轻载直线往复运动的设备布局里，这类带圆形安装法兰的直线轴承是很常见的导向支撑元件，日常做3C检测设备滑台、小型包装机推料机构、桌面级自动化模组的结构设计时，经常会用到这个规格的部件。它的核心作用是给配套的8mm直径光轴提供低摩擦的滑动支撑，限制光轴运动过程中的径向窜动，保证执行端的运动直线度，相比无油衬套这类滑动导向件，它的滚动摩擦阻力更小，启动无滞涩感，长时间往复运行的磨损量更低，适合每分钟数十次到上百次往复的中低速轻载工况。

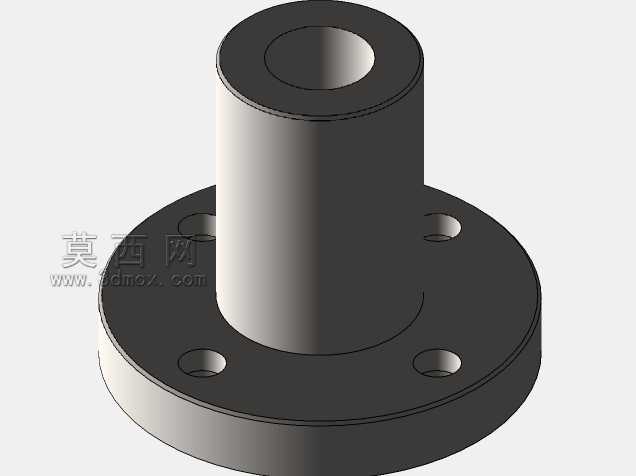

　　从结构设计逻辑来看，这个部件采用一体化切制的圆形法兰安装端，法兰端面上均匀分布四个安装沉孔，安装时可以直接从法兰侧穿入内六角螺丝，把轴承本体固定在设备安装立板或者滑台座的基准面上，不需要额外加工轴承座的止口定位台阶，安装孔位的公差按H7级配合设计，装配时只要保证安装面的平面度在0.05mm以内，就能保证轴承内孔和光轴的同轴度，避免出现卡滞、磨损不均的问题。轴承主体的套筒部分是薄壁结构，内部保持架采用树脂或者钢制冲压保持架，均匀排布多列钢球循环回路，钢球在保持架内沿轴向循环滚动，和光轴表面做点接触，运行时的摩擦系数可以控制在0.001到0.003区间，比普通铜套滑动摩擦低一个数量级，对于驱动端是小型步进电机或者气缸的机构来说，能有效降低驱动负载，减少动力冗余。

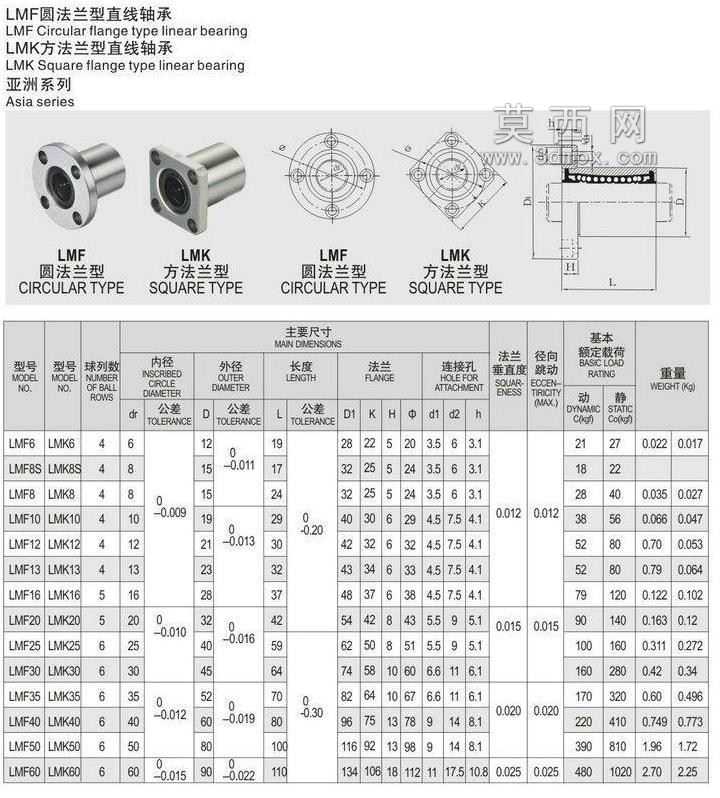

　　做结构选型的时候要注意它的安装边界尺寸，法兰盘的外径要比套筒本体大出一个安装边的宽度，设计安装位的时候要预留出法兰的避让空间，四个安装孔的中心圆直径是固定值，配做安装板的螺丝孔时要和轴承样本的孔位严格对齐，避免强行装配导致轴承内孔变形，影响光轴的滑动顺畅度。套筒部分的长度决定了轴承的支撑跨距，这个规格的轴承套筒长度和内径的比值接近2:1，能提供足够的支撑刚度，当光轴伸出端承受偏载的时候，不会因为支撑跨距不足出现点头翘曲的问题，适合悬臂式的推料、检测工位使用。

　　实际应用场景里，这类轴承经常成对使用，两根平行光轴搭配两个同规格法兰轴承，组成双轴导向的滑台结构，比如小型点胶机的Z轴升降导向、标签剥离机的牵引辊滑动调节座、自动化流水线的挡料气缸导向机构，都能看到这类部件的身影。设计建模的时候要注意，轴承内孔和光轴的配合要选间隙配合，间隙量控制在0.01到0.02mm之间，不能做过渡或者过盈配合，否则会导致钢球滚动受阻，运行阻力骤增，严重时还会出现钢球卡滞、保持架碎裂的故障。另外法兰端面和套筒轴线的垂直度要控制在0.02mm以内，安装时如果法兰面和安装板之间有铁屑、毛刺等杂物，会导致轴承装歪，光轴穿入后出现别劲的问题，装配前一定要清理安装面的杂质，对角逐步拧紧安装螺丝，不要单边锁死导致轴承偏斜。

　　从维护角度来说，这类轴承自带密封圈，能阻挡大部分环境中的粉尘、碎屑进入钢球循环轨道，但是在有切削液、多粉尘的加工场景使用时，还是要在轴承外侧加装额外的防尘刮片，定期在光轴表面涂抹少量低粘度的润滑脂，减少钢球和滚道的磨损，延长部件的使用寿命。建模过程中要准确还原法兰沉孔的深度、套筒的内外径尺寸、内孔的倒角细节，这些细节直接影响后续装配干涉检查的准确性，如果沉孔深度建模错误，会导致安装螺丝头部高出法兰端面，和相邻运动部件发生碰撞；如果内孔倒角做小了，光轴穿入时会刮伤轴承内的密封圈，导致密封失效，润滑脂泄漏，外界杂质进入轴承内部。

　　很多刚入行的结构工程师做设计时，容易忽略这类标准件的安装细节，比如把法兰安装孔做成通孔，没有预留沉孔，导致螺丝头突出；或者没有预留轴承的安装定位空间，把相邻结构件紧贴法兰外径布置，导致装配时扳手没有操作空间，没法拧紧螺丝。这些细节问题在三维建模阶段就要提前规避，把安装操作的空间预留出来，螺丝的长度要计算准确，穿过法兰后的螺纹啮合长度控制在螺丝直径的1.5到2倍，既保证连接强度，又不会因为螺丝过长顶到对面的运动部件。
