42毫米无刷多转子电机结构设计

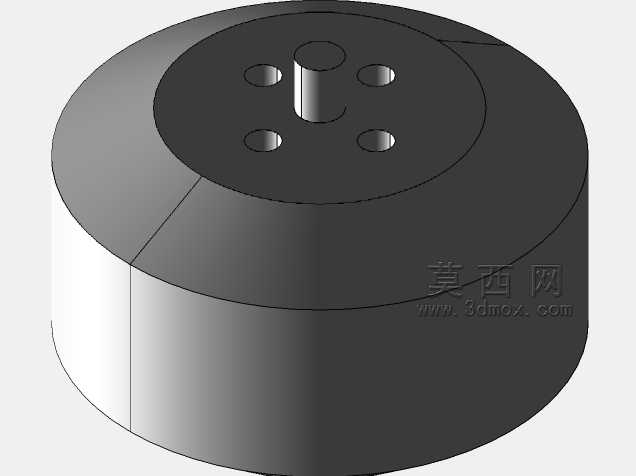

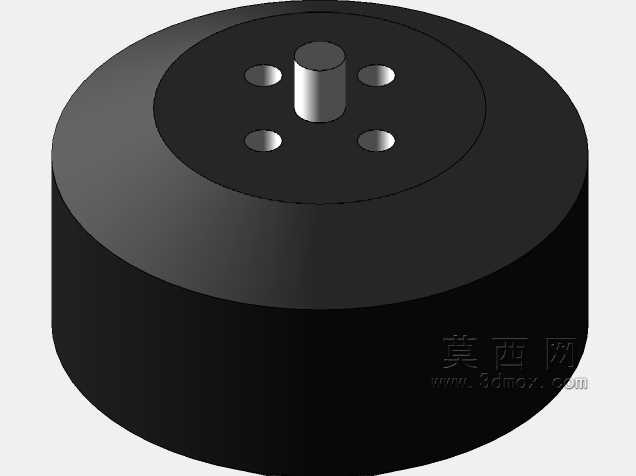

　　在小型机电动力部件的选型与结构适配场景中，小尺寸外转子无刷结构的应用覆盖度正在持续提升，这类部件常被用于小型航模动力单元、桌面级精密传动设备、小型智能代步组件、低负载自动化执行端的动力输出环节，其结构设计的合理性直接决定了动力输出的平顺性、安装适配的便捷性以及长期运行的可靠性。本次呈现的42毫米规格无刷转子结构，采用成熟的外转子布局思路，主体回转结构采用圆柱式外形设计，最大外径控制在42毫米区间，轴向高度适配常规小型无刷动力的安装尺寸边界，能够直接匹配对应规格的定子组件完成整机装配，不需要额外做结构转接改造。从结构细节来看，转子主体的端面设置有中心定位凸台，该凸台的尺寸与定子端的中心轴承位形成间隙配合，装配时可以直接完成径向定位，

　　不需要额外设计定位工装来保证转子与定子的同轴度，能够有效降低装配环节的同轴度误差，减少运行过程中因为偏心带来的振动、噪音以及轴承额外磨损问题。端面上均匀分布的四个安装孔位，采用圆周等角度排布方式，孔位的中心距经过适配性设计，既可以用于转子本体与外部负载端的连接固定，也能够适配常规的动平衡调校工艺，在完成转子磁钢粘贴、主体加工后，可以通过这四个孔位完成动平衡配重调整，将转子的剩余不平衡量控制在小型高速旋转部件的允许范围内，避免高转速工况下出现共振问题。转子的主体外壳采用一体化回转结构设计，侧壁厚度经过磁钢安装空间与结构强度的双重校核，既能够为内置的永磁体提供足够的安装容纳空间与防护，也可以保证转子在最高设计转速下的结构强度，

　　避免高速旋转时因为离心力导致的结构形变、磁钢脱出等风险。在实际应用场景中，这类42毫米规格的无刷转子，适配的动力输出区间能够覆盖几十瓦到上百瓦的功率需求，既可以搭配螺旋桨作为小型无人机、航模飞机的动力输出部件，也可以搭配减速齿轮组作为小型智能小车、桌面机械臂关节的动力源，还能够直接驱动小型负载作为低转速传动设备的动力单元。设计过程中，针对安装边界的考量覆盖了多数常规应用场景：转子的外圆表面做了精度控制，能够满足部分需要外圆作为定位基准的安装需求；中心凸台的轴向伸出长度经过优化，既能够保证与轴承内圈的配合长度，也不会因为伸出过长占用额外的轴向安装空间；端面上的安装孔采用通孔设计，既可以穿装固定螺丝完成负载连接，

　　也可以在部分场景下作为散热辅助通道，帮助电机运行过程中内部的热量随转子旋转形成的气流散出，降低长期高负载运行时的磁钢退磁风险。不同于常规内转子电机的结构，外转子的设计能够让转子本身获得更大的转动惯量，运行时的转速波动更小，对于负载突变的适应能力更强，在一些不需要频繁急加减速的连续运行场景中，这种结构的动力输出平顺性优势会更加明显。同时，这种圆柱式的外形设计，在整机装配时的外壳适配难度更低，只需要设计对应内径的圆形安装舱即可完成电机的固定，不需要加工复杂的异形安装位，能够降低配套设备的结构加工成本。在结构建模过程中，所有回转面的同轴度公差、安装孔的位置度公差都按照小型精密电机的行业常规要求做了对应设定，建模时的特征顺序完全贴合实际加工工艺：先完成主体外圆与内孔的回转特征构建，再完成端面安装孔与中心凸台的特征添加，最后做边角的倒角处理，避免装配过程中出现锐边划伤的问题，整个模型的特征结构完全具备可加工性，不存在无法落地的工艺死角，能够直接用于后续的工程图输出、加工工艺编制以及样机试制环节。
