快卸式弹簧拉环夹紧机构结构设计

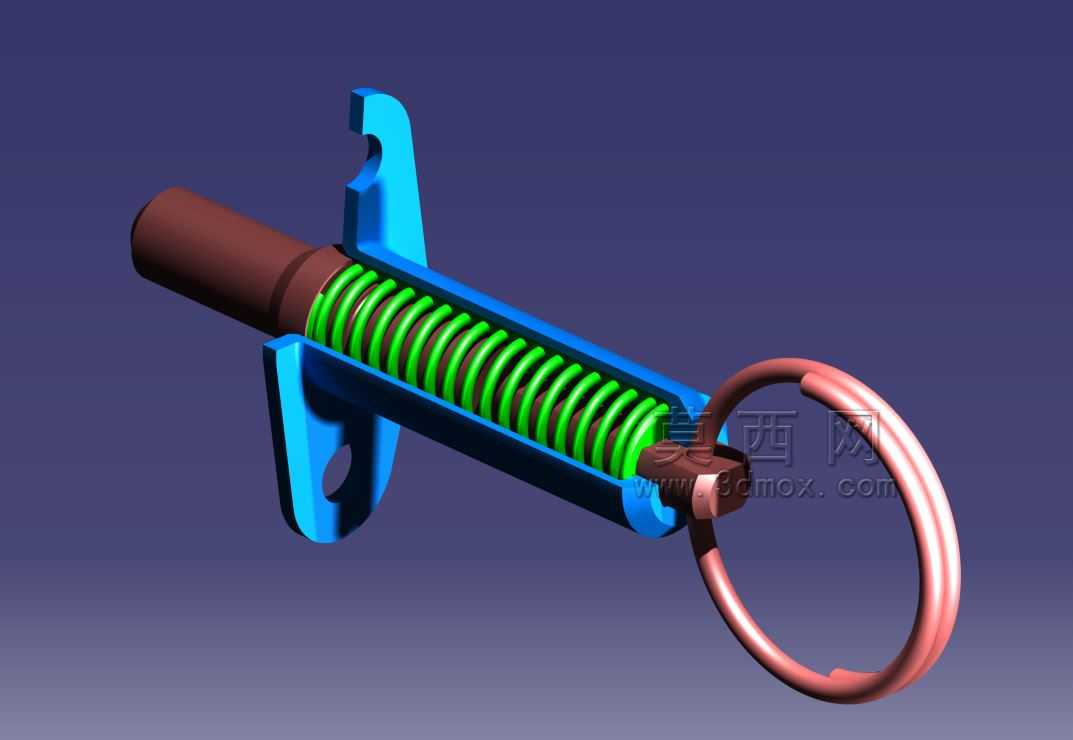

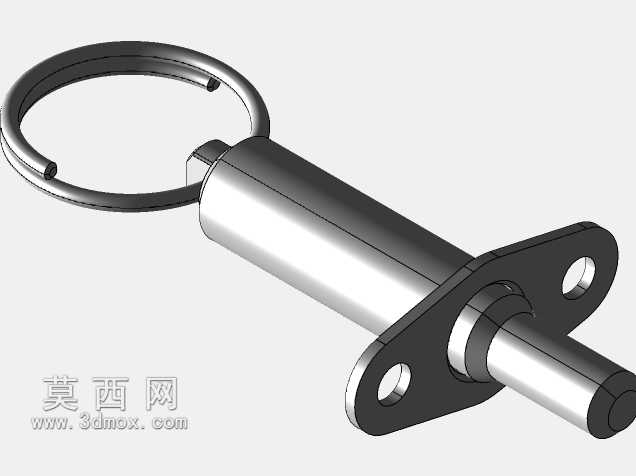

　　这类带拉环操作的弹簧夹紧结构，常出现在需要快速拆装、频繁开合的工装定位场景里，比如小型装配工位的工件临时固定、检测治具上的样件压紧、便携设备的快拆锁止部位，相比螺纹旋紧的夹钳，它不需要额外工具，单手拉动拉环就能完成开合动作，操作行程短，适合工位节拍快、操作人员需要反复取放工件的作业场景。从结构组成来看，整套机构核心由芯轴、复位弹簧、导向支架、拉环四个部分构成，棕色的芯轴是执行夹紧动作的核心零件，头部做了轴径变化的台阶设计，夹紧状态下台阶面抵靠被固定件的安装面，提供轴向的锁紧力；套在芯轴中段的绿色复位弹簧，在自由状态下始终给芯轴提供朝向夹紧方向的预紧力，避免作业过程中受振动、外力冲击出现松脱；蓝色的导向支架是整套机构的安装载体，

　　支架上带两个安装耳，耳孔位置预留了螺栓穿装的空间，能直接通过紧固件把整套夹紧机构固定在工装基板或者设备机架上，支架内部做了和芯轴匹配的导向孔，约束芯轴只能沿轴向做直线运动，避免芯轴伸缩过程中出现偏摆卡滞；端部的红铜色拉环是操作受力部位，环体内径足够成年人手指穿入，拉动时施力方便，拉环和芯轴尾部通过销轴铰接，闲置状态下拉环可以自然下垂，不会突出安装平面占用额外操作空间。设计这套结构的时候，首先要核算复位弹簧的预紧力参数，预紧力太小会导致夹紧可靠性不足，受振动容易松脱，预紧力太大会导致拉环操作阻力过大，操作人员长时间作业容易产生疲劳，通常会根据被夹紧件的受力要求，选取弹簧刚度适中的压簧，保证夹紧状态下弹簧的压缩量处于合理区间，

　　既提供足够的锁紧力，又不会让操作拉力超过150N的单手舒适操作阈值。导向支架的安装耳位置需要和安装基面的孔位匹配，两个安装耳的间距要留出螺栓拧紧的操作空间，支架的导向孔和芯轴的配合间隙通常选H8/f7的间隙配合，既保证运动顺畅，又不会因为间隙过大导致芯轴晃动，影响夹紧定位精度。芯轴的伸出长度需要匹配被夹紧件的厚度范围，设计时要预留至少3mm的伸缩余量，避免被夹零件厚度出现公差波动时，机构无法正常锁紧；芯轴头部的夹紧端面通常会做小面积的滚花或者平面处理，增大和被夹零件的接触摩擦力，防止夹紧后零件出现滑移。从安装边界来看，整套机构沿芯轴轴向的总长度在夹紧状态下处于最小尺寸，拉环拉开到最大行程时，芯轴的缩回量要足够让被夹紧件顺利脱出，

　　不会和芯轴头部发生干涉；导向支架的径向尺寸要控制在合理范围，避免相邻安装的其他工装零件和支架产生位置冲突，安装耳的孔位通常设计成腰型孔，方便安装时微调机构的固定位置，补偿安装基面的加工误差。实际应用中，这类夹紧机构不会单独使用，通常会成对或者成组布置在工装的定位基准两侧，同步动作完成工件的多点夹紧，相比气动、液压驱动的夹紧元件，它不需要外接动力源，结构简单可靠，维护成本极低，适合没有气源、电源的野外作业场景或者小型便携工装使用，在一些需要快速开启的设备检修门、快拆盖板部位，也能看到这类结构的应用，依靠弹簧的持续预紧力保证盖板闭合紧密，拉动拉环就能快速开启，不需要额外的操作工具。结构建模过程中，需要重点关注弹簧的伸缩行程和芯轴运动行程的匹配关系，避免弹簧被压并或者拉伸超出极限变形量，拉环的铰接部位要预留足够的转动间隙，保证拉环转动时不会和芯轴尾部、支架端部产生运动干涉，导向支架的内部型腔要做足够的倒角处理，方便弹簧装配时顺利导入，不会出现弹簧卡滞在型腔台阶处的问题。
