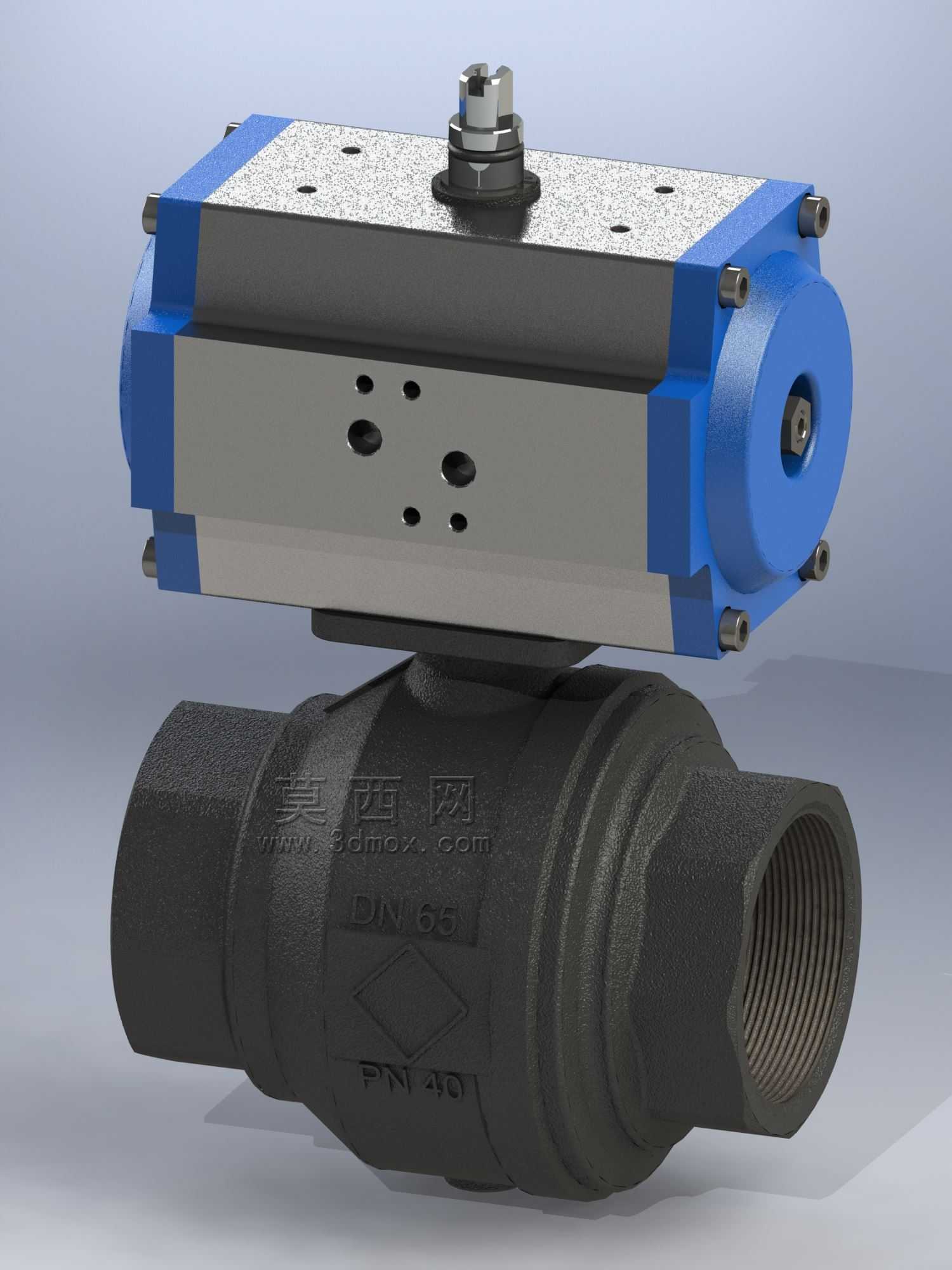

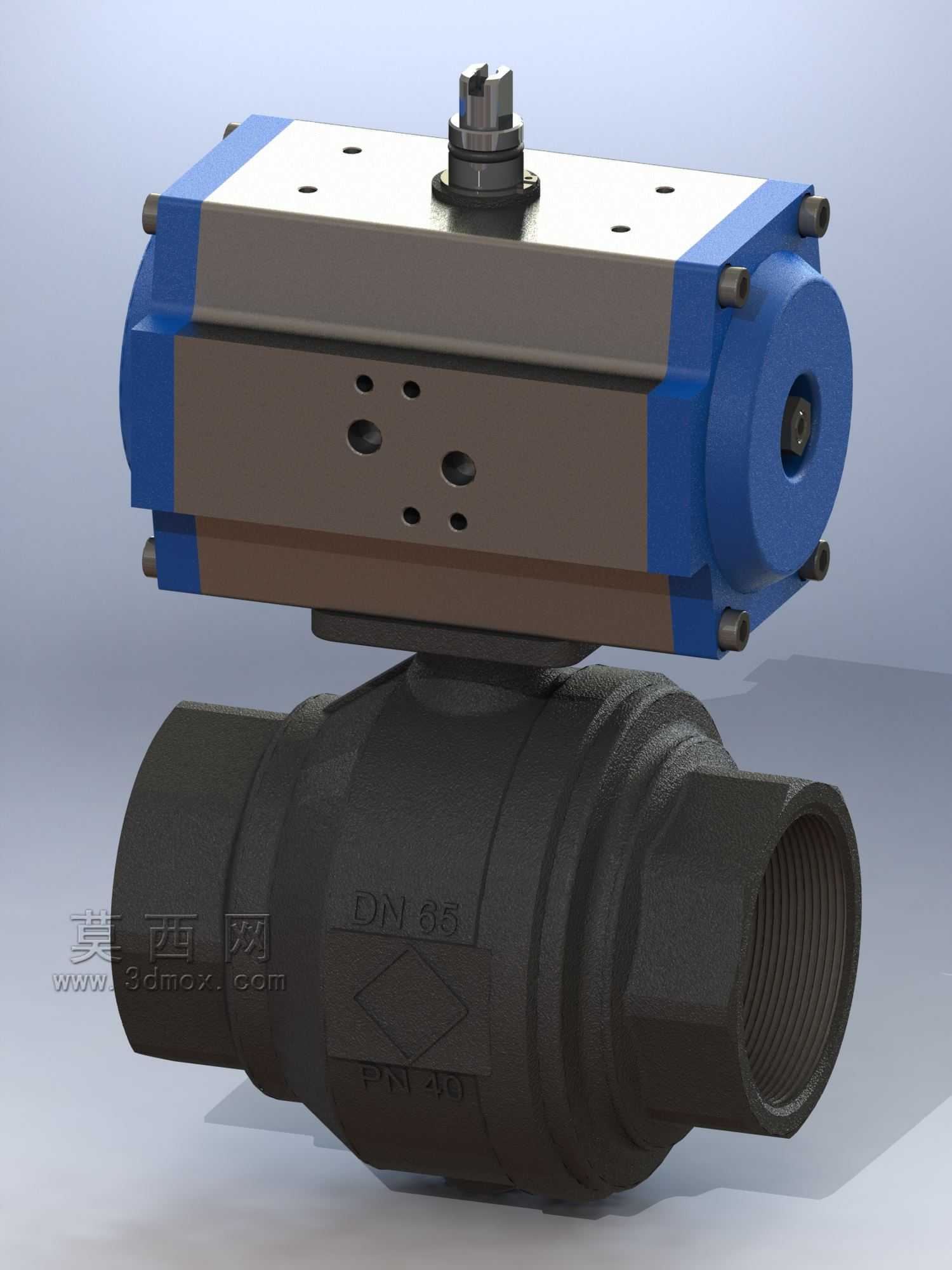

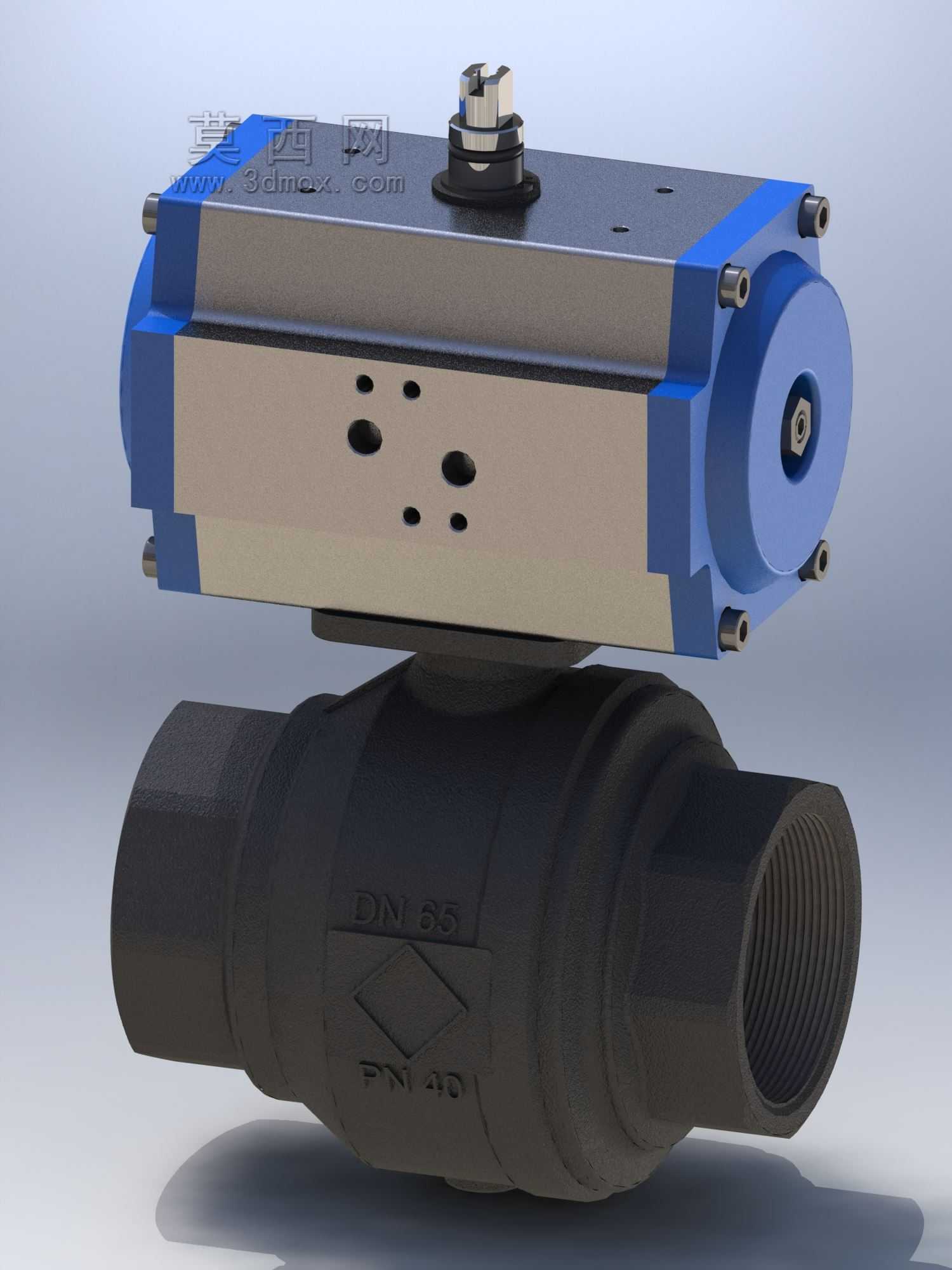

螺纹连接气动双作用两体式球墨铸铁球阀

　　在化工流体输送、市政给排水、中小型工业制程管路的通断控制场景里，这类螺纹连接的气动两体式球墨铸铁球阀是管路系统里的核心执行元件，区别于手动球阀需要人工到现场操作的局限，它搭配气动执行机构可以接入厂区的气动控制回路，实现远程信号触发下的快速启闭，适配需要频繁开关、自动化程度要求较高的管路节点，比如水处理工段的药剂投加管路、小型化工装置的介质切换支路、暖通系统的冷热媒通断控制，都能看到这类阀件的应用。从实际使用的角度看，它的核心功能是通过气动执行器输出的扭矩带动阀杆旋转，让阀体内部的球体转动90度，实现管路通路的全开或者全关，双作用的气动结构意味着阀门的开和关两个动作都依靠压缩空气驱动，相比单作用弹簧复位的结构，它的输出扭矩更稳定，

　　在介质压力波动不大的工况下，动作可靠性更高，不会因为弹簧长期使用出现疲劳失效的问题。阀体采用球墨铸铁材质，相比普通灰铸铁，它的强度、韧性和抗冲击性能都有明显提升，同时成本比铸钢、不锈钢阀体更低，适配水、压缩空气、无强腐蚀性的油品等常规工业介质的输送场景，两体式的阀体结构是把阀体分成左右两个部分通过螺栓锁紧，相比一体式阀体，它的内部加工、球体和阀座的装配难度更低，后期如果需要更换密封件，拆解维护也更方便，不用把整个阀门从管路上完全拆下来就能完成内部密封组件的更换。设计层面上，上部的气动执行器和下部的球阀本体通过支架和连接轴实现同轴装配，执行器的输出轴和阀杆采用扁方或者键连接，保证扭矩传递过程中不会出现打滑，

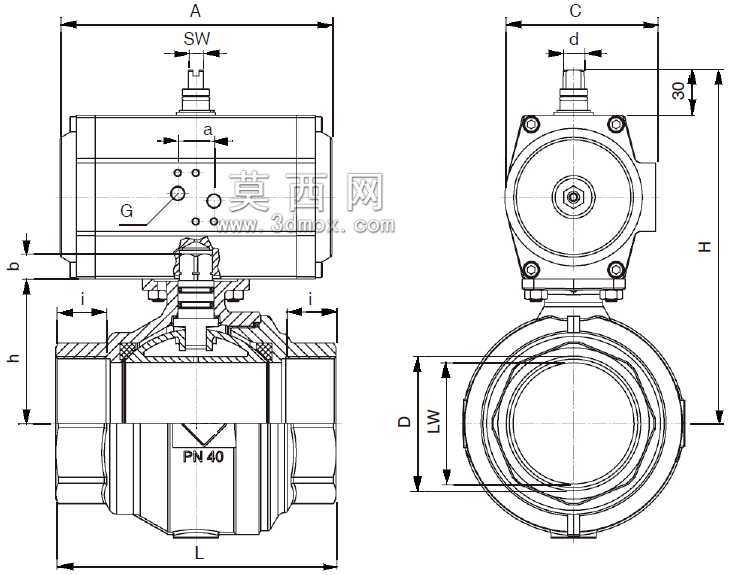

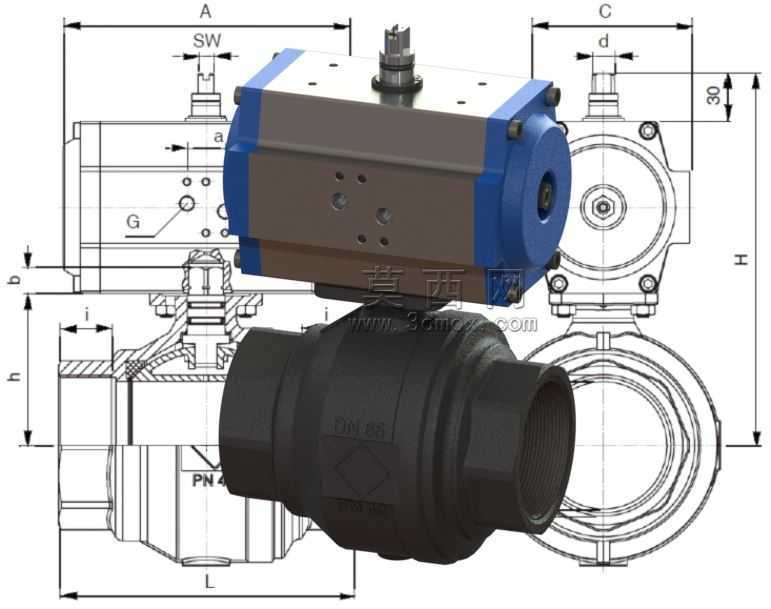

　　执行器两端的气口接入压缩空气后，内部活塞带动齿条运动，把直线运动转化为输出轴的旋转运动，刚好匹配球阀90度回转的动作需求，执行器顶部预留的轴位可以加装限位开关或者位置反馈器，方便中控室实时获取阀门的开关状态。外形尺寸和安装边界上，阀门两端采用内螺纹连接形式，不需要搭配法兰片，安装的时候直接和带外螺纹的管路端拧紧即可，整体安装占用的空间比同通径的法兰球阀小很多，适合管路排布紧凑、安装空间受限的场景；阀体的结构长度、螺纹规格都遵循常规的管路阀件连接标准，能和同通径的普通螺纹球阀实现互换，不用改动现有管路的接口尺寸；上部气动执行器的宽度、顶部的气口位置都做了尺寸优化，安装的时候不会和旁边的管路、支架产生干涉，

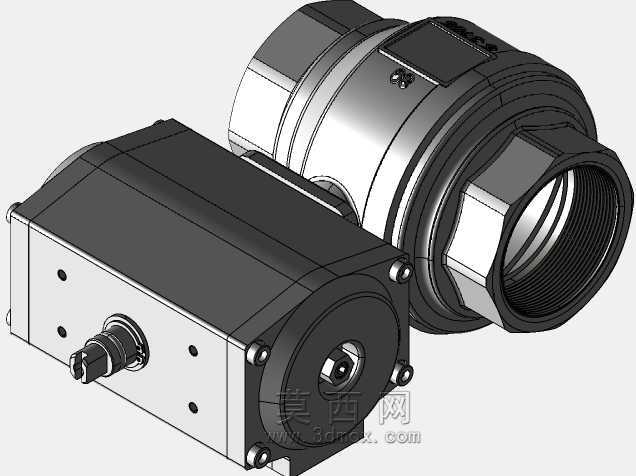

　　执行器侧面的气口预留了足够的接管空间，方便安装气动接头和气管；阀杆部位采用多重密封结构，防止介质从阀杆和阀体的配合间隙泄漏，球体和阀座的密封面采用精加工处理，保证全关状态下的密封性能，全开状态下介质流通的通道和管道内径基本一致，流阻很小，不会造成明显的压力损失。在做三维建模的时候，这类阀件的结构细节需要重点关注几个部分：一是两体式阀体的连接螺栓分布位置，要保证螺栓孔的位置度准确，装配的时候不会出现错位；二是阀杆和球体的配合槽尺寸，要保证扭矩传递的配合间隙合理，既不会因为间隙过大出现开关行程偏差，也不会因为间隙过小导致装配卡滞；三是气动执行器和阀体连接支架的同轴度，要是同轴度偏差太大，阀杆会受到额外的径向力，长期动作会加快阀杆密封的磨损，甚至出现阀杆卡涩的问题；四是螺纹连接端的螺纹尺寸公差，要符合管螺纹的标准要求，保证现场安装的时候能顺利和管路拧紧，不会出现螺纹滑牙、密封不严的问题。从选型适配的角度看，这类球阀因为采用螺纹连接，更适合通径不大、压力等级在中低压范围的管路，要是通径太大，螺纹连接的安装拧紧力矩会非常大，现场安装难度高，而且长期使用后螺纹部位容易出现泄漏，大管径的场景还是更适合法兰连接的阀件；球墨铸铁的阀体材质决定了它不能用在强腐蚀、高温超过材质耐受范围的工况，要是输送强酸强碱或者高温蒸汽类的介质，就需要更换对应的阀体和密封材质。
