推拉式便携数据存储U盘结构设计

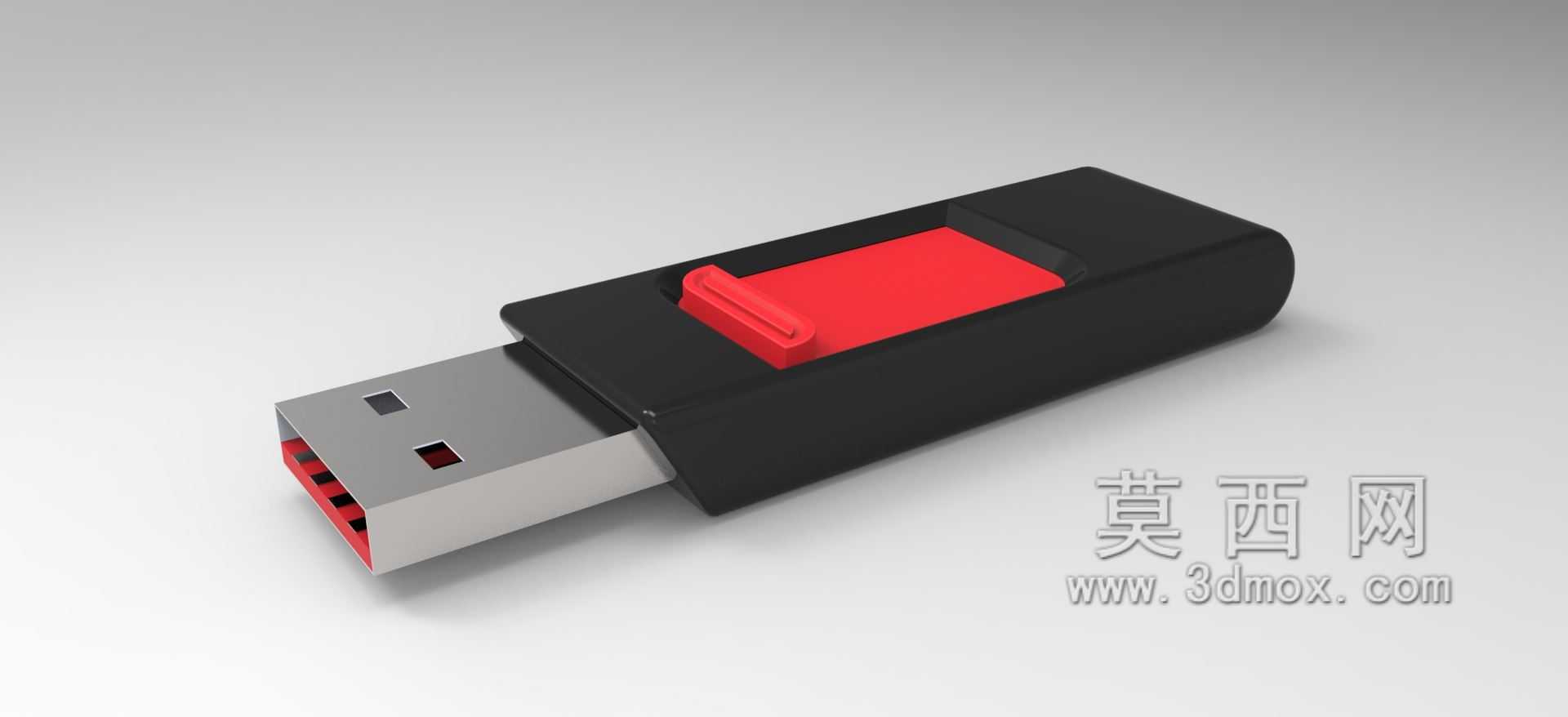

　　日常办公场景里，这类推拉式存储介质是跨设备传输文件的常用载体，不用额外配备保护帽，靠内置的滑动结构就能实现金属接头的伸出与收纳，避免了传统盖帽式U盘容易丢帽的通病，不管是揣在工装裤口袋还是放在工具包侧袋，都不用担心接头被磕碰变形或者被口袋里的金属碎屑堵塞。从结构设计逻辑来看，外壳采用两段式卡扣装配，主体外壳做了圆角过渡处理，握持推压的时候不会硌手，滑动拨块的位置刚好落在拇指自然放置的区域，单手握持时只需要拇指向前推动拨块，就能带动内部的PCB载板向前滑动，将USB金属接头完全推出外壳，推到行程终点时，壳体内置的弹性卡珠会卡入载板对应的定位凹槽，提供清晰的到位反馈，保证插入电脑USB接口时接头不会回缩，拔出时也能保持稳定的连接状态；

　　向后拨动拨块时，卡珠脱离定位槽，载板带着接头完全收回外壳内部，整个滑动行程控制在18毫米左右，既保证接头完全伸出时的插接深度符合USB协议规范，又不会因为行程过长导致整体结构松散。外壳的壁厚设计在1.8毫米，选用ABS材质注塑成型，表面做细咬花处理，既能提升握持时的摩擦力，又能避免日常使用中留下明显的指纹和划痕，红色的滑动拨块和黑色主体外壳做了明显的色彩区分，用户不用刻意寻找就能快速找到操作位置，拨块表面做了横向的防滑筋，即使手上沾有少量油污或者汗渍，推动的时候也不会打滑。金属接头部分采用标准USB Type-A公头尺寸，金属屏蔽壳厚度0.3毫米，内部的胶芯采用耐高温PBT材质，四个导电弹片的镀金厚度满足1万次以上的插拔寿命要求，

　　接头根部和载板连接的位置做了台阶限位，当接头完全伸出时，台阶面刚好抵住外壳前端的内沿，抵消插拔时的轴向推力，避免力量直接传递到PCB板的焊盘上导致开焊。整体外形的长宽高控制在60毫米、20毫米、10毫米的范围内，属于便携存储设备的黄金尺寸，不会因为体积过大遮挡相邻的USB接口，在台式机后置接口或者笔记本紧凑排布的接口上使用时，也不会和旁边的设备产生干涉。内部的PCB载板除了布置闪存颗粒和主控芯片之外，在滑动轨道的对应位置做了耐磨的凸点设计，减少滑动过程中载板和外壳内壁的摩擦阻力，长期使用也不会出现滑动卡顿或者松垮的问题，外壳的装配缝隙控制在0.1毫米以内，既满足注塑件的公差要求，又能阻挡日常使用中的灰尘进入壳体内部，

　　避免电路板积灰导致的接触不良问题。在实际的工业现场调试场景中，这类无帽推拉结构的U盘比传统盖帽式的适用性更强，调试人员经常需要在不同的工控机、编程器之间传输程序，腾不出手来收纳保护帽，推拉结构只需要单指操作就能完成接头的收放，大幅提升操作效率，同时外壳的抗摔性能也经过针对性设计，从1.2米高度自由跌落至水泥地面时，内部的卡扣结构不会脱开，滑动机构也不会出现卡滞，满足工业现场复杂使用环境的要求。设计过程中还特意优化了内部的空间利用率，在有限的壳体空间内预留了放置挂绳孔的位置，用户可以自行搭配挂绳系在钥匙串或者工牌挂带上，进一步降低遗失的概率，挂绳孔的位置做在壳体尾部，和内部的PCB板完全隔开，挂绳承受拉力时不会拉扯到内部的电路板，避免因为外力拉扯导致电路板损坏。
