全地形车管式防滚安全防护框架结构

　　在非道路全地形车辆的结构设计体系中，乘员舱的碰撞安全防护始终是结构开发环节的核心优先级，不同于常规道路乘用车辆的笼式车身承载逻辑，开放式座舱的全地形车在越野穿越、极限攀爬、高速冲坡等场景下，发生翻滚、侧向撞击、正面障碍物碰撞的概率远高于铺装路面行驶场景，管式防滚架作为直接承接碰撞载荷、构建乘员生存空间的核心结构件，其管架布局、管径选型、节点焊接强度、安装点刚度直接决定了极端工况下的乘员安全冗余。

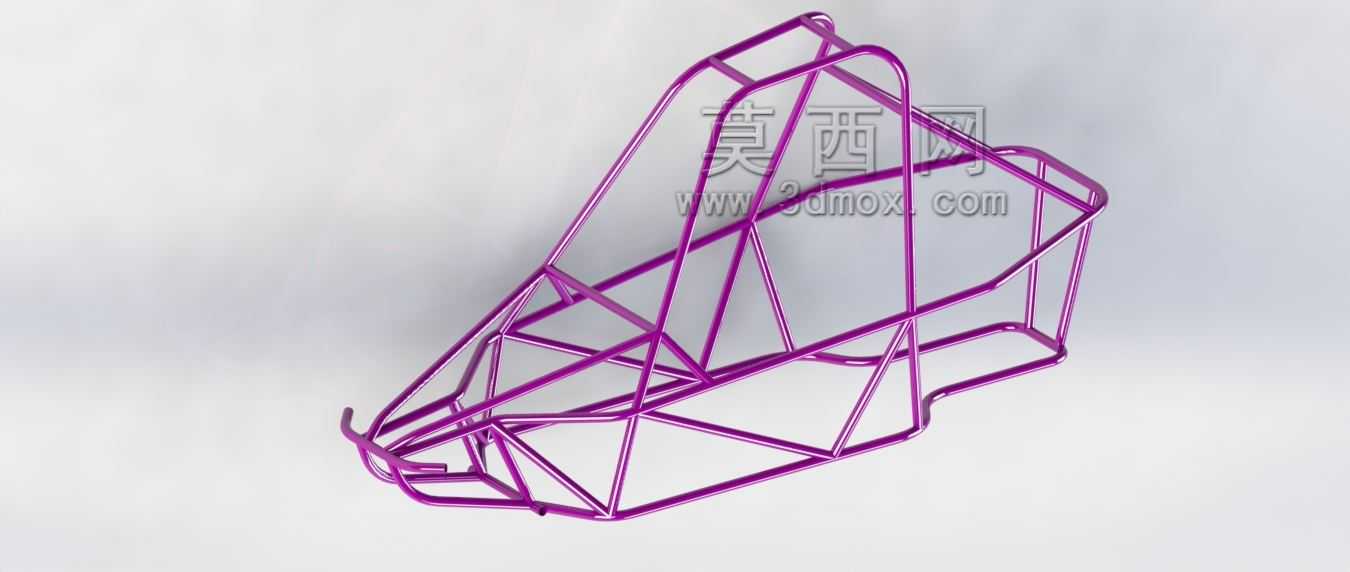

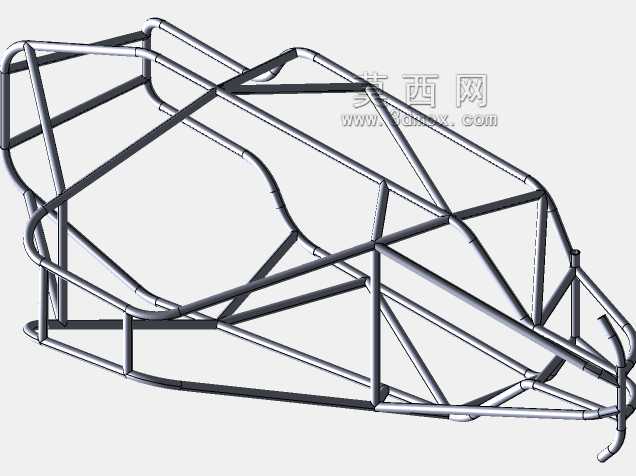

　　这套管式防滚架采用空间桁架结构布局，所有承力杆件均采用冷拔无缝合金钢管弯制拼接，整体轮廓完全贴合全地形车座舱的安装边界，前端延伸至车头前纵梁安装位置，侧向杆件沿座舱两侧门槛梁位置向后延伸，上部形成环绕乘员头部的环形防护圈，后部杆件连接至车架后尾梁的安装支座，整体形成封闭的连续传力路径，没有出现传力路径中断的悬臂结构。从实际工况的载荷传递逻辑来看，当车辆发生正面碰撞时，前端倾斜布置的斜向撑杆会率先将碰撞冲击力沿轴向分散至两侧主纵梁与上部环形框架，避免冲击力直接侵入乘员腿部空间；发生侧向碰撞时，侧向的纵向主管配合横向连接撑杆，可将侧向撞击力传递至对侧结构，防止侧向杆件向内弯折挤压乘员生存空间；当车辆发生180度翻滚、车顶直接接触地面时，顶部的环形框架配合多根斜向加强撑，可将顶部垂向冲击载荷分散至前后四个主安装点，保证座舱内部的乘员头部安全空间不被压溃，按照非道路车辆安全设计规范，该结构可承受相当于十倍整车整备质量的垂向冲击载荷而不发生侵入量超标的塑性变形。

　　在结构细节设计上，所有管件的连接节点均采用相贯线切割满焊处理，避免出现节点应力集中导致的焊缝开裂问题，主承力杆件的管径与壁厚选型经过多轮碰撞仿真迭代，在保证结构强度冗余的前提下尽可能控制整体重量，不会过度增加车辆上部质量导致整车重心升高影响越野操控稳定性。安装点位的设计完全适配量产全地形车的原有车架安装孔位，不需要对原车车架进行额外的打孔切割改装，主安装点均采用带加强衬板的螺栓连接结构，配合防松螺母可保证长期越野颠簸工况下不会出现连接松动。框架内部预留了安全带安装支座、座椅固定点的安装位置，可直接适配多点式竞赛安全带与运动座椅的安装，不需要额外在框架上焊接附加支座。侧向框架的位置避开了方向盘、换挡机构、脚踏的操作空间，乘员上下车的通道位置也做了杆件避让处理，不会出现影响正常驾驶操作的干涉问题。

　　不同于封闭车身的内置防滚结构，这套外露式管式防滚架除了核心的碰撞防护功能外，还可作为外接附件的安装基础，前部可固定辅助射灯、前防撞护板，上部可安装车顶行李架、备用油桶固定座，后部可挂载备胎、工具收纳箱，兼顾了越野场景下的附件拓展需求。在实际越野赛事与户外穿越场景中，这类管式防滚架是全地形车改装与赛事安全规范中的强制配置，可在车辆发生翻滚、坠崖、撞击障碍物等极端事故时，最大程度保留座舱的完整生存空间，避免车身结构变形挤压乘员，同时也能提升整车车架的整体扭转刚度，减少越野工况下车架的扭转变形，提升车辆在颠簸路面的操控响应精度。
