汽车差速器总成三维结构设计

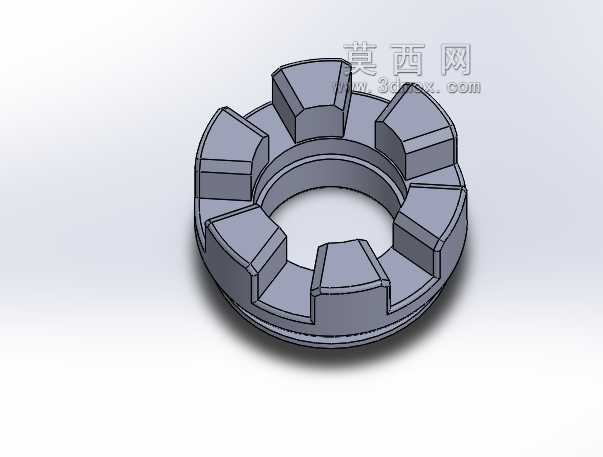

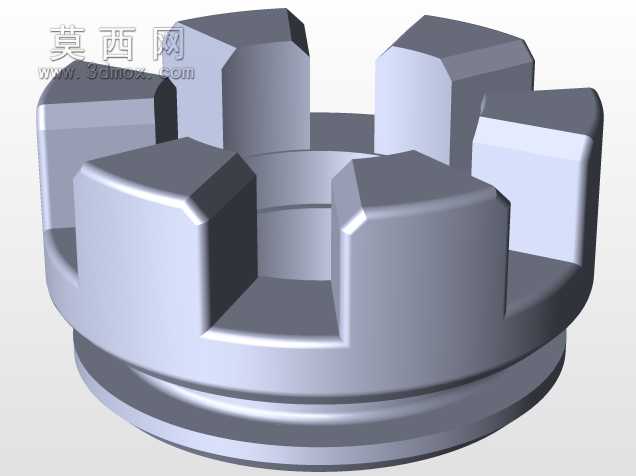

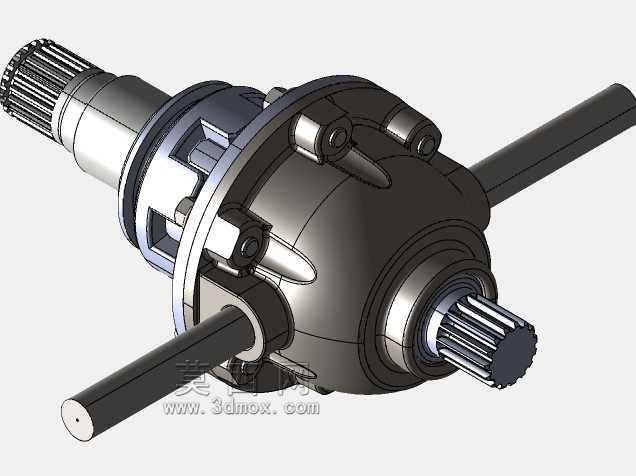

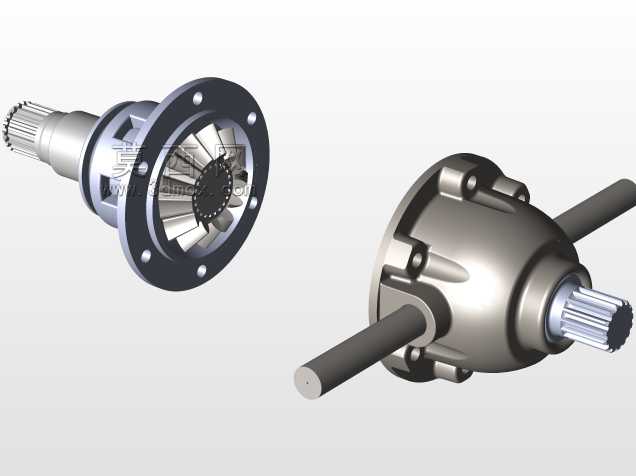

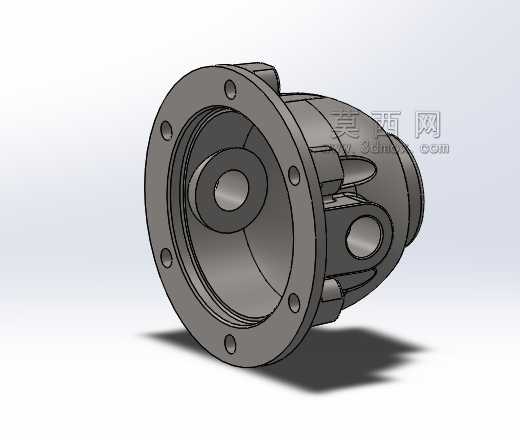

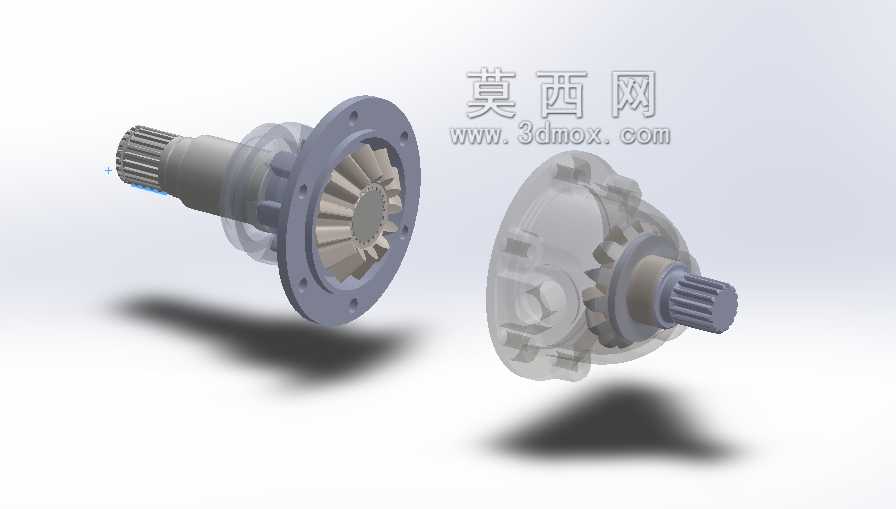

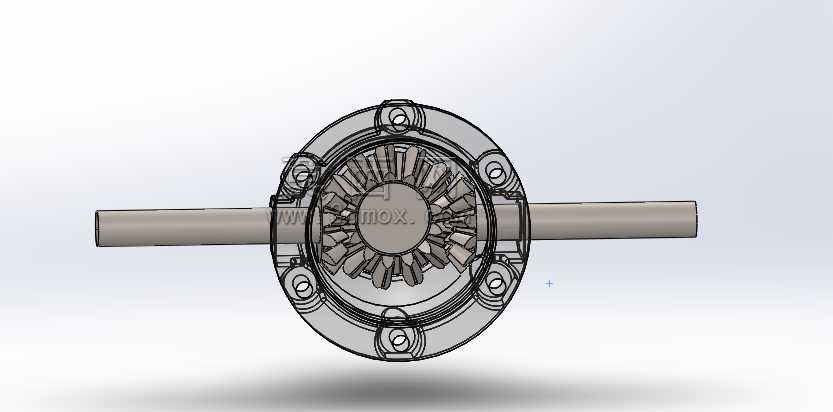

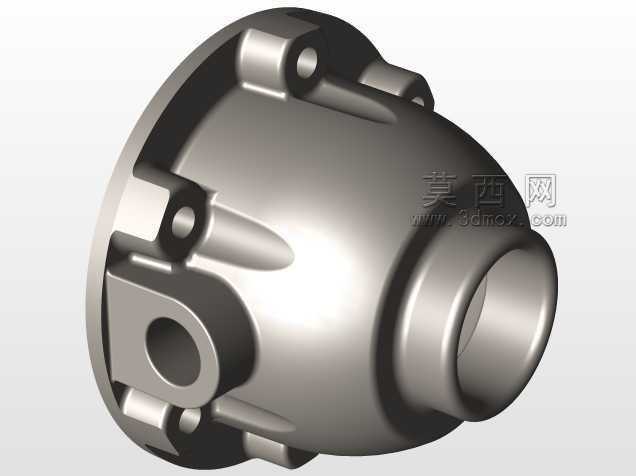

　　在整车底盘传动系统的布局中，差速器是连接主减速器与两侧驱动轮的核心传动部件，其核心作用是在车辆转弯或行驶于不平路面时，允许两侧驱动轮以不同转速转动，抵消轮胎滚动时的行程差，避免轮胎出现滑拖、异常磨损，同时保证动力能够稳定传递至两侧车轮，兼顾车辆行驶的平顺性与操控稳定性。这套差速器总成的结构设计，完全围绕乘用车辆的前置后驱、四驱车型的传动布局需求展开，整体采用对称式锥齿轮差速结构，是目前量产乘用车辆中应用最广泛的差速结构形式，结构可靠性高，传动效率稳定，维护成本低。从结构组成来看，这套总成包含差速器壳体、行星齿轮轴、两个行星锥齿轮、两个半轴锥齿轮、连接法兰、花键输出轴几个核心部分。差速器壳体采用一体化铸造成型后二次机加工的工艺路线，

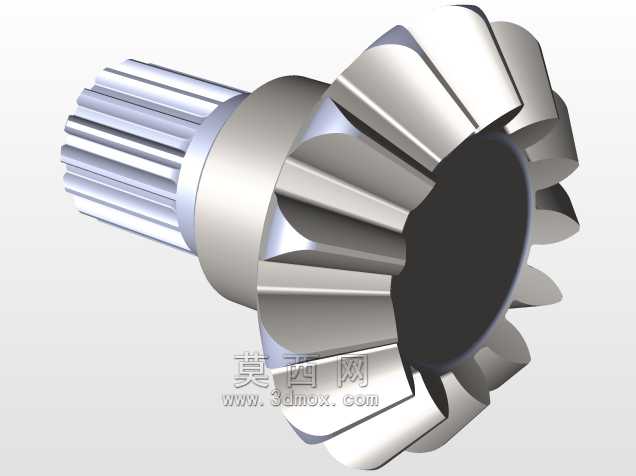

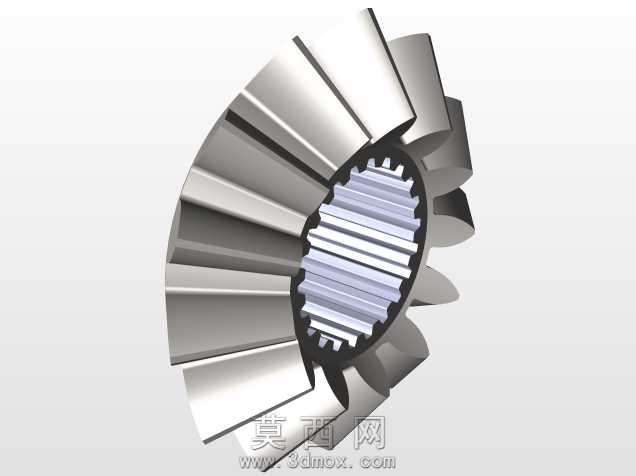

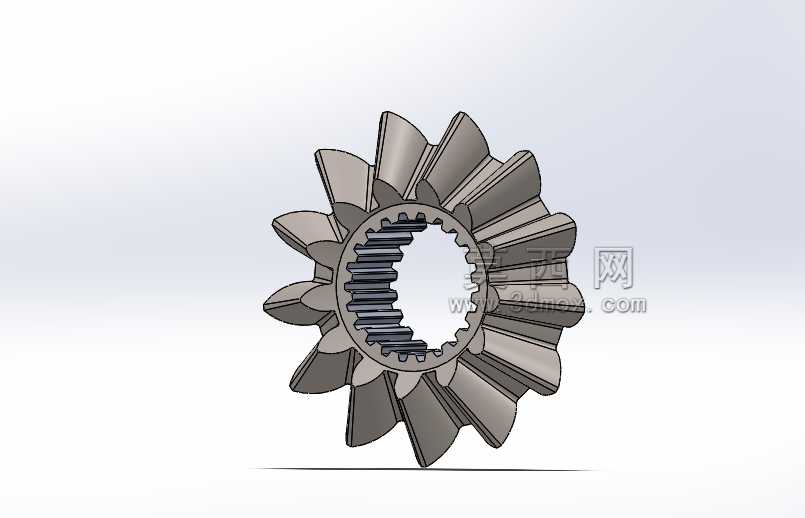

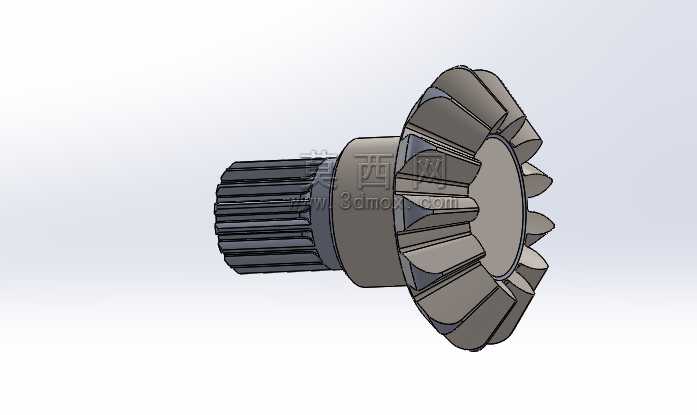

　　壳体外侧的法兰端面设置有均布的螺栓安装孔，用于和主减速器的从动锥齿轮刚性连接，接收主减速器传递来的动力输入；壳体内部预留有行星齿轮轴的安装通孔，以及半轴齿轮的安装定位腔，腔体内壁加工有耐磨垫片的安装定位槽，用于放置减磨垫片，降低齿轮端面与壳体内壁的摩擦损耗，延长部件使用寿命。行星齿轮轴采用过盈配合的方式穿入差速器壳体的对应通孔中，两个行星锥齿轮通过内孔空套在行星齿轮轴的两端，齿轮背面为球面结构，与壳体内腔的球面定位面贴合，保证行星齿轮在随壳体公转的同时，能够顺畅绕行星齿轮轴自转，实现差速功能。两个半轴锥齿轮分别布置在差速器壳体的两侧轴线位置，与行星锥齿轮保持恒定的啮合间隙，齿轮内孔加工有渐开线花键，用于和两侧驱动半轴的花键轴配合，

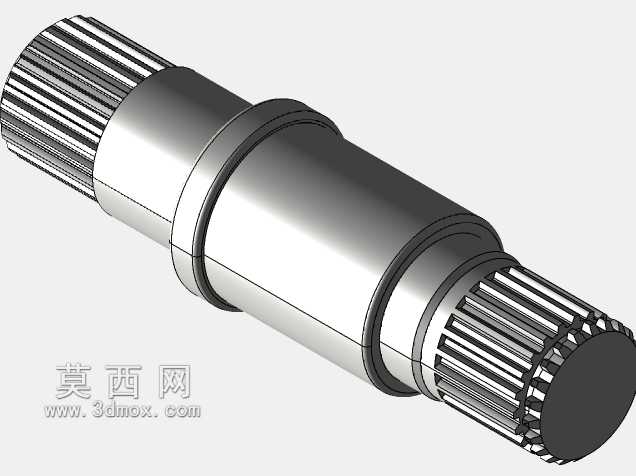

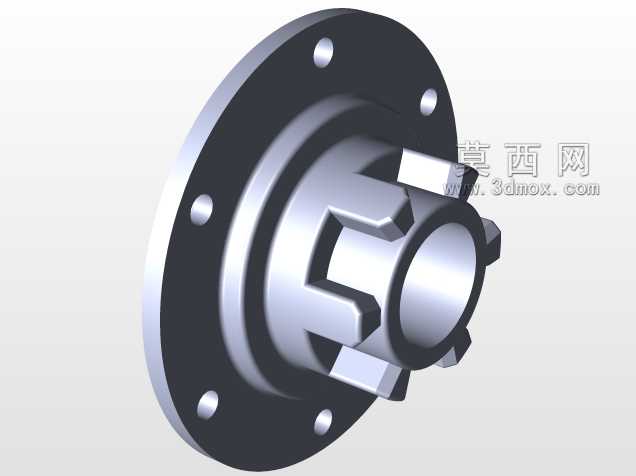

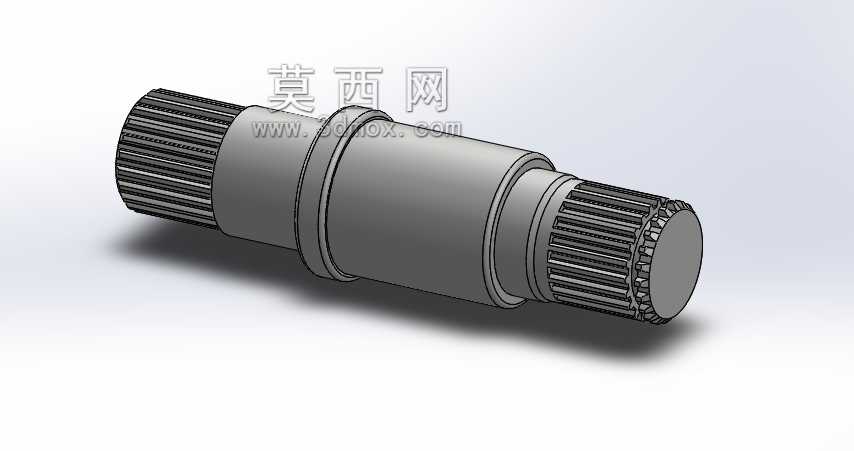

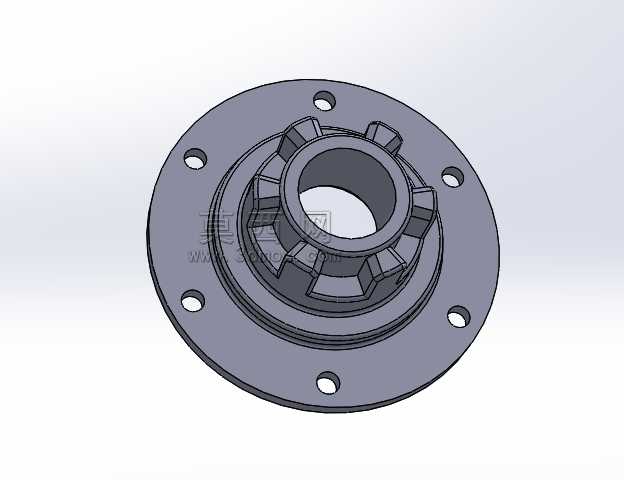

　　将差速后的动力分别传递至左右驱动轮。两侧的输出法兰与花键轴采用一体化设计，法兰端面的安装孔位与轮边轴承座、制动底板的安装孔位完全匹配，安装时可直接通过螺栓与轮边组件固定，花键轴的伸出长度、轴径尺寸均按照常规乘用车型的轮边安装边界设计，能够适配多数同级别车型的轮边安装空间，不需要额外改动桥壳的内部结构即可完成替换安装。在设计过程中，齿轮参数的匹配是核心环节，行星齿轮与半轴齿轮的模数、压力角、螺旋角参数完全匹配，啮合重合度控制在合理区间，保证动力传递过程中齿轮啮合平稳，冲击载荷小，能够承受车辆急加速、急减速时的瞬时冲击扭矩；齿轮的齿面加工精度按照传动齿轮的常规精度等级设计，既能够满足传动噪音控制的要求，也不会过度提升加工成本。差速器壳体的壁厚设计经过受力校核，在保证壳体刚性、能够承受最大传动扭矩的前提下，尽可能优化壁厚分布，降低总成的整体重量，符合整车轻量化的设计趋势。壳体上的安装孔位位置度公差严格控制，保证主减速器从动齿轮安装后的端面跳动量在允许范围内，避免主减速齿轮啮合时出现偏磨、异响问题。从实际装车的应用场景来看，这套差速器总成可适配1.6L-2.5L排量区间的乘用车辆，既可以用于传统燃油车型的后桥驱动结构，也可适配混动车型的电驱桥传动结构，整体安装边界与多数量产车型的桥壳内腔尺寸兼容，在进行车型改款、传动系统匹配时，可直接借用这套结构进行参数微调，大幅缩短传动系统的开发周期。在装配流程上，这套结构的装配逻辑清晰，

　　先将减磨垫片放入差速器壳体内腔的定位槽中，依次装入两侧半轴齿轮，再装入行星齿轮与行星齿轮轴，调整好齿轮啮合间隙后，穿入行星齿轮轴的固定锁销，防止行星齿轮轴在工作过程中出现轴向窜动，之后将差速器壳体的合盖螺栓按照规定扭矩拧紧，即可完成差速器核心部分的装配，后续再压装两侧的轴承、连接法兰，就可以装入主减速器壳体中与主减齿轮配合。在日常使用场景中，这套差速器结构的润滑完全依赖桥壳内的齿轮油，壳体上设计有对应的油道通孔，车辆行驶时齿轮油可通过通孔进入差速器壳体内部，对各个齿轮啮合面、配合轴面进行充分润滑，带走摩擦产生的热量，保证部件长期工作的稳定性。针对车辆行驶中可能出现的单边车轮打滑场景，这套对称式锥齿轮差速器的扭矩分配特性为平均分配扭矩，虽然不具备锁止功能，但可通过搭配电子限滑系统实现打滑车轮的制动，提升车辆在低附着路面的通过能力，适配城市SUV、家用轿车的日常使用需求，完全能够覆盖城市道路、乡村非铺装路面等常规行驶场景的使用要求。
