汽车传动系统用差速齿轮结构

项目分类:齿轮 发布时间:2021-11-04 ID:368389
  • 汽车传动系统用差速齿轮结构
  • 汽车传动系统用差速齿轮结构
  • 汽车传动系统用差速齿轮结构
  • 汽车传动系统用差速齿轮结构

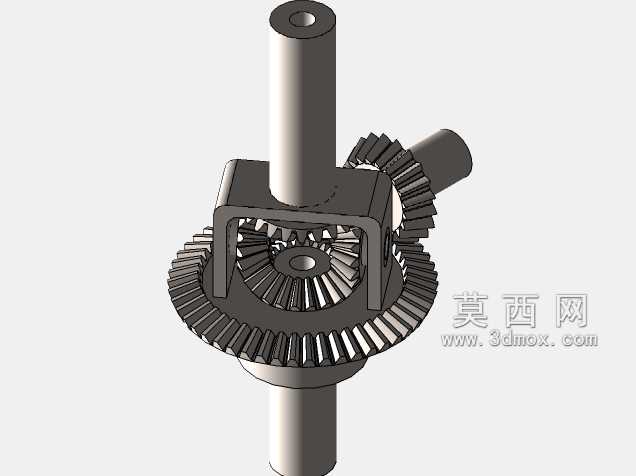

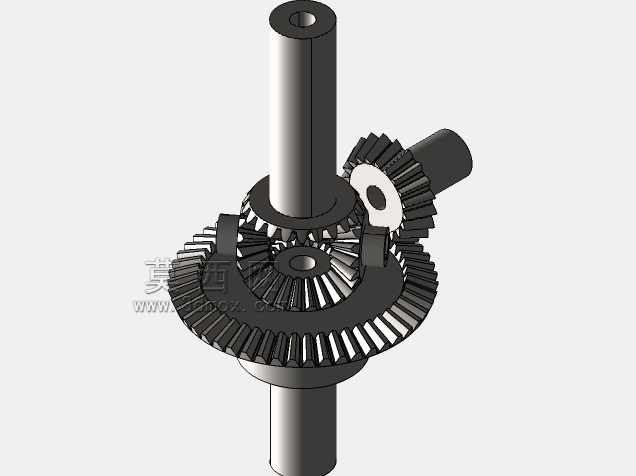

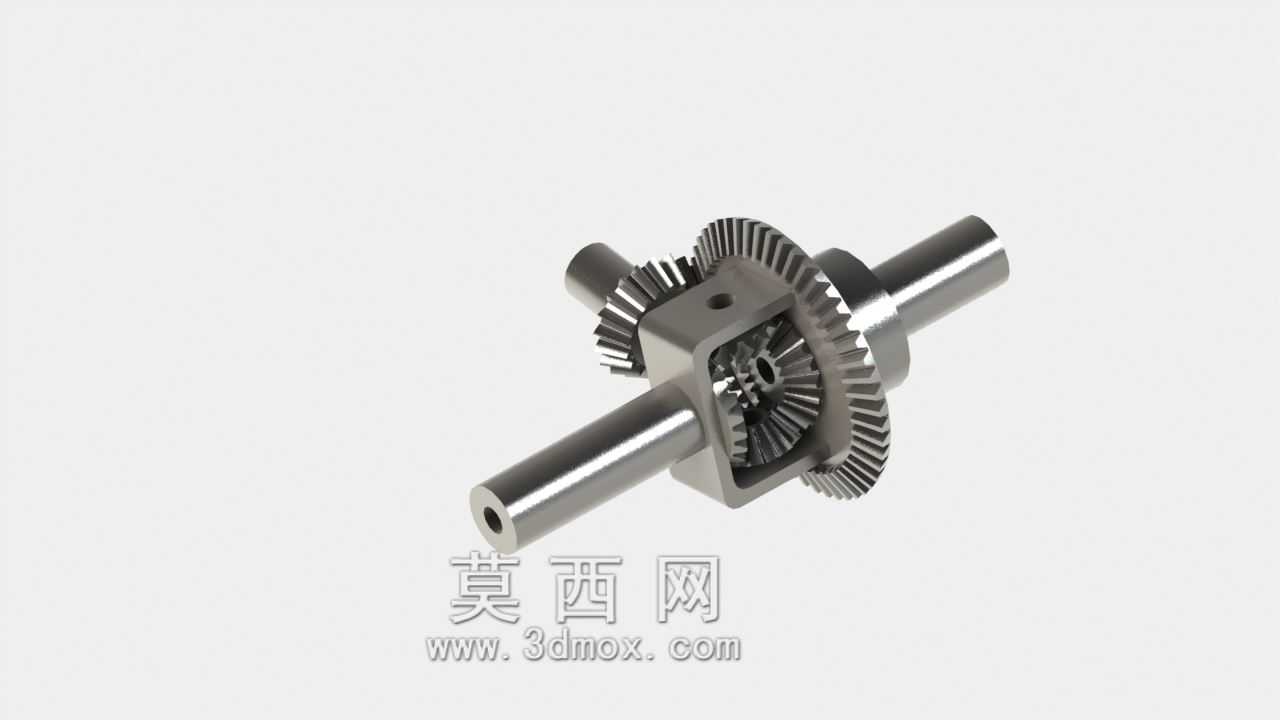

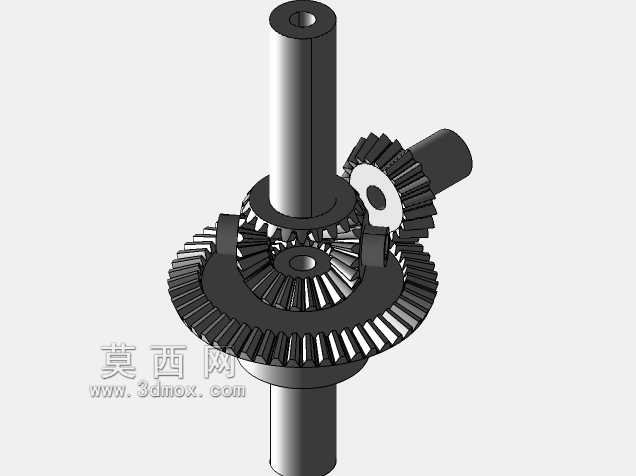

  差速齿轮作为车辆传动系统的核心功能部件,主要应用在需要两侧驱动轮存在转速差的行走场景中,不管是民用乘用车辆的驱动桥,还是巴哈越野赛车的传动总成,甚至部分小型工程行走设备的轮边传动结构,都需要这类锥齿轮组合结构来实现动力的直角换向传递,同时满足转弯、颠簸路面行驶时两侧车轮的不同转速需求,避免轮胎出现滑拖、异常磨损,也能保证转向过程中整车的操控稳定性。从实际功能来看,这套差速齿轮结构通过十字轴或者差速壳体内的行星齿轮轴,将主减速器传来的动力分流给两侧半轴齿轮,当车辆直线行驶时,行星齿轮随差速壳体整体公转,自身不发生转动,两侧半轴齿轮转速保持一致,动力均匀分配给两侧车轮;当车辆转弯或者行驶在凹凸不平的路面时,

  两侧车轮的滚动半径对应的行驶距离出现差值,此时行星齿轮在公转的同时会绕自身轴线自转,自动调整两侧半轴齿轮的转速,让外侧车轮转速高于内侧车轮,保证车轮始终处于纯滚动状态,减少传动系统的附加载荷。在设计思路上,这套差速齿轮采用的是直齿锥齿轮啮合结构,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合中小扭矩的传动场景,比如巴哈赛车这类轻量化越野车辆的传动系统,不需要过高的加工精度就能满足使用需求;差速壳体采用分体式框型结构,既可以容纳内部的行星齿轮与半轴齿轮,也预留了主减速从动锥齿轮的安装止口,能够直接与主减速大锥齿轮通过螺栓或者过盈配合连接,动力从输入轴的主动锥齿轮输入,带动差速壳体上的从动锥齿轮转动,进而完成动力的传递与分流。

  从安装边界来看,两侧半轴的安装轴径保持同轴度设计,轴段预留了轴承安装位与半轴连接的花键结构,整个差速总成的安装中心距与主减速齿轮的啮合间隙可以通过两侧的轴承调整垫片进行微调,保证锥齿轮的啮合印痕处于齿面中部,避免出现偏载、打齿的问题;整体结构的径向尺寸围绕从动锥齿轮的齿顶圆进行设计,不会超出驱动桥桥壳的内部安装空间,轴向尺寸则匹配两侧半轴的安装长度,保证半轴插入半轴齿轮花键后有足够的啮合长度,不会出现松脱、传力不足的问题。在实际选型匹配过程中,需要注意行星齿轮与半轴齿轮的齿数匹配,通常行星齿轮数量为2个或者4个,根据传递的最大扭矩进行选择,这套结构采用2个行星齿轮的设计,适合小排量、轻量化的车辆使用,

  齿轮模数根据最大输入扭矩计算确定,保证齿根弯曲强度与齿面接触强度满足极限工况下的载荷要求,比如巴哈赛车在跳跃落地、急加速时的冲击载荷,需要齿轮材料具备足够的韧性与表面硬度,通常会采用渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够的韧性来承受冲击载荷。另外,整个差速齿轮结构的润滑需要匹配驱动桥的齿轮油润滑方式,差速壳体上会预留油孔,保证齿轮啮合过程中齿轮油能够进入壳体内部,对行星齿轮、行星齿轮轴、半轴齿轮的啮合面进行润滑与散热,避免长时间高负荷运转下出现齿面胶合、过热失效的问题;装配过程中需要保证行星齿轮轴的定位可靠,通常采用卡簧或者定位销将行星齿轮轴固定在差速壳体上,避免运转过程中轴出现窜动,导致齿轮啮合错位,引发传动异响或者齿轮损坏。在三维建模过程中,这类锥齿轮的建模需要准确还原齿形参数,包括分锥角、齿顶高系数、顶隙系数、变位系数等参数,保证齿轮装配后啮合间隙在0.1-0.3mm的合理范围内,既不会因为间隙过大出现传动冲击异响,也不会因为间隙过小导致运转卡滞、润滑不足;同时差速壳体的安装孔位、轴承位的尺寸公差需要按照机械设计标准进行标注,保证后续加工、装配的互换性,不需要额外修配就能完成总成的组装。
