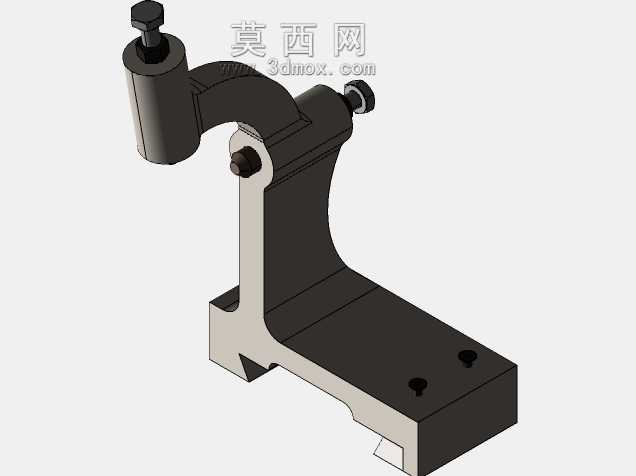

在普通卧式车床的长轴类、异形件切削加工作业场景中,工件悬伸过长带来的切削振颤、挠度变形始终是影响加工精度的核心痛点,这款移动架正是针对这类加工痛点设计的配套支撑部件,可直接适配多数普通卧式车床的床身导轨安装基准,在加工过程中跟随刀架进给路径同步调整支撑位置,为悬伸工件提供稳定的径向支撑,抵消切削力带来的工件形变。从实际加工用途来看,该部件主要承担长轴类工件车削时的辅助支撑功能,区别于固定安装的中心架,这款移动架可沿床身导轨灵活滑移,无需反复拆装调整定位,在加工阶梯轴、长丝杠、细长杆类零件时,能根据刀具切削位置实时调整支撑点位,避免工件因自身重力或切削径向力产生弯曲变形,同时可有效降低切削过程中的振纹,
提升工件表面加工质量与尺寸一致性。从功能特性上看,该移动架采用悬臂式支撑结构,上部设置可调节的压持支撑头,支撑端配备耐磨接触头,可根据工件直径调整压合行程,适配不同直径规格的工件装夹需求;中部铰接转轴部位设置锁紧结构,调整到位后可快速锁止支撑臂角度,避免加工过程中支撑位置偏移;下部的安装基座完全匹配车床床身导轨的截面轮廓,可通过压板结构快速锁紧在导轨任意位置,滑移时阻力均匀,不会出现卡滞或窜动问题。设计过程中优先考虑了车床操作的实际空间边界,整体结构避开了刀架的进给运动路径,支撑臂的弯折角度经过反复校核,在车刀进行外圆切削、端面切削时都不会产生运动干涉,操作人员更换刀具、测量工件尺寸时也不会被托架结构阻挡。
安装基准面的形位公差严格遵循车床附件的配套精度要求,基座与导轨贴合面的平面度控制在0.02mm以内,保证托架安装后支撑头的回转中心与车床主轴中心保持同轴,避免支撑时对工件产生额外的侧向推力。支撑头的调节行程覆盖了常规车床加工的常见工件直径范围,从直径20mm的细长杆到直径120mm的轴类零件都可稳定夹持支撑,调节螺杆采用细牙螺纹设计,微调精度可达0.1mm,可精准控制支撑预紧力,既不会因预紧力过大导致工件变形,也不会因预紧力不足失去支撑效果。结构选材上,支撑臂与基座采用铸铁材质一体铸造成型,经过时效处理消除内应力,长期使用不会产生形变,铰接部位的转轴采用调质处理的45号钢制作,配合铜套耐磨衬套,反复调整转动也不会出现磨损间隙,
保证长期使用的支撑精度。在实际车间加工场景中,这类移动架的使用频率极高,尤其是在小批量多品种的轴类零件加工中,可大幅减少工件装夹找正的辅助时间,同时降低细长轴加工的废品率,相比传统的固定中心架,移动架的操作便捷性更高,不需要在每次走刀后重新拆装调整位置,可跟随刀架的进给节奏同步移动支撑点,在加工长径比超过20的细长轴时,能将工件的切削挠度控制在允许范围内,保证圆柱度、表面粗糙度等加工精度指标符合工艺要求。设计时还充分考虑了排屑需求,基座下部预留了足够的排屑空间,车削产生的铁屑不会堆积在安装基面影响滑移精度,支撑臂的倾斜角度可引导切削液顺着臂体回流到机床接屑盘,不会出现切削液积存锈蚀结构的问题。整体结构没有多余的冗余设计,所有受力部位都经过力学校核,在最大支撑载荷下的结构变形量小于0.01mm,完全满足常规车削加工的支撑刚度要求,同时整体重量控制合理,单人即可完成安装、位置调整与锁紧操作,不需要额外的吊装辅助,适配车间一线操作人员的实际使用习惯。
