汽车H7卤素前照灯泡三维结构设计

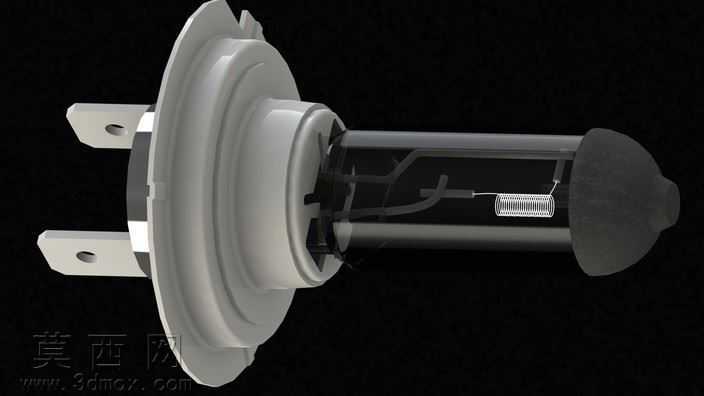

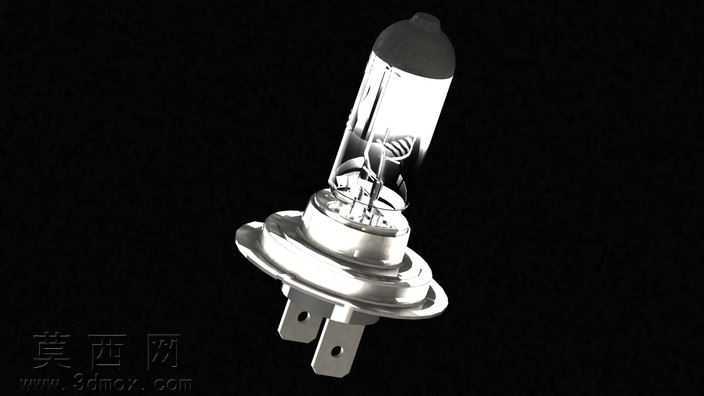

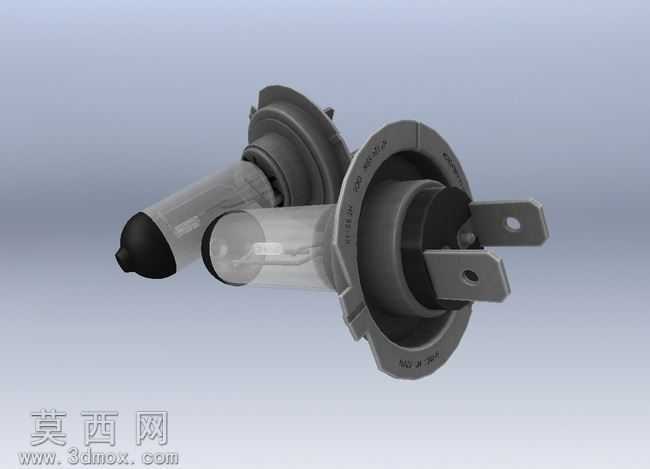

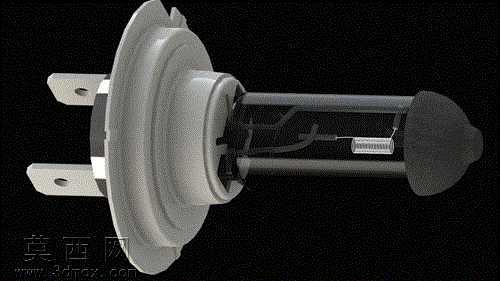

本作品为汽车照明系统常用的H7规格卤素前照灯泡三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对照H7灯泡的实物测绘尺寸与行业通用规格参数，确定整体建模的比例基准，从灯泡尾部的插接供电结构开始搭建基础特征：首先构建两个平行分布的扁状插脚，插脚的开孔位置、厚度、间距严格遵循H7灯泡的通用安装标准，保证后续与灯座的适配性；插脚与灯头连接的密封底座部分，采用旋转凸台特征生成多层阶梯式的密封盘结构，表面的防滑棱、定位卡槽通过拉伸切除与环形阵列特征完成，还原金属底座的冲压成型结构质感。灯头内部的绝缘固定结构采用耐热塑料材质的视觉表现，通过不同灰度的材质参数区分金属导电插脚与绝缘固定座的材质差异，玻璃泡壳部分采用透明玻璃材质，设置合适的折射率与透光率参数，还原石英玻璃的通透质感，同时在泡壳内部完成灯丝支撑结构、螺旋钨丝灯丝、钼丝引线的细节建模：灯丝部分采用螺旋扫描特征生成细密的钨丝螺旋结构，支撑引线通过扫掠特征构建弯折的金属丝形态，精准还原卤素灯泡内部的导电与发光结构布局。泡壳前端的黑色遮光帽采用哑光耐高温涂层材质，通过曲面切除与圆角特征处理边缘的过渡结构，避免尖锐棱角的失真问题。渲染阶段采用深色背景突出灯泡的结构细节，针对金属底座部分设置金属反射材质参数，模拟镀锌金属件的微弱反光效果，玻璃泡壳部分添加轻微的环境反射效果，还原玻璃表面的光影层次，内部灯丝部分设置微弱的自发光参数，直观体现其发光功能属性。建模过程中对各部件的装配关系进行了严格的干涉检查，保证插脚、底座、泡壳、内部支撑结构的同轴度与装配间隙符合实际产品的生产装配逻辑，所有特征均采用参数化驱动，可根据不同功率规格的H7灯泡参数快速调整灯丝长度、泡壳尺寸等参数，适配不同车型的照明配件设计需求，整体模型完整还原了H7灯泡从外部安装结构到内部发光组件的全部细节，可用于汽车照明系统的装配演示、配件选型参考以及相关教学场景使用。
