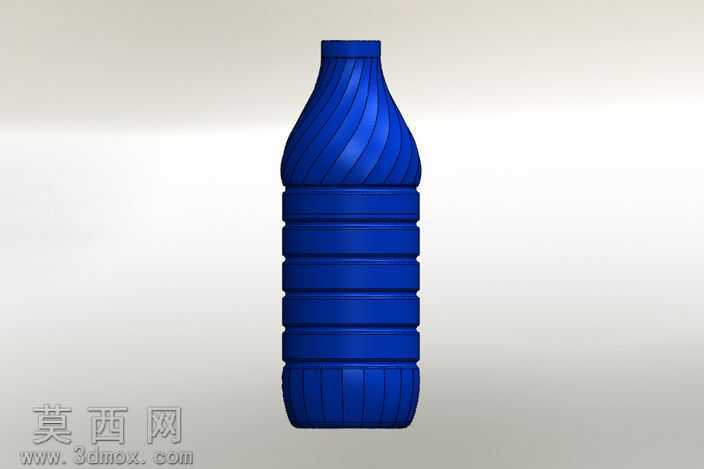

一升容量斜纹防滑PET饮料包装瓶

本作品为1升规格PET饮料包装瓶的三维参数化模型，建模阶段以实际量产饮料瓶的尺寸规范为基准，先通过草图绘制瓶身的纵向轮廓曲线，精准标定瓶口螺纹段的公称直径、瓶肩过渡弧度、瓶身直段直径与瓶底内凹结构的比例关系，确保整体容量符合1升的设计要求。瓶身上部采用螺旋斜向纹理设计，建模时通过投影曲线将斜纹路径映射到瓶身回转曲面上，再通过扫掠命令生成均匀分布的斜向凸棱结构，既提升了瓶身握持时的摩擦力，避免手持时打滑脱落，也通过纹理排布强化了瓶身的视觉辨识度。瓶身中段设置多道等距分布的环形加强筋，通过环形阵列与曲面加厚命令生成凸起的环带结构，有效提升薄壁PET瓶身的径向抗挤压能力，减少灌装、运输、堆叠过程中瓶身发生凹陷变形的概率，同时环形筋的排布也让瓶身视觉层次更清晰。瓶底部分采用花瓣式内凹结构设计，通过多段曲面放样生成底部的支撑凸脚与中心内凹区域，既保证瓶子放置时的稳定性，也能平衡瓶内灌装后的压力分布，提升瓶底的抗冲击性能。材质设置阶段，针对PET塑料的材质特性，调整材质的透明度、折射率与表面粗糙度参数，还原PET材质半通透的质感，同时为瓶身赋予深蓝色的基础色调，模拟常见瓶装饮用水的外包装视觉效果。渲染阶段采用柔和的漫反射光源环境，调整光影角度凸显瓶身斜纹与环形筋的立体结构，清晰展现各部分结构的衔接过渡效果，所有曲面均做了连续性优化，避免出现建模棱角、曲面褶皱等问题，模型结构完整，可直接用于包装结构验证、外观设计展示、灌装生产线适配模拟等场景，还原了量产PET瓶的核心结构特征与实用设计逻辑。
