立式手动喷砂机内阁结构三维设计

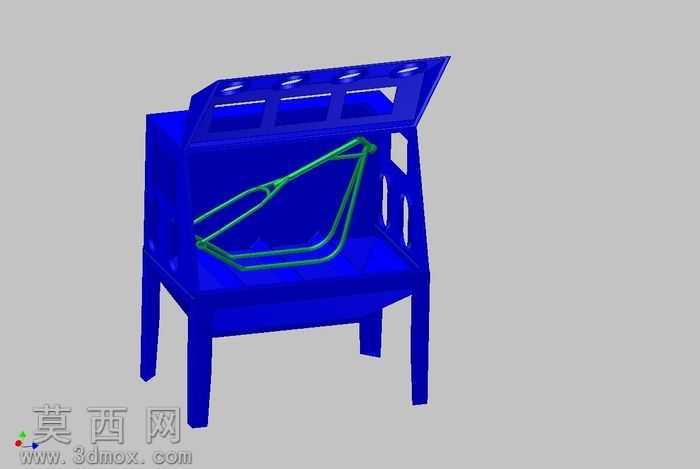

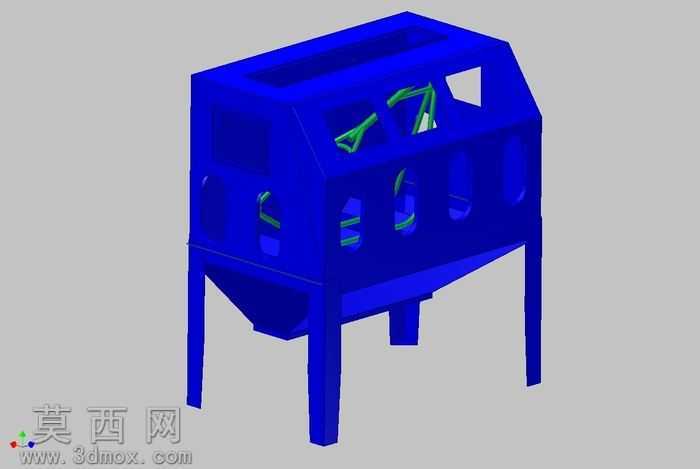

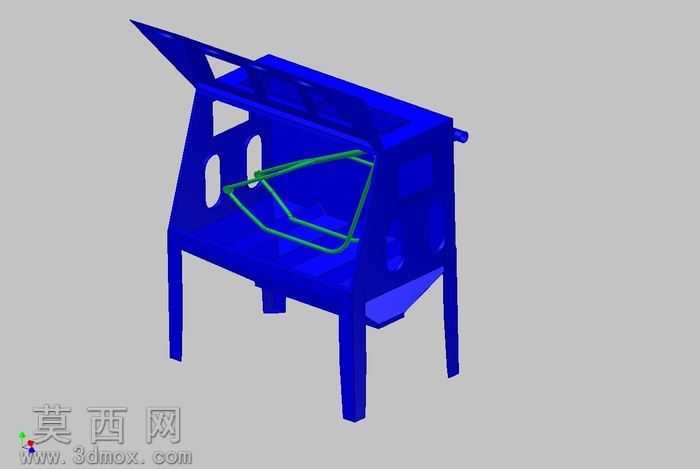

本模型为立式手动喷砂机的内阁主体结构三维设计，建模过程中严格遵循手动喷砂设备的实际功能布局逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建。模型整体采用立式柜式机架结构，四条支撑腿做了等距承重分布设计，保证设备放置与作业过程中的结构稳定性，柜体主体采用一体化围合式结构设计，预留了操作视窗与手部操作开口，符合手动喷砂作业的人机交互需求。建模阶段对柜体内部的喷砂作业舱做了独立分区设计，舱体下部设置了倾斜式集砂斗结构，能够实现磨料的自动归集与回收，减少作业过程中的磨料散落损耗；柜体内部设置的绿色管路结构为喷砂管路的布设走向示意，还原了实际设备中喷砂枪的供料、供气路径排布逻辑，管路走向避开了操作区域，避免作业过程中管路干涉操作动作。材质渲染阶段，对柜体主体金属机架部分赋予了深蓝色哑光金属材质，还原工业设备机架的喷塑漆面质感，内部管路部分赋予了亮绿色工程塑料材质，与主体机架形成清晰的视觉区分，便于观察内部管路布设结构；作业舱内部做了浅灰色哑光材质处理，模拟喷砂舱内的耐磨橡胶衬层质感，符合实际设备的耐磨防护设计需求。设计过程中充分考虑手动喷砂机的实际使用场景，柜体上部设置了倾斜式上料翻盖结构，便于待加工工件的取放，翻盖与柜体的连接部位做了转轴结构的细节建模，还原开合结构的运动逻辑；柜体侧面预留了除尘接口的安装位，可外接除尘设备实现作业过程中的粉尘收集，符合喷砂作业的环保与职业防护要求。整体模型结构完整，各部件的装配关系清晰，没有出现结构干涉问题，既还原了手动喷砂机内阁的核心结构特征，也通过合理的材质渲染区分了不同功能部件，可作为手动喷砂设备结构设计、教学演示的参考三维模型，能够直观展现立式喷砂机的内部布局与结构设计逻辑。
