便携式空气冷凝制水瓶三维结构设计

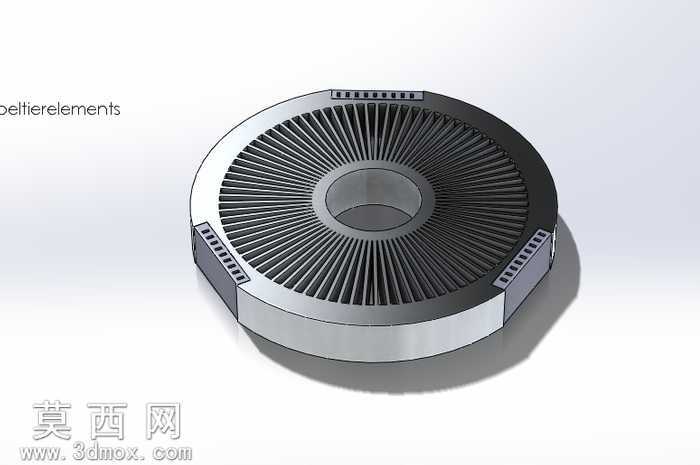

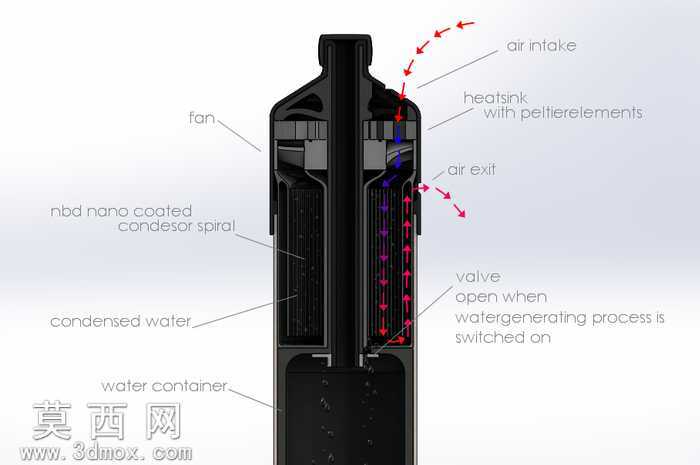

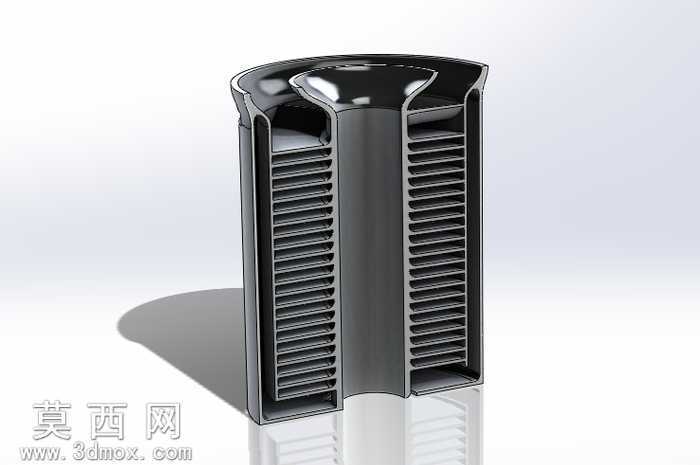

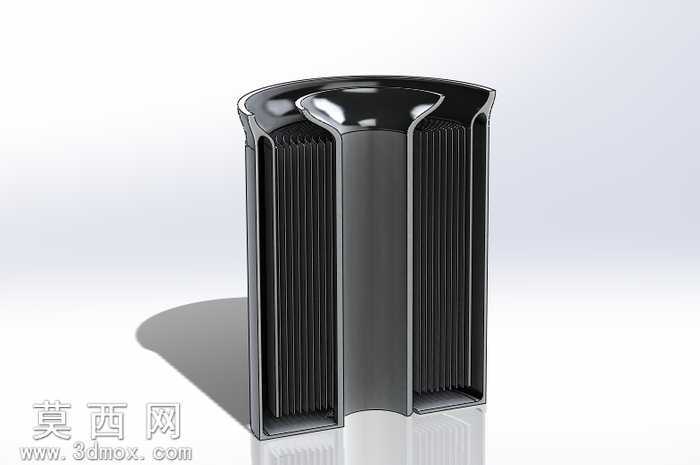

本作品为便携式电子空气冷凝制水瓶的三维建模设计，建模阶段围绕产品的功能逻辑完成全结构拆分建模，首先构建瓶身主体的圆柱型壳体结构，区分上下两段式瓶身的装配关系，上段为功能集成舱，下段为储水舱，建模时严格把控两段壳体的配合公差，确保旋转解锁结构的运动路径无干涉。针对核心功能结构，精准还原了三个帕尔贴制冷元件的安装位、散热鳍片的导流齿形结构、内置进气风扇的叶轮与风道轮廓，同时还原了螺旋冷凝导水管的螺旋升角与管径参数，确保空气流经路径的结构合理性，进气口的隐藏式开槽设计也通过曲面建模完成，与上段瓶身的曲面做顺滑过渡，无破面与棱角突兀问题。顶部的按压式瓶盖采用圆角曲面建模，与瓶身上段的圆柱面做G2连续处理，还原产品的一体化外观质感。材质渲染阶段，瓶身下段储水舱采用磨砂金属材质，调整金属粗糙度参数模拟哑光不锈钢的细腻质感，上段功能舱采用哑光深灰工程塑料材质，调整漫反射与高光参数还原塑料的温润触感，散热鳍片部分采用亮面金属材质突出结构的精密感，瓶身表面的品牌标识采用浮雕贴图处理，模拟激光雕刻的标识效果。设计思路围绕户外无水源场景的便携取水需求展开，将空气冷凝取水系统集成在常规水瓶尺寸的圆柱壳体内，通过旋转上段瓶身即可开启进气口与内置电源，简化操作步骤，底部预留的电池更换位与可选柔性太阳能板包裹结构，兼顾了续航拓展性，同时预留了充电底座的对接结构，可实现充电与自动补水的拓展功能，整体建模完整还原了产品从外观曲面到内部功能结构的全部细节，各部件的装配关系清晰，可直接用于结构验证与外观展示。
