便携式空气冷凝取水装置结构设计

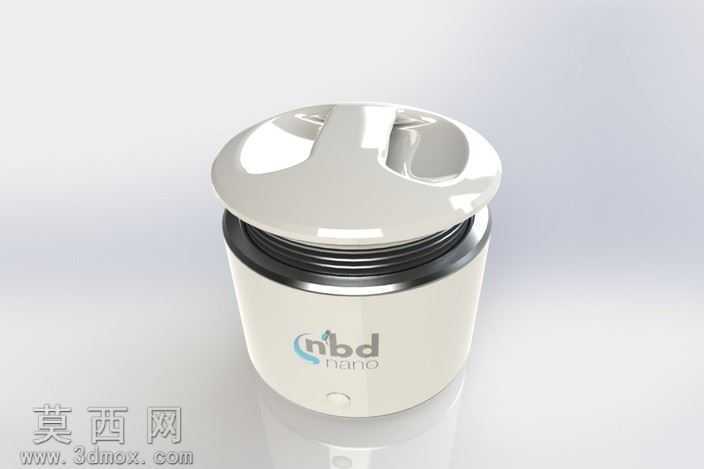

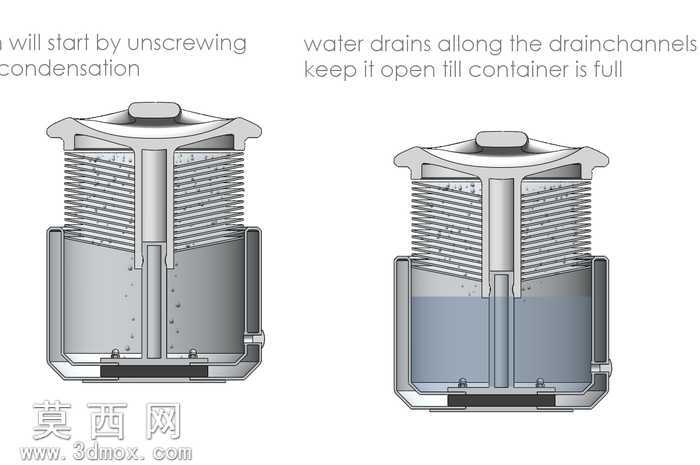

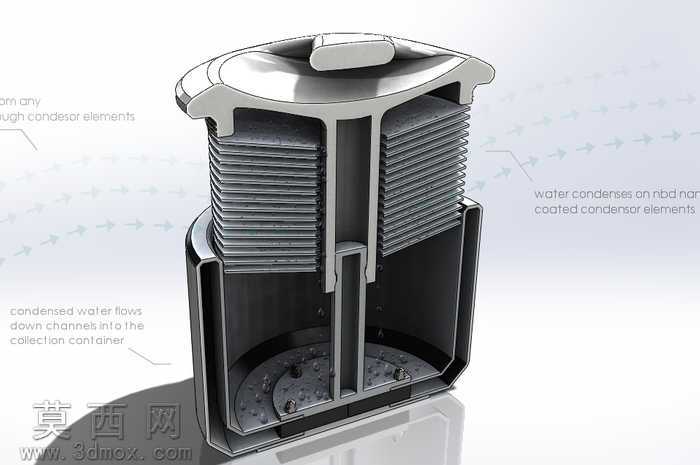

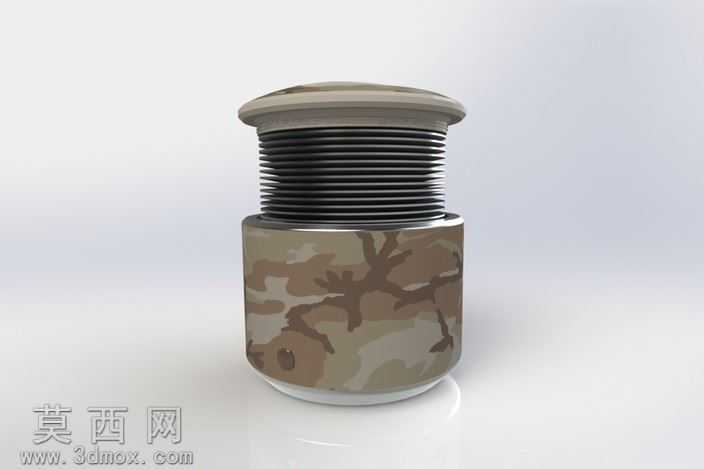

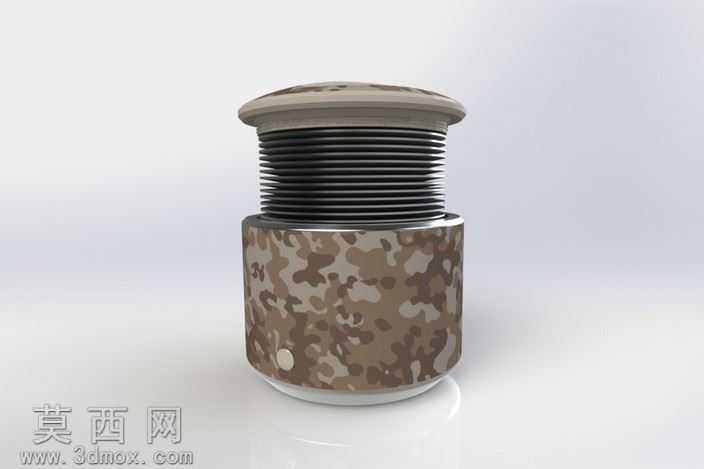

本作品为便携式空气冷凝取水装置的三维结构模型，建模阶段采用自顶向下的设计思路完成整体架构搭建，首先确定装置的核心功能分区，将整体划分为顶部密封端盖、中部冷凝换热芯体、下部集水腔体三个核心模块，各模块间通过定位卡扣与密封槽实现装配定位，保证整体结构的紧凑性与密封性。建模过程中对冷凝芯体做了精细化结构还原，采用多组平行排布的散热翅片结构，增大空气与冷凝面的接触面积，翅片表面做纳米疏水涂层的结构预留，对应设计中冷凝水快速导流的需求，翅片组中间设置竖向导流通道，引导冷凝形成的水珠沿通道壁面顺畅流入下方集水腔，避免冷凝水滞留影响换热效率。顶部端盖设计有旋转式密封提手结构，既满足便携携带的提拉需求，又可通过旋转实现端盖与腔体的锁合密封，端盖内部预留了冷凝组件的安装位与气流通道，保证外部空气可顺利进入冷凝区域完成换热。下部集水腔体采用圆角过渡的桶型结构，内壁做光滑曲面处理，减少冷凝水挂壁残留，腔体底部设置微小的定位凸台，用于固定内部冷凝芯体的支撑立柱，避免携带过程中芯体出现晃动移位。材质渲染阶段，针对不同部件做了差异化材质表现：冷凝翅片采用哑光金属铝材质，还原换热部件的金属质感与涂层附着效果；外部壳体采用耐冲击的哑光食品级塑料材质，表面做细微磨砂纹理处理，提升握持的防滑性能；密封胶圈部位采用半透明软胶材质，还原弹性密封件的视觉特征。整体结构设计充分考虑便携使用场景的需求，在有限的体积内最大化冷凝换热面积，通过紧凑的榫槽式装配结构减少多余连接件，降低整体重量，同时所有与冷凝水接触的部位均采用圆滑无死角的曲面设计，便于日常使用后的清洁维护，模型完整还原了装置的内部装配关系与工作流道结构，可直接用于结构验证、样机开模参考以及产品展示渲染使用，清晰展现了空气冷凝取水从空气接触、冷凝成珠、导流收集的完整结构逻辑。
