便携式空气冷凝自取水装置结构设计

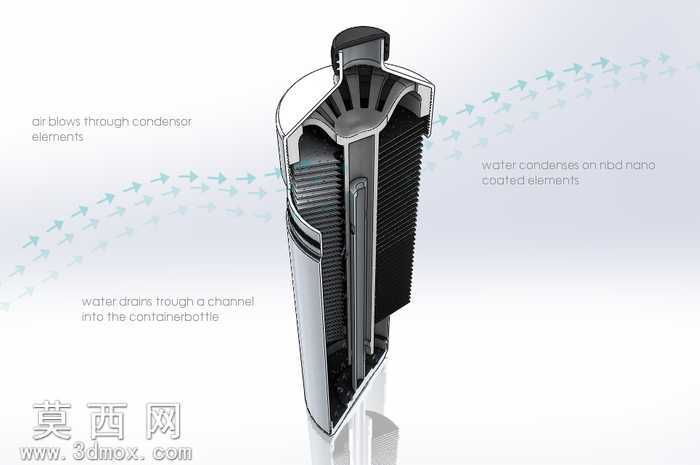

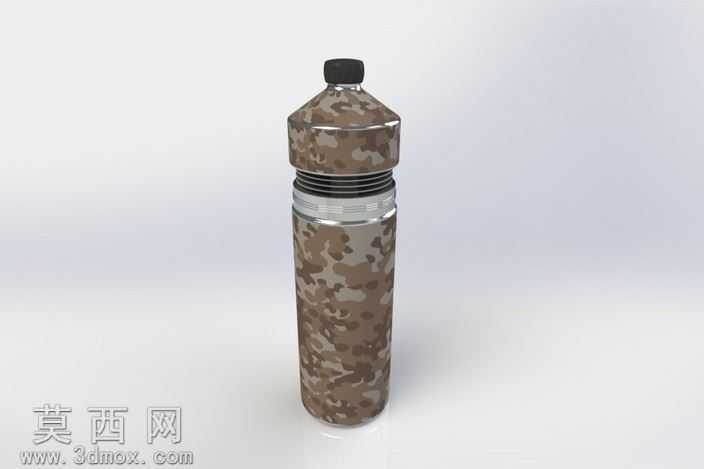

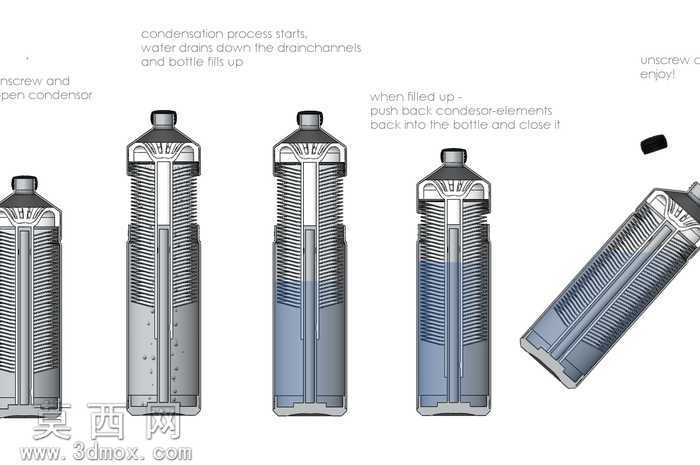

本作品为便携式空气冷凝自取水装置的三维结构模型，建模过程中采用自顶向下的设计思路，先完成整体功能分区的布局规划，再逐步细化各功能模块的零件结构，确保各部件装配间隙合理，运动干涉检查全部通过。模型完整还原了装置的剖面结构，清晰展示了三大核心功能区域：顶部的空气导流冷凝区、中部的纳米涂层冷凝元件组、底部的集水瓶身结构。在材质渲染表现上，外壳部分采用哑光磨砂工程塑料材质，还原便携户外产品的耐磨质感；内部冷凝鳍片采用高导热金属材质，通过调整金属粗糙度与反射参数，呈现出铝合金冷凝元件的冷冽金属质感；密封胶圈部分采用半哑光黑色橡胶材质，准确表现弹性密封件的材质特性；导流通道部分采用半透明浅灰色材质，可直观展示内部冷凝水的流动路径。结构设计上，顶部设置有空气流入的导流结构，引导外部空气穿过冷凝元件组，空气流经带有rtb纳米涂层的冷凝元件时，水汽遇冷凝结为液态水，凝结的水滴顺着冷凝鳍片的导流槽汇集，通过专门设计的排水通道流入下方的集水瓶身内，装置可通过关闭密封结构阻断空气流通，终止凝结过程实现储水密封。建模时对冷凝鳍片的排布做了参数化设计，可根据集水效率需求调整鳍片数量与间距，模型中还原的冷凝元件涂布面积可达0.35平方米，对应每小时1.06升的产水效率，整体结构紧凑便携，适合户外无水源场景使用。所有零件的配合公差均按照注塑件与金属冲压件的常规生产公差设置，装配关系完整，可直接用于结构验证与3D打印手板制作，渲染输出的剖面效果图清晰标注了各功能区域的工作原理，直观展示空气流动、冷凝结水、汇流集水的完整工作流程。
