带十字标识方形按键键帽结构设计

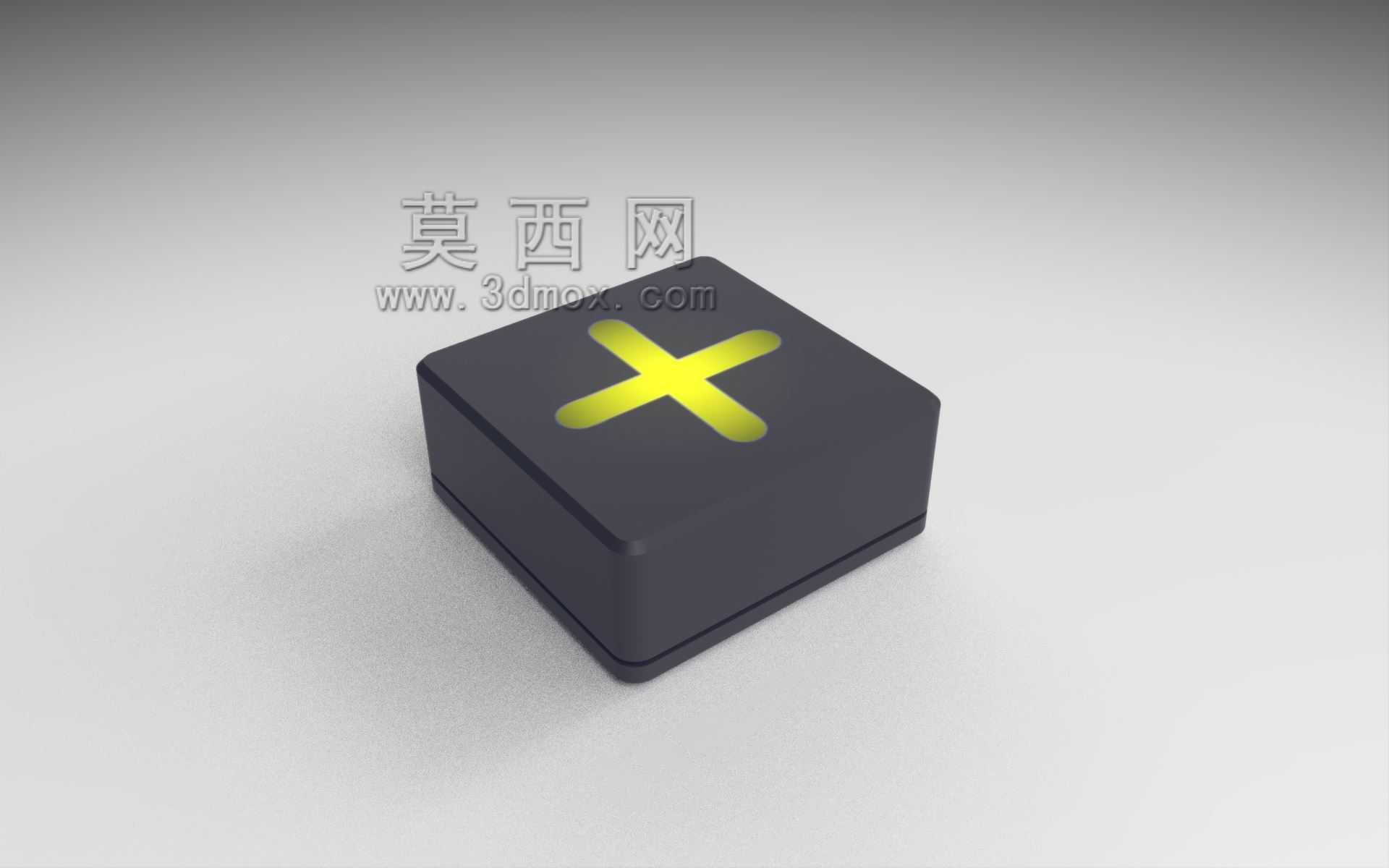

　　这款方形十字标识按键的结构设计，最初是面向工业控制操作台的输入场景做的方案，后来也适配了桌面自定义快捷键面板、小型数控设备操作端的使用需求。做结构设计的时候最先考虑的是按压行程的匹配，常规轻触开关的按压行程在0.3-0.8mm区间，键帽内腔的倒扣高度做了0.9mm的预留，既保证按压到底时键帽底部不会和PCB板产生硬碰撞，也避免行程余量过大导致的按压晃动感。外形上采用了R2圆角的方形轮廓，单键的外形尺寸控制在18mm×18mm，键帽顶面距离安装基准面的总高度是10mm，这个尺寸刚好适配标准19mm间距的按键矩阵排布，相邻按键之间预留1mm的间隙，就算是戴薄劳保手套操作也不会出现误触相邻按键的情况。顶面的十字标识做了0.

　　2mm的下沉凹槽设计，没有采用凸起印刷的方案，一方面是避免长期按压摩擦导致标识磨损脱落，另一方面下沉的凹槽在光线不足的车间环境里，靠手指触感就能快速定位按键功能，不用刻意低头辨识。键帽主体的壁厚做了均匀1.2mm的设计，材料选型适配常规ABS注塑工艺，进胶点选在键帽侧壁的非外观面，避免顶面出现浇口痕迹影响外观一致性。内腔的十字连接柱是和键帽主体一体成型的结构，连接柱的内孔尺寸做了和轻触开关轴芯过盈0.1mm的公差配合，安装的时候直接对准轴芯按压到位就能完成固定，不需要额外粘接或者卡扣辅助，装配效率比侧边卡扣结构的键帽高40%左右，适合批量产线的快速组装。做结构校验的时候特意模拟了10万次按压的疲劳工况，连接柱根部做了R0.

　　5的圆角过渡，避免长期按压导致的应力集中断裂，键帽底部的边缘做了0.3mm的外翻边，当按键被过度侧向按压的时候，外翻边会先接触到面板的安装孔位侧壁，限制侧向位移量，保护下方的轻触开关不会因为侧向受力出现引脚脱焊或者轴芯断裂的问题。考虑到不同应用场景的面板安装需求，这款键帽的安装边界没有做额外的定位凸点，适配市面上绝大多数标准6*6轻触开关的安装尺寸，不管是PCB直插安装的开关，还是面板固定安装的开关，都能直接匹配使用，不需要修改原有面板或者PCB的开孔尺寸。顶面的十字标识凹槽深度控制在0.2mm，后续如果需要做透光效果，只需要在凹槽位置填充透光树脂，配合下方的贴片LED就能实现按键背光效果，不需要重新开模修改键帽主体结构，

　　预留了足够的功能拓展空间。在做表面处理的适配设计时，键帽外表面做了细晒纹处理，摩擦系数控制在0.3左右，手指按压的时候不会出现打滑的情况，就算是手上沾有少量切削液或者油污，也能保证按压操作的稳定性。之前在车间现场做测试的时候，操作人员反馈常规方形键帽的棱角位置长期按压会硌手指，所以特意把键帽顶面的边缘做了R0.8的圆角过渡，按压的时候手指接触的位置都是圆弧面，连续操作几小时也不会有明显的异物感。结构设计阶段也考虑了拆装维护的需求，键帽和开关轴芯的配合力度控制在15N左右，用普通的撬棒从侧边缝隙就能轻松把键帽撬下来更换，不会因为配合过紧导致拆卸的时候把开关一起从PCB上带下来，降低后期维护的难度。针对工业场景可能存在的粉尘问题，键帽和安装面板之间预留了0.15mm的配合间隙，就算有少量粉尘落在缝隙里，按压过程中也会顺着间隙排到面板下方，不会出现卡键的情况，日常维护只需要用毛刷扫过面板表面就能完成清洁，不需要拆开键帽清理内部。
