四合一商用意式咖啡机带奶泡装置结构

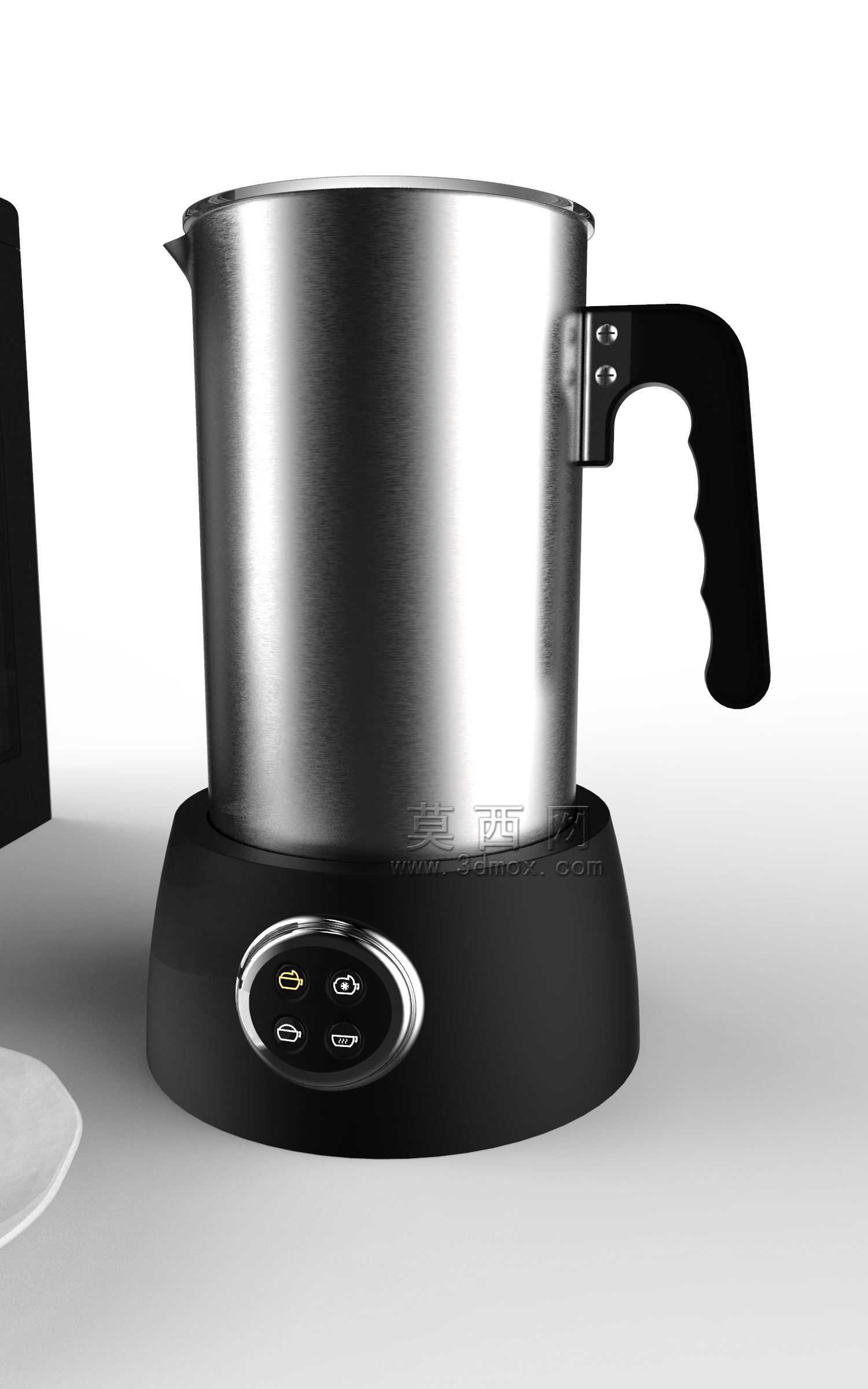

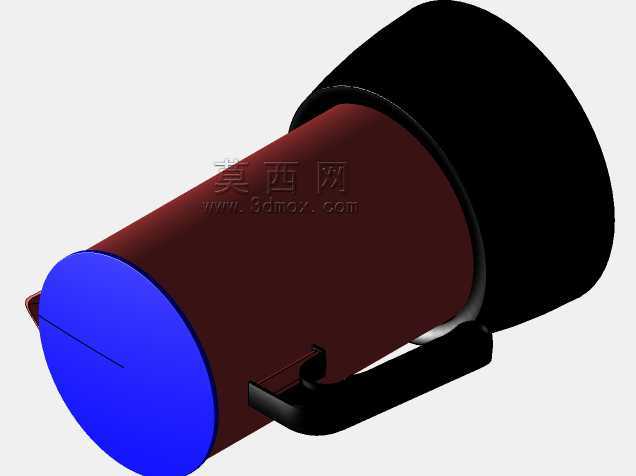

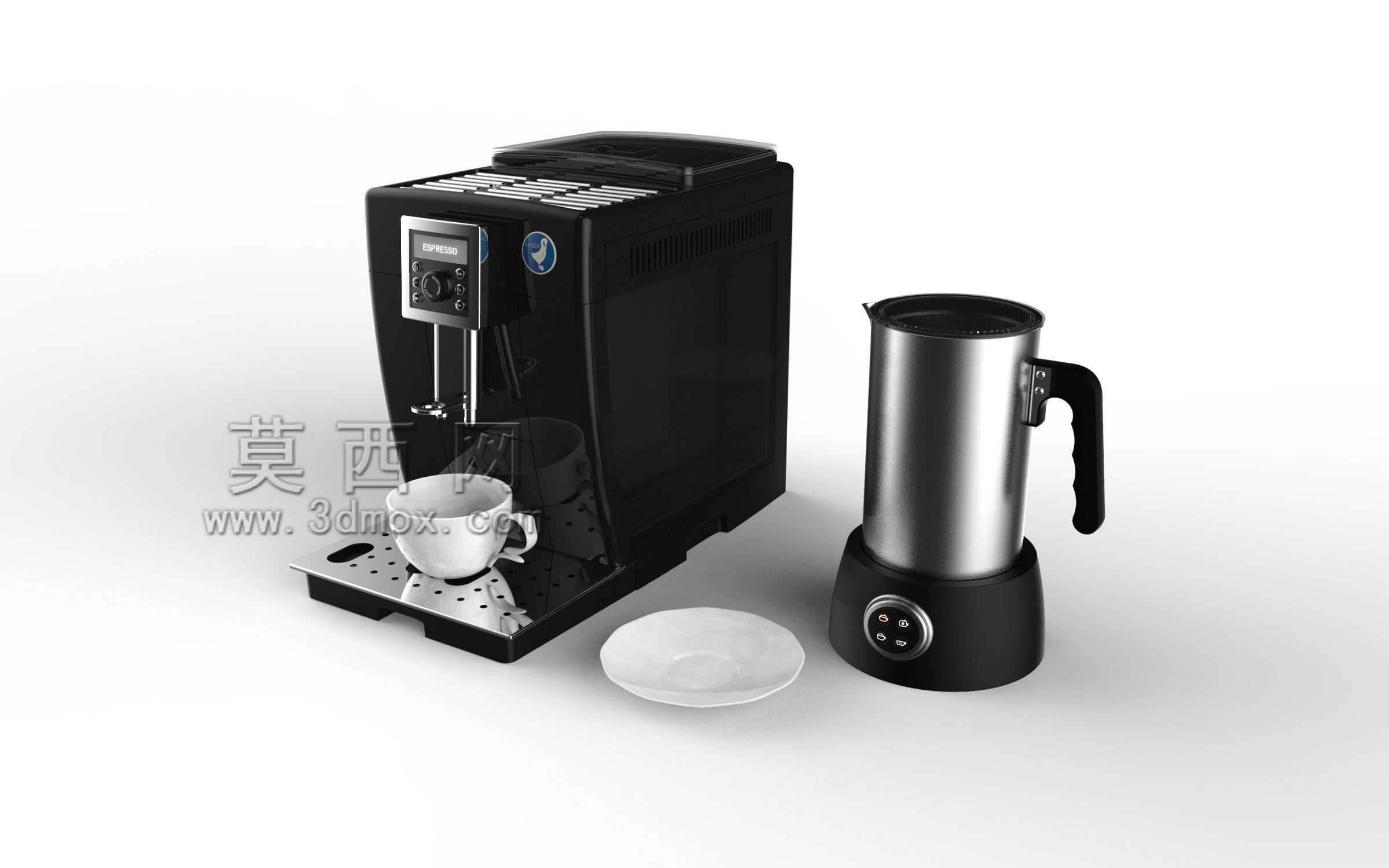

　　这套三维结构完整还原了带独立奶泡打发单元的商用意式咖啡制备设备，在连锁咖啡门店、自助商务茶区、精品咖啡工作室等场景中，这类集成式设备能同时完成意式浓缩萃取、蒸汽打奶、热水输出等多类操作，相比分体式设备更节省台面操作空间，也能减少管线排布的冗余。从结构设计逻辑来看，主机单元采用立式方正壳体布局，正面操作区集中布置了萃取控制按键、压力显示模块、蒸汽输出杆，下部预留了接水盘安装位，接水盘采用带格栅的可拆卸结构，既能承接操作过程中滴落的咖啡液、冲洗废水，也能承托不同高度的咖啡杯，适配从50ml浓缩杯到350ml拿铁杯的不同容器放置需求。独立奶泡单元采用不锈钢筒体搭配黑色底座的结构，筒体内部预留了搅拌打发组件的安装空间，

　　底座内集成了控制电路与加热模块，侧面的防滑把手做了人机工程弧度处理，方便操作人员在奶泡打发完成后直接拿取筒体进行奶液倾倒，不会被高温筒体烫伤。设备的外形边界控制充分考虑了商用吧台的安装尺寸要求，主机单元的宽度控制在单组吧台操作位的合理范围内，深度不会超出常规吧台的台面进深，奶泡单元可根据操作习惯放置在主机左侧或右侧，不需要额外固定结构，摆放灵活性较强。从功能实现的结构细节来看，主机内部预留了锅炉、水泵、管路的排布空间，蒸汽杆采用可多角度转动的铰接结构，操作人员可以根据奶缸的高度调整蒸汽杆的插入角度，保证奶泡打发时的进气角度符合制作要求；接水盘下方设计了废水导流结构，溢出的废水会直接导入盘内的储水腔，不会渗漏到吧台台面。

　　奶泡单元的底座设置了控制旋钮，对应不同的打发档位，筒体与底座之间采用定位卡扣结构，安装时对准卡位即可完成电路与加热模块的对接，拆卸清洗时直接向上提起筒体即可，不需要额外拆解连接线路。在结构建模过程中，所有部件的配合间隙都按照实际生产的装配公差做了预留，壳体的拼接处预留了卡扣与螺丝柱的安装位，外观面的圆角处理既避免了尖锐边角的磕碰风险，也符合商用厨电的外观设计规范。操作区的按键凸起高度做了合理控制，既保证按压时的反馈手感，也不会因为凸起过高造成清洁死角，日常擦拭台面时可以直接用抹布掠过操作区，不会积存咖啡渍与灰尘。主机顶部的通风栅格采用斜向开孔设计，既能保证内部锅炉工作时的散热通风，

　　也能避免日常操作时洒落的液体直接通过栅格流入设备内部，降低电路短路的风险。配套的咖啡杯与杯碟模型按照常规商用陶瓷咖啡器具的尺寸建模，放置在接水盘上时，杯口位置刚好对准萃取头的出料口，不会出现咖啡液飞溅的情况。整套结构没有做多余的装饰性设计，所有外观特征都服务于功能实现与操作便利性，比如主机侧面的品牌标识位采用内凹结构，粘贴标识后不会突出壳体表面，避免日常操作时剐蹭脱落；奶泡单元的把手与筒体连接位置做了加强筋结构，长期拿取使用也不会出现把手断裂的问题。对于结构设计从业者来说，这套模型可以直观参考商用饮品设备的空间排布逻辑，理解集成式厨电如何在有限的壳体空间内整合多类功能模块，同时兼顾操作便利性与清洁维护的需求；对于设备选型人员来说，也能通过模型直观判断设备的台面占用空间、操作区域的覆盖范围，提前规划吧台的设备布局与水电点位预留。
