德驰型5芯防水重载连接器三维建模

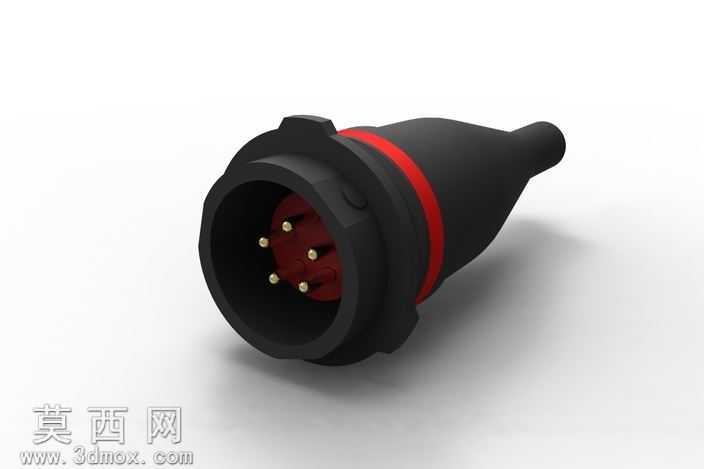

本模型为适配严苛工况使用的5芯圆形重载连接器，建模过程以实物测绘参数为基准，在SolidWorks中采用自顶向下的装配体建模思路完成全结构复刻。首先构建公端插合基座的主体轮廓，通过旋转凸台命令生成连接器的黑色绝缘壳体基体，针对壳体尾部的出线尾罩做渐变锥面处理，保证线缆弯折时的应力释放空间，壳体外侧的两道环形密封槽通过扫描切除命令精准成型，用于装配红色氟橡胶密封圈，实现插合后的IP67级防水防尘效果。插合端面的定位卡槽采用拉伸切除配合圆周阵列完成，保证与对应母端连接器的防呆插合，避免错接损坏插针。内部5根镀金插针通过拉伸凸台生成圆柱基体后，对插合接触端做圆弧导角处理，模拟实物插针的导向导入结构，插针与绝缘基座的过盈配合槽位通过布尔运算精准切除，还原真实装配的过盈固定结构。壳体外侧的防滑锁紧凸耳采用两侧对称拉伸成型，表面做细微的防滑纹理处理，模拟实际产品注塑成型的防滑握持结构。材质渲染阶段，主体绝缘壳体赋予哑光黑色硬质工程塑料材质，调整粗糙度参数模拟PA66加玻纤材质的磨砂质感，两道密封圈赋予高饱和度红色橡胶材质，添加轻微的反光效果还原氟橡胶的弹性材质特性，内部插针赋予抛光黄铜材质后添加镀金层的暖金色金属反光，插合端面的绝缘基座部分赋予暗红色耐温电木材质，区分不同功能区域的材质差异。建模过程中对所有配合面做公差适配处理，插针与插孔的配合间隙控制在0.1mm以内，密封圈与壳体槽位的过盈量设置为0.2mm，还原真实连接器的装配精度。整体模型完整还原了该款连接器的 rugged 结构设计，针对Nascar测试等强振动、高湿度、多粉尘的严苛使用场景，结构上做了多处加强设计：壳体壁厚均匀控制在2.5mm，避免注塑成型时的缩痕问题，尾部出线口做加厚处理提升线缆固定的抗拉力，插合端面的密封面做平面度校准，保证密封圈压缩后完全填充配合间隙，杜绝水汽粉尘侵入。模型同时导出STEP通用格式，可兼容多数三维工程软件，用于电气布线仿真、设备装配干涉检查等工程场景。
