外六角螺栓参数化螺旋生成设计方案

　　在各类机械装配场景中，外六角螺栓是应用覆盖范围最广的可拆卸紧固件之一，从重型工程机械的机架拼接、机床设备的部件定位，到小型自动化模组的组件固定、民用五金的结构连接，都能见到这类零件的身影。不同于定制化的异形连接件，外六角螺栓的结构已经形成了成熟的通用规范，但在不同的装配场景下，对螺栓的公称直径、螺距、螺杆长度、六角头对边尺寸、头部厚度都有差异化的要求，传统的建模方式往往需要逐个调整参数重复绘制，不仅效率低下，还容易在参数修改时出现螺纹收尾错位、六角头与螺杆同轴度偏差等问题。

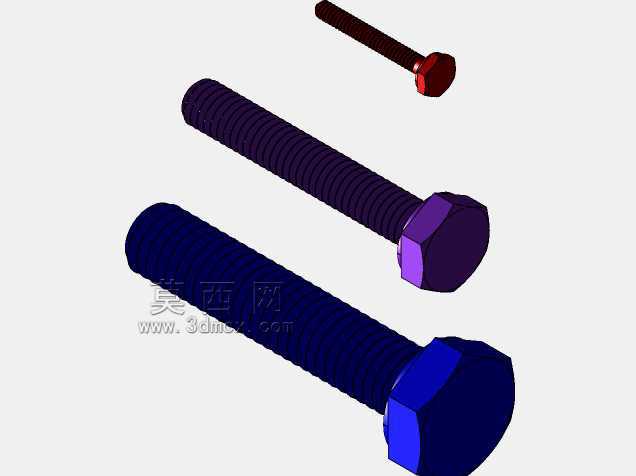

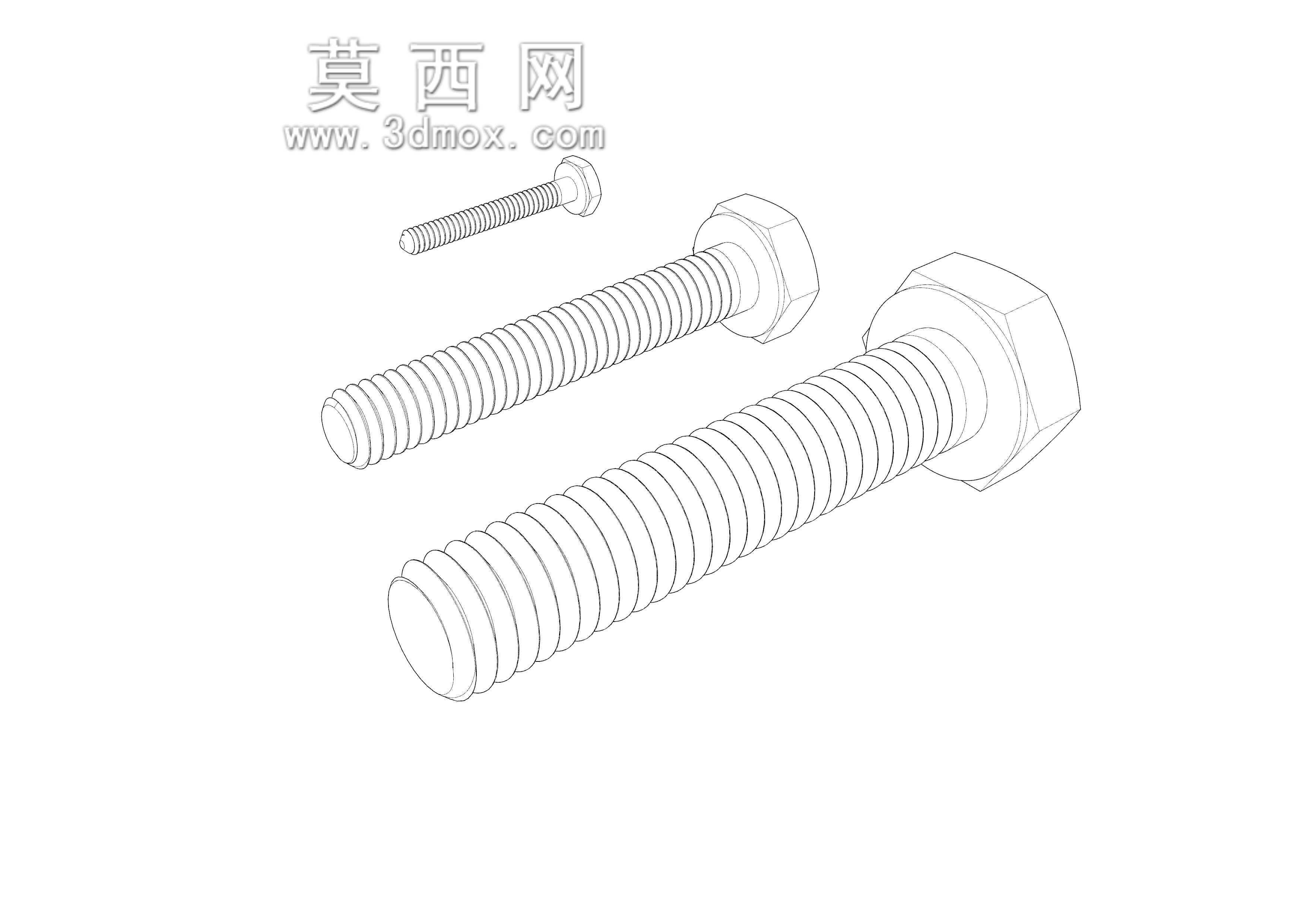

　　本次的螺旋生成设计逻辑，核心是通过参数化的路径生成逻辑，将螺栓的各个结构特征进行关联绑定，首先从螺纹的成型原理出发，真实螺纹的截面是沿着螺旋线扫描切除形成的，而非简单的贴图示意，在生成螺旋路径时，会同步匹配不同公称直径对应的螺距参数，同时预留螺纹收尾段的过渡路径，避免螺纹起始和终止位置出现尖锐棱边，还原实际冷镦、滚丝工艺加工出的螺栓真实结构形态。六角头部的设计则严格匹配通用装配的边界要求，六角头的对边尺寸预留标准扳手的操作空间，头部与螺杆衔接处设置过渡圆角，既可以降低装配时的应力集中，也能避免直角棱边在安装过程中划伤操作人员或配合零件表面。

　　从安装边界来看，这类螺栓的装配需要匹配对应精度等级的内螺纹孔或者通孔，螺杆穿过被连接件的通孔段长度需要根据被连接件的总厚度进行调整，螺纹旋合长度需要满足不同载荷等级下的连接强度要求，通常静载荷场景下旋合长度不小于1.5倍公称直径，交变载荷场景下需要适当增加旋合长度，同时螺杆末端的倒角设计可以引导螺栓顺利穿入安装孔，避免螺纹牙型与孔壁发生磕碰损伤。在结构设计的逻辑上，整个生成程序将螺栓的公称直径、螺杆总长、螺纹段长度、螺距、六角头厚度、头部对边尺寸、末端倒角角度都设置为可调整的关联参数，调整任意一个参数时，其余关联特征会自动匹配更新，比如调整公称直径时，螺旋线的直径、螺距默认值、六角头的对边尺寸、头部厚度都会同步切换到对应标准规格的参数区间，设计人员也可以根据非标准的定制需求手动修改单个参数，满足特殊场景下的异型螺栓设计需求。

　　在实际的设备设计选型过程中，这类参数化生成的螺栓模型可以直接导入装配体中进行干涉检查，验证螺栓安装时扳手的操作空间是否足够，螺杆伸出螺母的长度是否符合安全规范，螺纹旋合段是否完全覆盖受力区域，避免在实际装配时出现螺栓过长干涉其他部件、过短旋合长度不足导致连接失效的问题。不同于市面上现成的标准件库模型，这套螺旋生成逻辑可以灵活适配不同的建模场景，不需要在庞大的标准件库中逐个检索对应规格，只需要输入实际需要的参数就能快速生成对应结构的螺栓模型，同时生成的模型保留了完整的螺纹牙型细节，在做有限元受力分析时，可以更真实地模拟螺纹副之间的接触应力，分析螺纹牙的受力变形情况，为连接结构的强度校核提供更准确的模型基础。

　　从结构细节来看，螺栓头部的承压面设计为平整的环形接触面，装配时与垫片或者被连接件表面完全贴合，避免出现点接触导致的预紧力分布不均问题，螺纹的牙型角严格匹配通用公制螺纹的60度标准，牙顶和牙底的圆弧过渡也在生成路径中做了还原，不会出现尖锐的牙底结构导致应力集中系数过高的问题，更贴近实际量产螺栓的结构形态。在不同的应用场景下，还可以通过调整参数快速生成全螺纹螺栓、半螺纹螺栓、加长杆螺栓等不同结构的变体，不需要重新搭建建模框架，大幅提升结构设计阶段的标准件建模效率，尤其是在非标设备设计过程中，经常会遇到非标准长度的螺栓需求，这种参数化的生成方式可以快速响应设计变更，不需要反复修改模型特征，也避免了手动修改特征时出现的特征报错、结构错位等问题。
