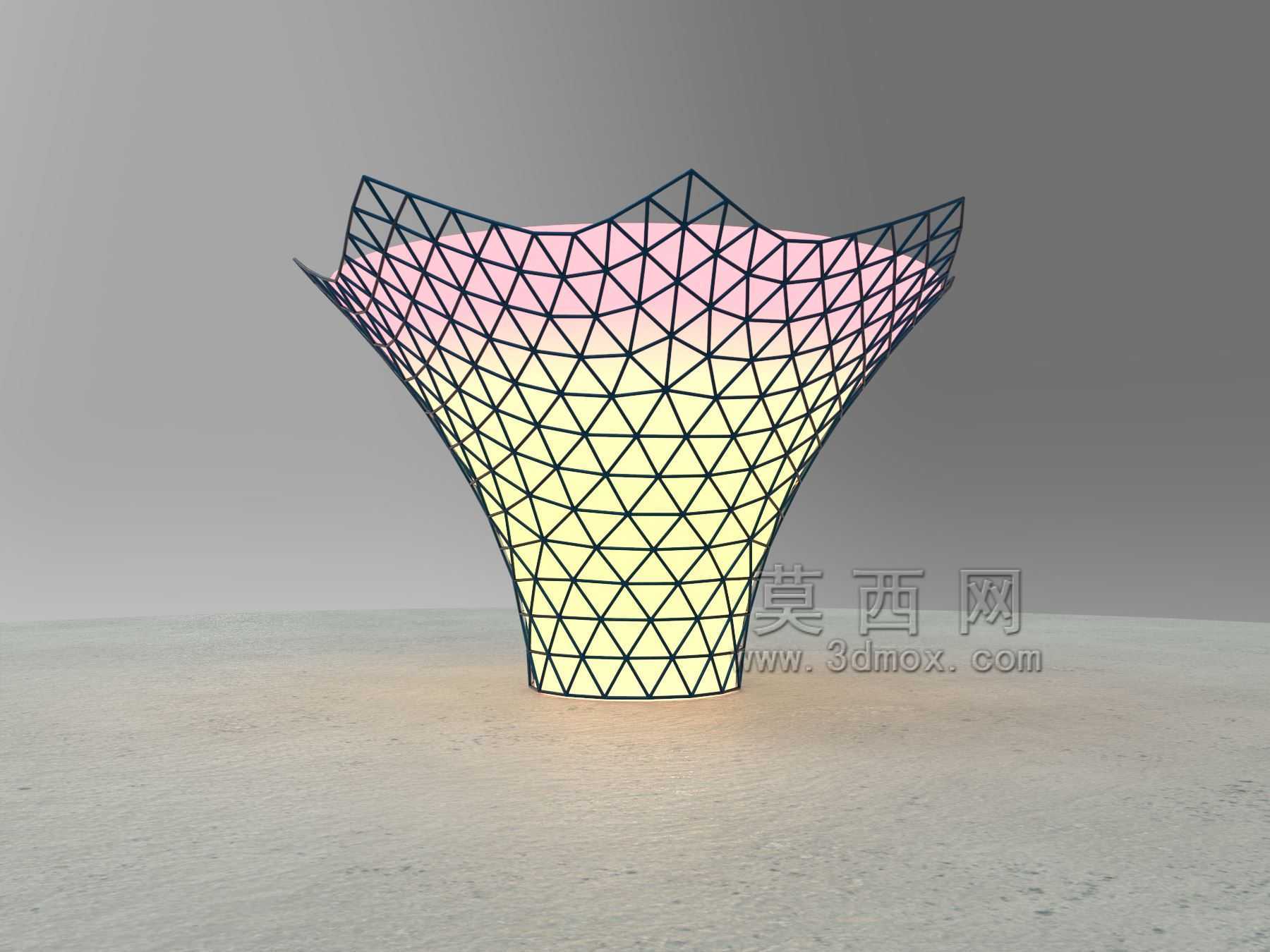

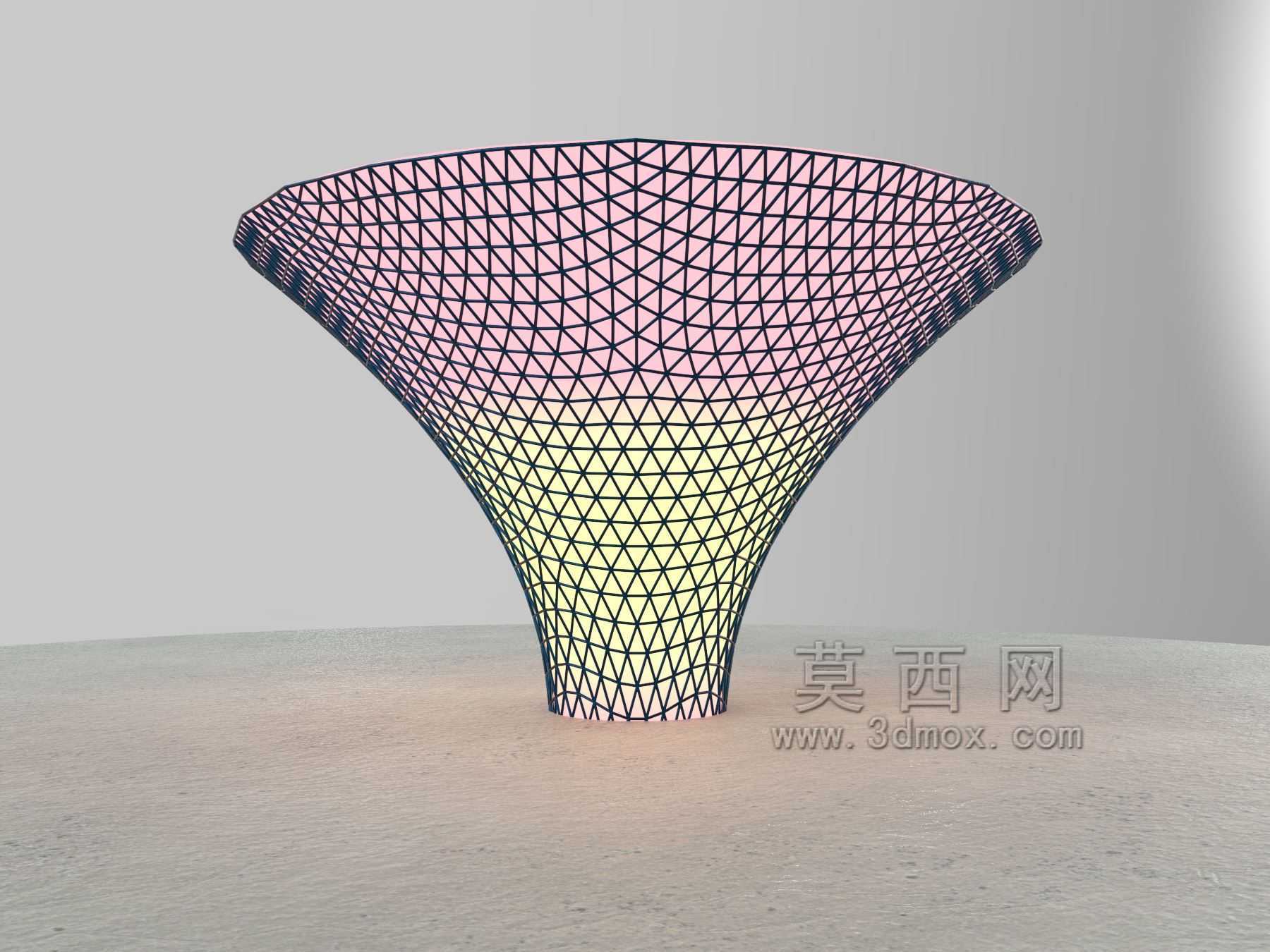

世博轴阳光谷参数化网格曲面造型

　　该造型对应大型公共空间的景观构筑物核心受力与围护结构，在城市地标公共建筑、大型展陈场馆的室外公共区域应用广泛，这类曲面网格结构既承担建筑立面的造型展示功能，也可作为上部遮阳系统、照明系统的承载基体，同时自身的通透网格特性不会遮挡场地自然采光，适配大尺度开放公共空间的视觉通透需求。从结构功能来看，整体采用三角网格离散化的曲面构建逻辑，单块三角网格单元可独立作为幕墙玻璃、装饰面板的安装基体，网格杆件同时承担竖向荷载与水平风荷载的传递作用，底部收窄段为结构支座区域，需匹配下部混凝土基座的预埋连接点位，顶部外扩的敞口边缘可衔接场地周边的连廊、铺装收边结构，形成完整的公共空间围合界面。设计过程中采用参数化逻辑控制曲面形态，

　　通过调整曲面生成的关键控制点参数，可快速迭代出不同曲率、不同扩口比例的造型变体，适配不同场地尺度的安装边界需求；网格划分阶段遵循曲面曲率自适应原则，在曲面曲率变化较大的底部收窄区域适当缩小三角网格的单元尺寸，保证曲面顺滑度，在顶部曲率平缓区域放大网格单元尺寸，在保证造型精度的前提下减少杆件用量，控制整体结构自重。从安装边界来看，底部支座区域的环形排布点位需严格匹配土建预埋的锚栓位置，单根网格杆件的连接节点采用标准化的球铰节点设计，可抵消曲面安装过程中的累计装配误差，顶部敞口边缘的环形圈梁需预留照明管线、排水沟槽的安装空间，网格杆件的截面尺寸根据不同位置的受力荷载差异化设置，底部受力较大区域的杆件截面适当加大，

　　顶部受力较小区域采用更小截面的杆件，兼顾结构强度与视觉轻盈感。这类三角网格曲面结构在实际工程应用中，可通过参数调整快速适配不同的场地尺寸，小尺度变体可应用于商业综合体的中庭采光顶、下沉广场的景观标识结构，大尺度变体可作为大型展会、城市公园的地标性景观构筑物，通透的网格结构在夜间配合内置照明系统可形成独特的光影效果，白天则不会对场地内的视线、自然通风造成遮挡。建模过程中需重点关注曲面的连续性，保证相邻网格单元的法向过渡顺滑，避免出现局部折角影响最终造型效果，节点位置的坐标需精准导出，为后续的杆件加工、现场安装提供准确的定位依据，同时需预留足够的安装调节余量，抵消现场土建施工的尺寸偏差，保证结构安装完成后的整体造型与设计方案一致。
