气动滑台直线驱动模组结构设计

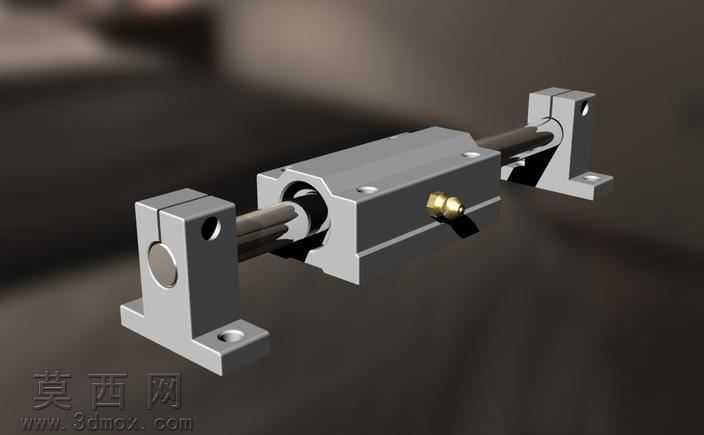

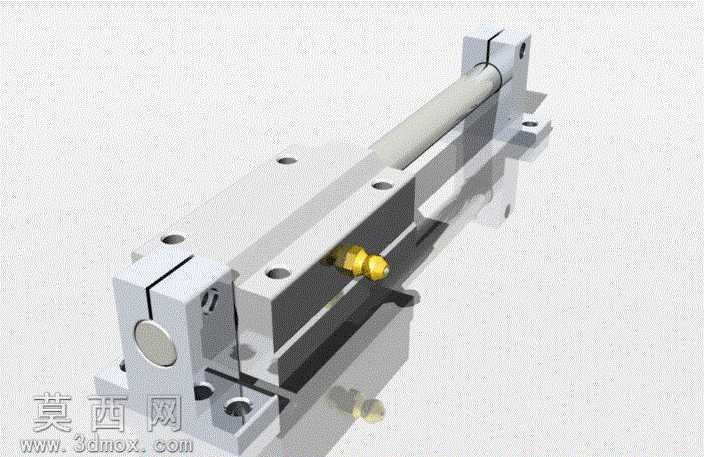

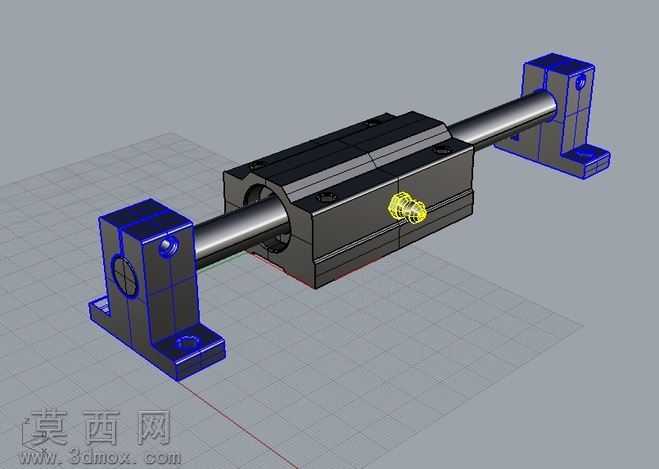

本作品为气动滑台直线驱动模组的三维建模设计，建模过程中严格遵循机械设计的公差配合规范，对每一处结构尺寸都做了精准还原。首先从整体装配基准入手，先搭建滑台的底座基体部分，底座上的安装孔位按照标准安装间距排布，孔口做了倒角处理，避免安装时应力集中，底座的导轨安装面做了平面度的结构预留，保证后续装配的精度。其次是气缸部分的建模，缸筒采用光滑圆柱面结构，两端端盖与缸筒的配合面做了止口定位结构，端盖上的进气接口预留了标准螺纹安装位，图中可见的金色油嘴为润滑注油结构，建模时还原了油嘴的六角拧动结构与注油通道的位置。滑台的滑动部分与导轨配合的面做了适配的卡槽结构，保证滑动过程中不会出现侧向偏移，滑台台面的安装孔位按照通用负载安装标准排布，可适配不同的末端执行件安装。渲染阶段采用金属质感材质区分不同部件：底座与滑台主体采用哑光银灰色金属材质，模拟阳极氧化铝合金的表面质感，缸筒采用半光亮的金属材质还原气缸缸筒的光滑表面，注油嘴采用亮金色金属材质突出润滑部件的位置，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计思路上，这款气动滑台模组主打紧凑化安装，整体结构集成度高，将气缸驱动与直线导轨导向整合为一体，省去了用户自行搭配驱动与导向部件的调试步骤，两端的限位结构可限制滑台的行程极限，避免超程损坏部件，侧面的安装槽可适配磁性开关安装，用于检测滑台的行程位置，满足自动化设备中直线往复驱动的使用需求，各部件之间的装配间隙都做了合理预留，既保证滑动顺畅，又不会出现过大的间隙影响运行精度。
