西奥多约翰逊仿生多足运动机械结构

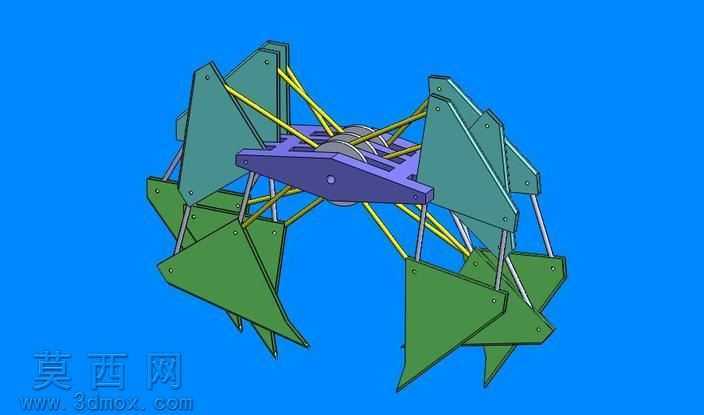

本作品为基于西奥·约翰逊运动学理论设计的仿生多足行走机械概念模型，采用三维参数化建模方式完成整体结构搭建，完整还原了该经典运动学研究案例的机械逻辑。建模过程中首先完成中心承载基座的结构设计，作为整个机构的核心安装载体，基座采用对称式布局设计，预留了多组连杆铰接安装位，保证各运动支链的受力均匀分布。模型的足端结构采用三角仿生轮廓设计，每一组足肢都通过多组刚性连杆与中心基座的传动结构相连，连杆之间采用铰接副约束，还原真实机械结构的转动自由度，建模时严格控制各连杆的长度比例、铰接点的相对位置，确保机构运动时能够复现预设的交替迈步步态，实现类似多足生物的平稳行走效果。材质设置上，中心承载基座赋予哑光紫色工程塑料材质，模拟轻量化高强度的机架材质表现；足端支撑板件赋予哑光绿色工程塑料材质，区分不同功能的结构部件；传动连杆分别赋予黄色金属杆件与银色金属杆件材质，区分不同传动层级的构件，通过材质差异清晰展现机构的层级关系。渲染阶段采用纯色亮蓝色背景，突出机械结构本身的轮廓与装配关系，光线采用均匀漫反射布光，避免局部阴影过强遮挡结构细节，清晰展现每一组铰接点、连杆的连接关系。设计思路上聚焦于纯运动学原理的验证，通过对称布置的多组连杆支链，将中心旋转运动转化为各足端的周期性抬升、前移、落地、支撑动作，无需复杂的控制系统即可通过纯机械结构实现稳定的行走步态，可作为机械原理教学、仿生行走机构研发的参考案例，帮助理解连杆机构的运动转化逻辑与多足行走的机械实现方式，整个模型装配关系完整，各部件无干涉，可直接用于运动仿真验证，直观展现该经典运动学机构的运行原理。
