DECT信号中继放大设备结构设计

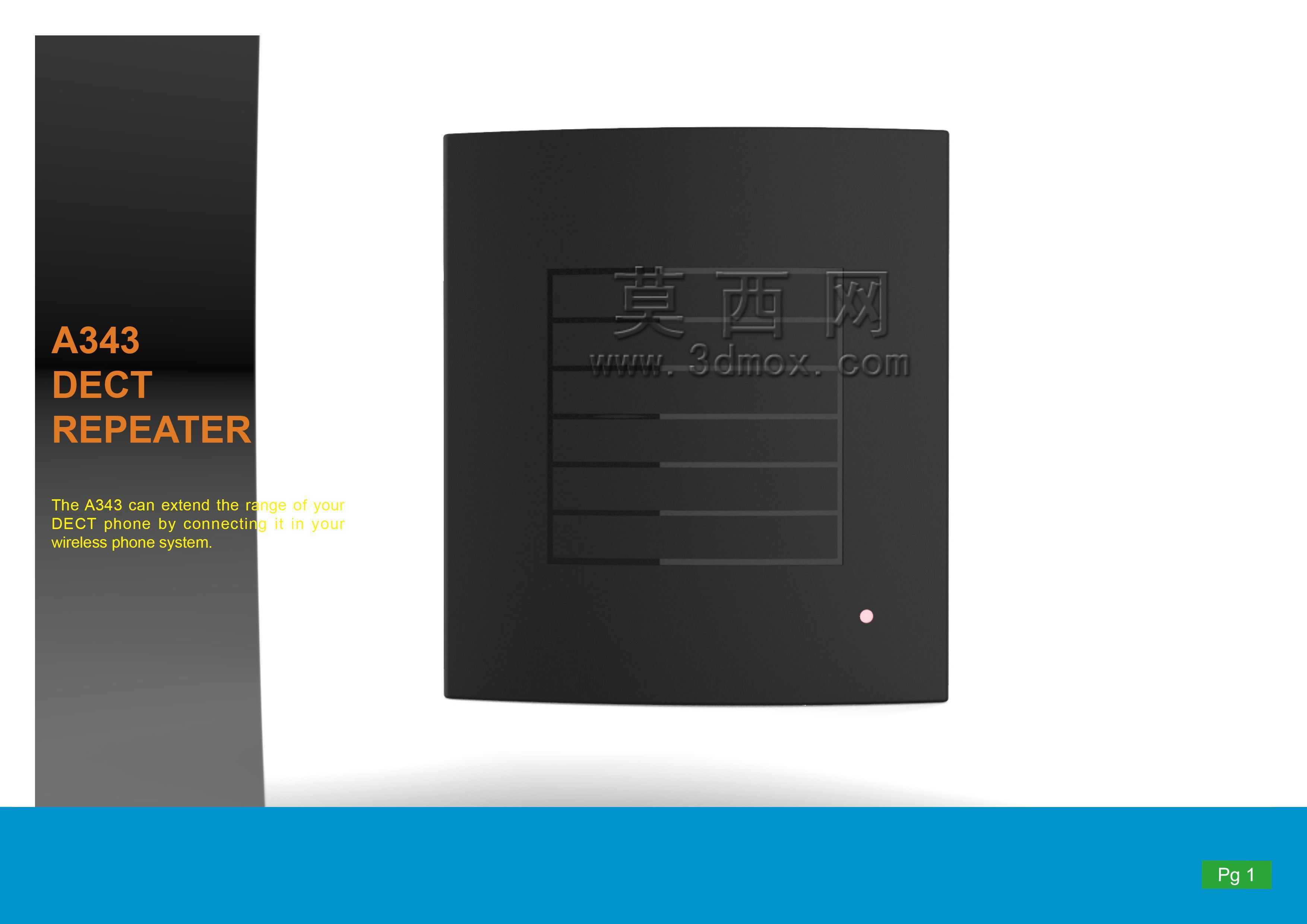

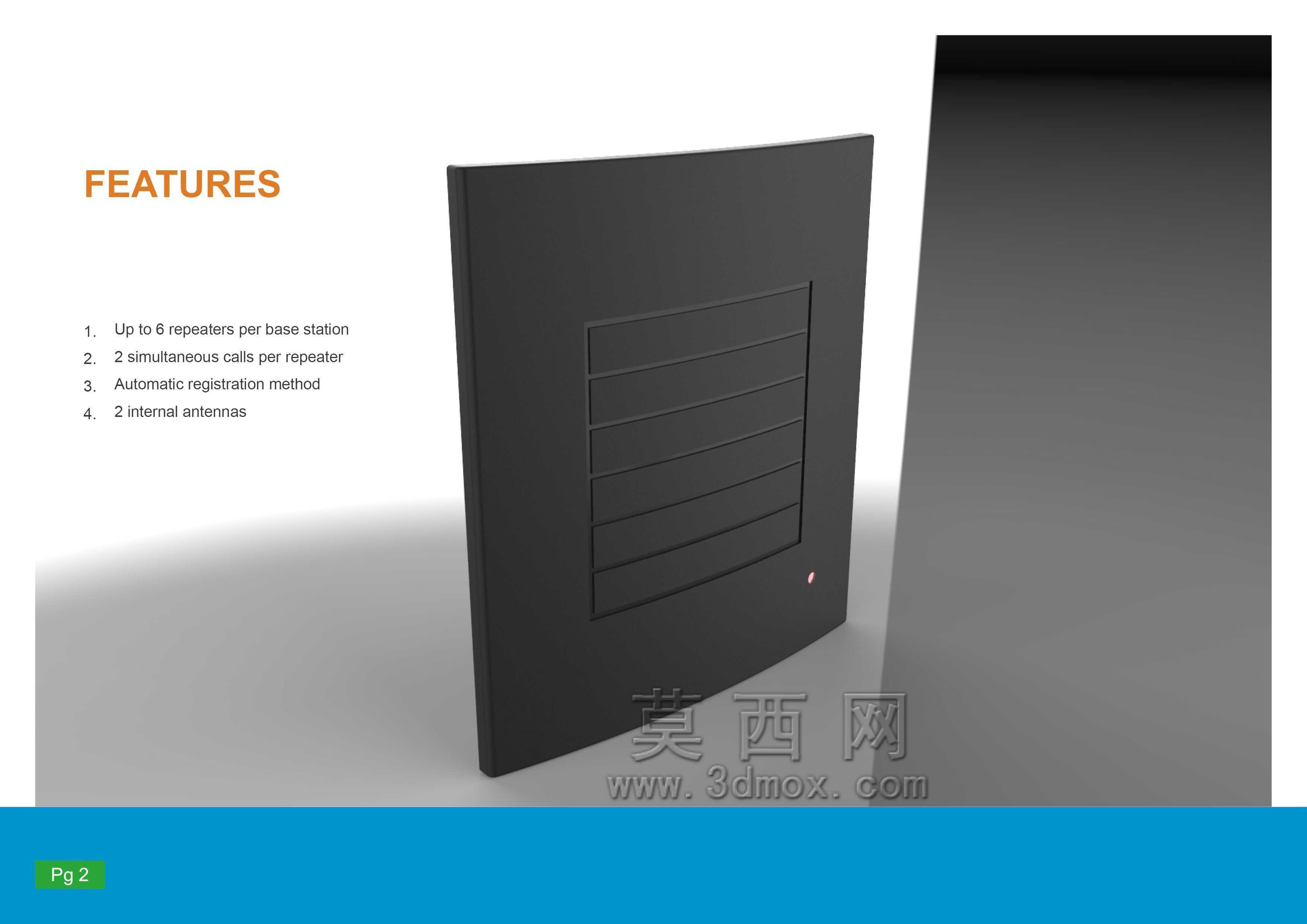

　　在日常无线通讯部署场景里，DECT制式的通讯设备经常会遇到建筑墙体遮挡、传输距离超限导致的信号衰减问题，这类中继设备就是专门为解决这类信号覆盖盲区设计的配套硬件。从结构设计角度看，这款设备采用方正薄型壳体造型，整体轮廓做了微弧收边处理，没有尖锐棱角，既可以降低壳体注塑成型时的应力集中问题，也能避免安装使用过程中磕碰划伤。壳体正面做了内凹的格栅式纹理区域，一方面是为了内置天线预留信号穿透的结构空间，避免全封闭金属层或者过厚的塑料壳体遮挡无线信号，另一方面格栅纹理也能提升正面的视觉层次感，不会让纯平面壳体显得过于单调。正面右下角设置了单点状态指示灯，采用内嵌式安装，灯珠与壳体表面基本齐平，既可以直观反馈设备的供电、配对、工作状态，

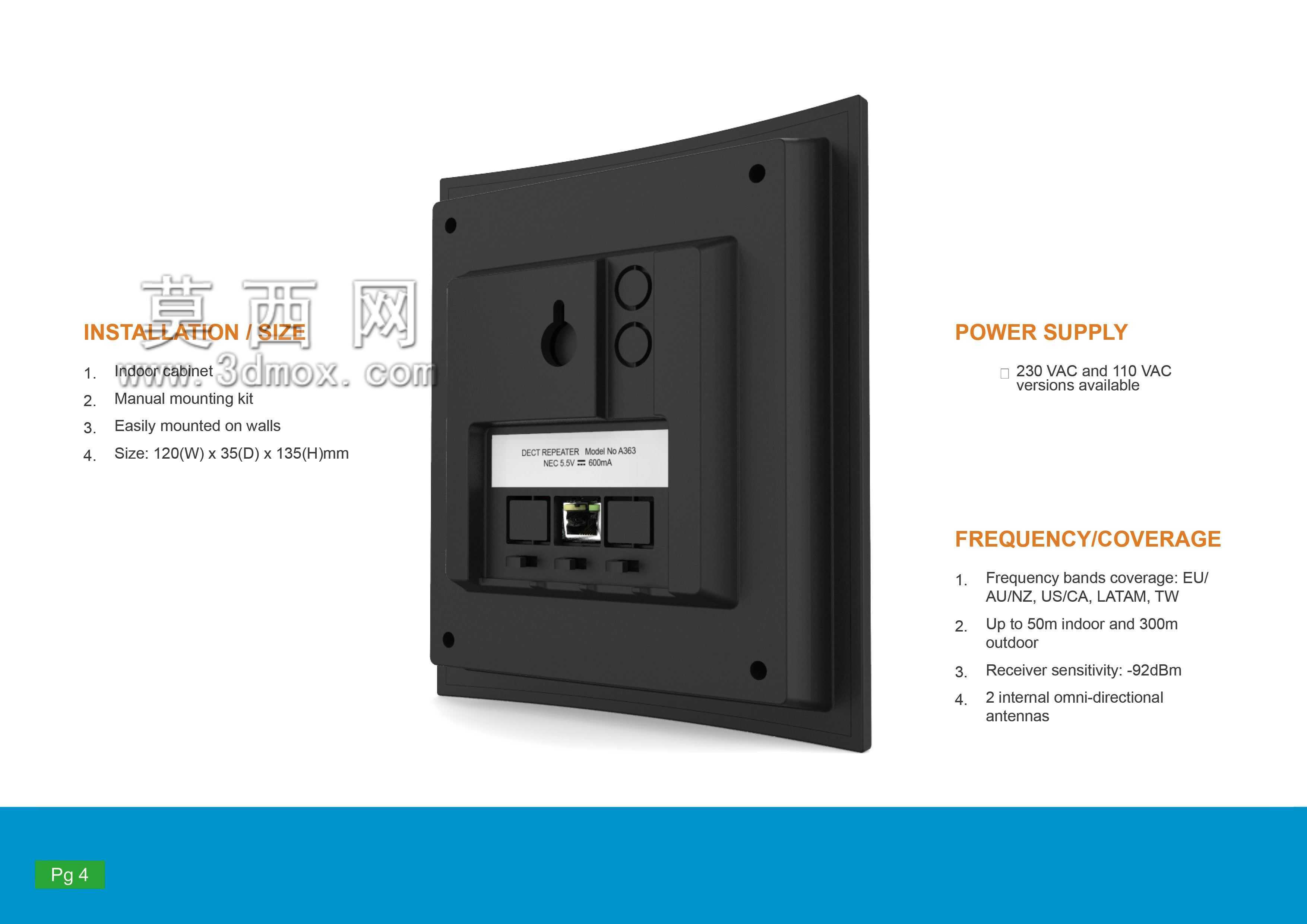

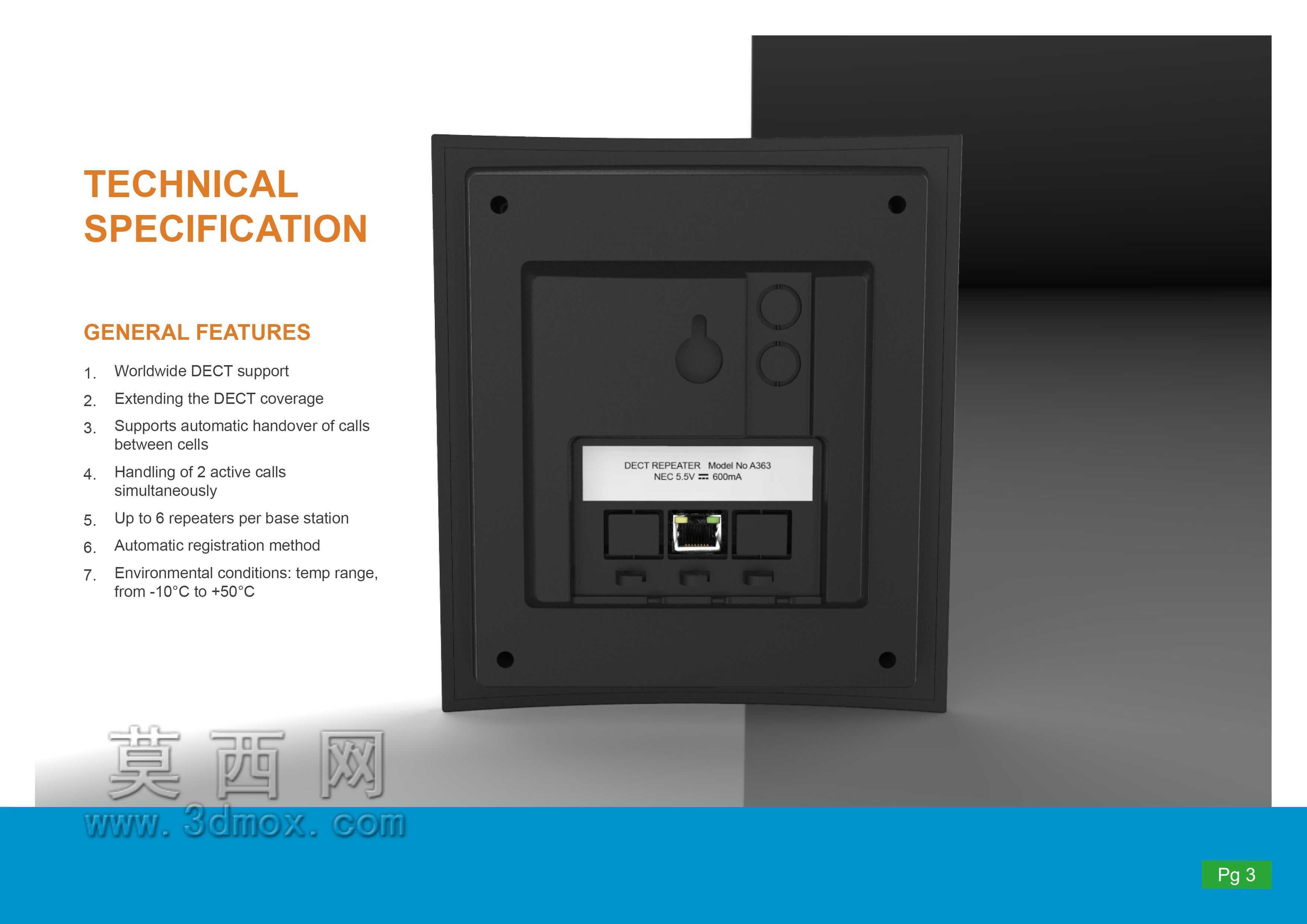

　　也不会因为凸起结构在运输安装过程中被剐蹭损坏。侧面的标识区域采用丝印工艺标注设备型号与功能说明，标识区域做了细微的磨砂质感处理，和壳体主体的哑光表面形成细微质感差异，既保证标识清晰可读，也不会因为长期摩擦导致标识快速磨损。从安装边界来看，这类设备的薄型设计支持壁挂安装与桌面平放两种部署方式，壳体背部预留了标准挂墙孔位，孔位间距符合常规弱电安装的孔距规范，不需要额外定制安装支架就能直接固定在墙面或者弱电箱旁；平放使用时底部可以选配防滑胶垫，放置在桌面或者机柜层板上不会轻易滑动。设计过程中需要重点考虑壳体的装配精度，上下壳采用卡扣加螺丝的双重固定方式，卡扣沿壳体四周边缘均匀分布，保证壳体拼缝均匀，不会出现翘边缝隙过大的问题，

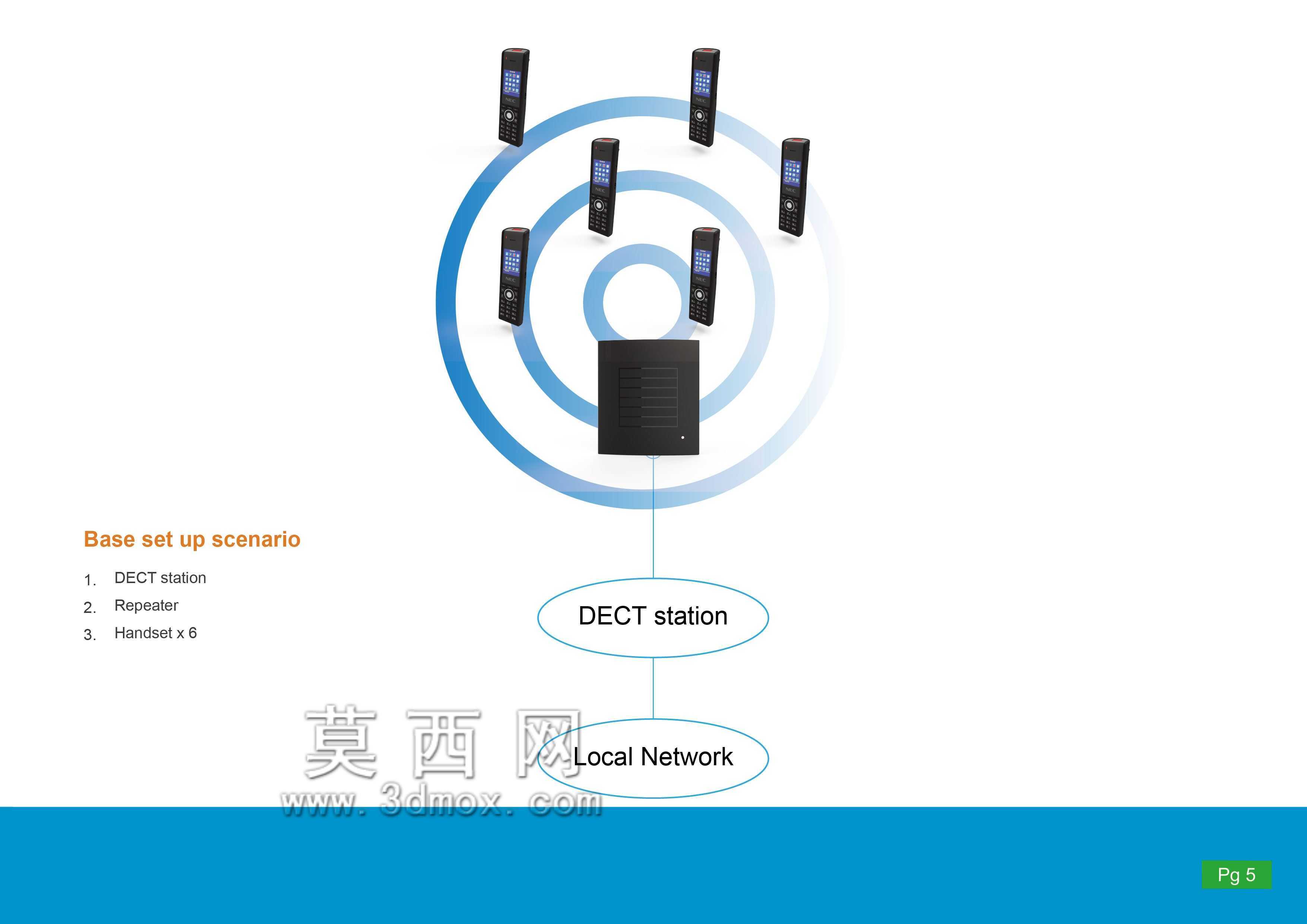

　　内部预留的电路板安装柱位置精度控制在0.1mm公差范围内，避免电路板安装后出现偏移挤压天线或者指示灯的问题。设备的信号放大功能依托内置的信号处理电路与收发天线实现，结构设计时需要将天线区域远离内部电源模块，避免电源工作时的电磁干扰影响信号收发质量，壳体内部设置了专门的隔离筋位，将电源区域与射频区域做物理分隔，减少不同模块之间的电磁串扰。在实际应用场景中，这类中继设备常部署在写字楼、厂区、大型住宅等DECT通讯信号覆盖不足的区域，不需要复杂的布线施工，只需要在信号边缘区域部署设备，就能将原有DECT信号的覆盖范围向外延伸，解决远端设备通讯断连、音质差的问题。壳体材料选用阻燃ABS材质，满足电子设备的阻燃安全要求，

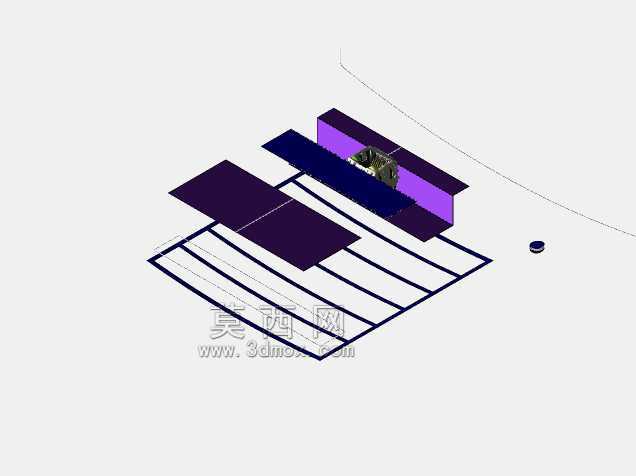

　　同时材料的流动性适合注塑成型薄型壳体，壁厚控制在2mm左右，既保证壳体有足够的结构强度，不会因为轻微挤压就出现变形，也能控制整体设备重量，降低壁挂安装时的承重要求。设备的接口区域设置在壳体底部或者背部，避免正面外露影响整体外观，接口周边做了加厚处理，频繁插拔连接线时不会出现接口周围壳体开裂的问题。从建模细节来看，壳体的所有拔模角度都控制在1.5度以上，保证注塑生产时可以顺利脱模，不会出现粘模导致的壳体表面拉伤；指示灯位置做了导光柱设计，导光柱采用透明PC材质，将内部灯珠的光线均匀导出到壳体表面，不会出现光线散射导致的指示灯亮度过低或者光晕过大的问题。格栅区域的筋条厚度控制均匀，避免注塑时出现缩痕影响外观质量，筋条之间的间距经过反复验证，既不会因为间距过大进灰，也不会因为间距过小影响信号穿透效率。
