纺织生产用轴向处理辊机架结构设计

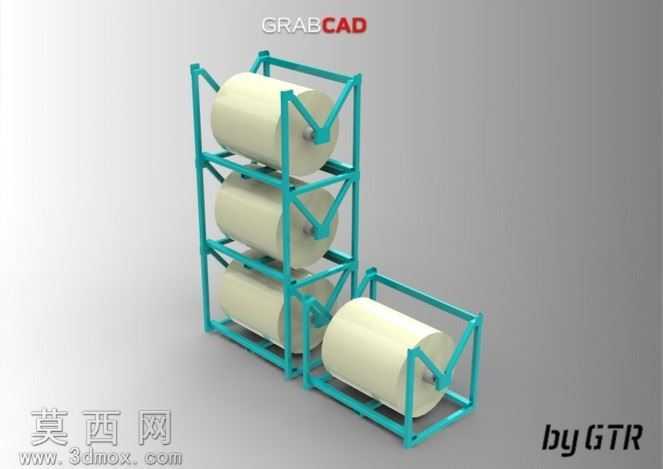

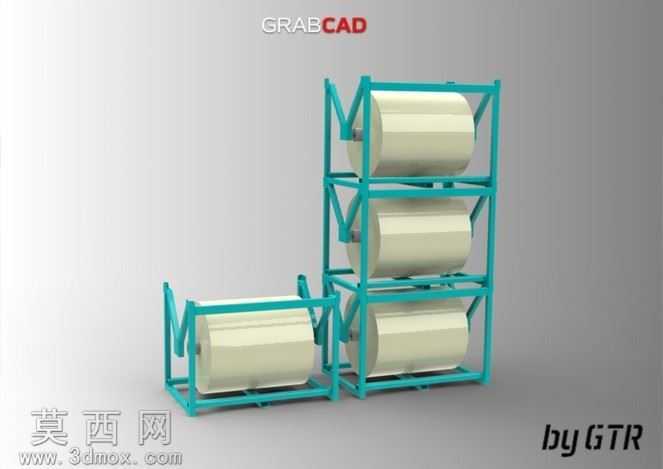

本模型为纺织生产场景配套的轴向处理辊机架，采用三维参数化建模完成整体结构搭建，建模过程中先以方管型材的截面轮廓为基础，通过拉伸、阵列等基础特征快速生成框架主体的支撑梁结构，再对各连接节点处的焊接贴合面做细节处理，保证框架结构的连接逻辑符合实际工装的加工工艺要求。渲染阶段采用哑光青绿色金属材质模拟表面喷塑的方管框架，还原工业仓储工装的真实表面质感，辊筒部分采用米白色哑光工程塑料材质，模拟纺织辊外层的包覆层效果，场景内添加柔和的漫反射环境光，搭配弱阴影效果突出框架的层叠结构与空间层次，清晰展现各部件的装配关系。结构设计上采用模块化组合思路，分为单层独立放置架与三层堆叠式架体两个单元，架体两侧设置V型定位支撑结构，可对纺织辊的轴端进行轴向限位，避免辊体存放过程中发生轴向窜动，三层堆叠架体的每层支撑位都做了等距排布，保证各层辊体放置后留有足够的操作间隙，架体底部设置横向加固梁提升整体抗扭强度，单层架体可独立使用也可与多层架体组合排布，适配不同的车间存放空间需求。设计思路围绕纺织辊的存放与轴向处理作业需求展开，充分考虑纺织辊自重较大、表面易剐蹭的特点，架体支撑位的接触区域做了圆弧过渡处理，避免尖锐棱角损伤辊体表面包覆层，整体框架的型材选型经过承重校核，可稳定承载满负荷状态下的纺织辊重量，架体的开放式结构设计方便作业人员从侧面取放辊体，也适配轴向处理工序中对辊体的操作空间要求，无需额外拆卸架体结构即可完成辊体的轴向调整作业，整体结构简洁实用，无冗余设计部件，所有连接结构都符合常规焊接工装的加工要求，可直接参考模型进行实物的下料与焊接加工。
