多边形拼接环形装饰结构设计

　　这类多边形拼接的环形结构，最初的设计切入点是解决传统环形装饰件曲面单调、拼接缝隙外露的问题，在做结构拆分的时候，没有采用常规的等弧度环面分割，而是把整个环体拆分为数十个独立的多面体单元，每个单元的拼接面都做了错位角度设计，相邻单元的接触面不是垂直于环面的平面，而是带有3度左右的倾斜角，这样拼接完成后，从环体外侧看不到通长的拼接缝隙，视觉上的块面错落感会更有层次。

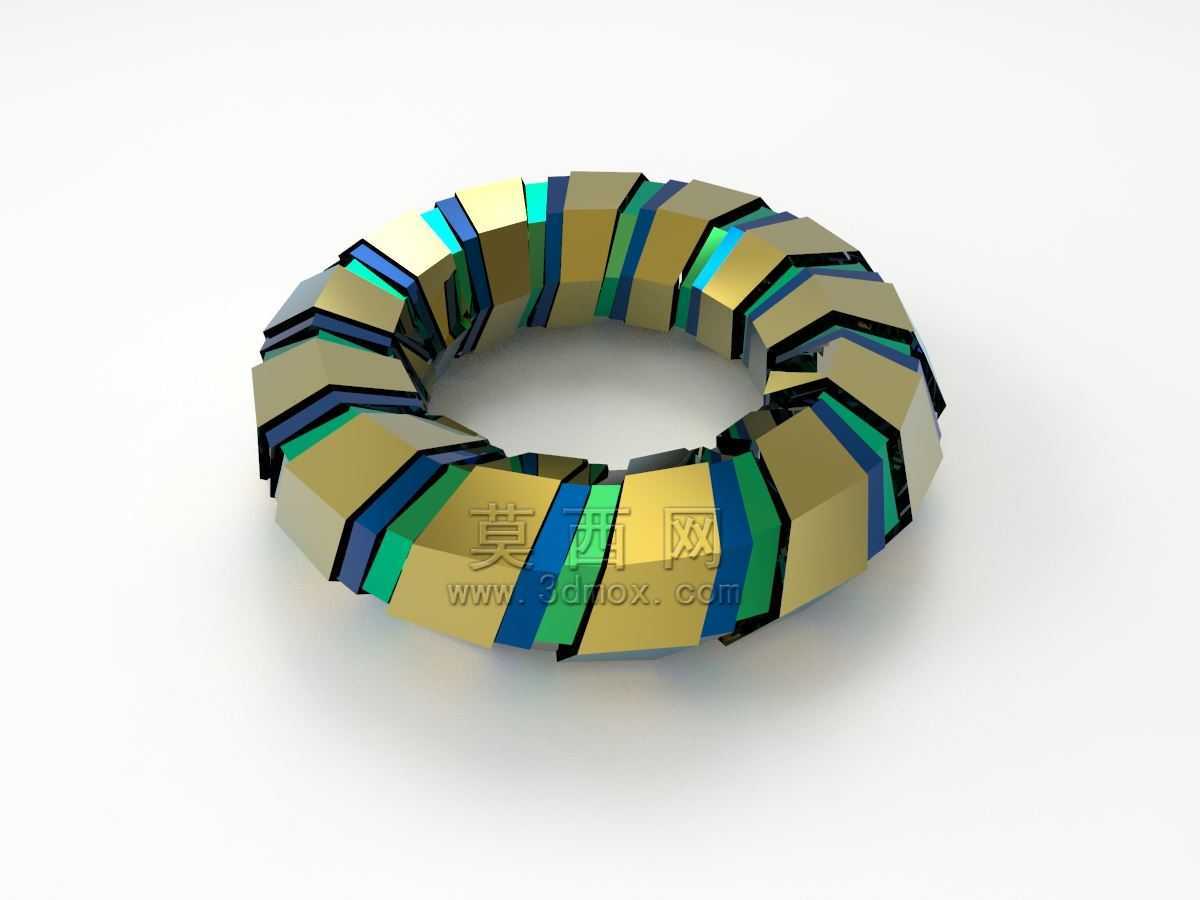

　　从实际应用场景来看，这类结构可以直接套用到设备的外露旋转部件装饰罩上，比如小型台式打磨设备的转盘外圈、文创类展示台的旋转基座外饰，也可以作为工业风装饰灯具的外框架，每个多面体单元的平面可以贴合不同色彩的饰面材料，图中呈现的金、蓝、绿配色就是不同饰面拼接的效果，不需要额外做表面喷涂分色，靠单元块本身的材质区分就能实现撞色效果，后期维护的时候如果某一块饰面磨损，只需要拆下对应的单元块更换即可，不用整体拆解整个环体。

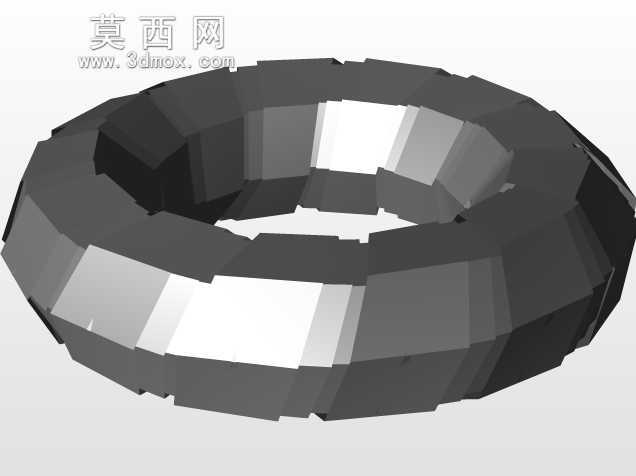

　　在做三维建模的时候，首先要确定环体的中心轨迹直径，也就是整个甜甜圈形态的中心圆尺寸，这个尺寸决定了结构的安装边界，常规适配小型桌面设备的版本，中心轨迹直径控制在180mm左右，环体自身的截面直径控制在45mm，整体外轮廓最大直径不超过270mm，内圈最小通孔直径不小于90mm，这个尺寸边界可以保证内圈能够穿过常规设备的旋转轴、供电线路等结构，不会和内部的传动部件产生干涉。每个多面体单元的尺寸是沿着环向均匀排布的，单元块的环向长度控制在22-25mm之间，径向厚度控制在8-10mm，这个厚度既可以保证单元块自身的结构强度，不会因为太薄在拼接时发生形变，也不会让整个环体显得过于笨重。

　　设计的时候特意考虑了安装的便利性，每个单元块的内侧都预留了1.5mm深的卡槽，所有单元块拼接完成后，内侧可以卡入一个弹性钢圈，靠钢圈的张紧力把所有单元块固定成一个整体，不需要在每个拼接面打胶或者拧螺丝，拆装效率比传统的整体式装饰环提升60%以上。如果是用在有旋转需求的场景，内圈的卡槽还可以适配橡胶防滑圈，直接套在设备的旋转轴套上，不需要额外做法兰连接结构，靠橡胶圈的摩擦力就能带动整个环体同步转动，不会出现打滑错位的问题。

　　从结构强度的角度验证，每个多面体单元的棱角都做了0.8mm的圆角处理，避免尖锐棱角在安装、使用过程中划伤操作人员，同时也能减少应力集中，就算是用ABS工程塑料注塑生产，每个单元块的抗冲击强度也能满足日常使用的要求，不会因为轻微的磕碰就出现崩角、开裂的问题。拼接面的倾斜角度经过多次调整，最终确定的3度倾角既可以保证拼接时的定位精度，单元块沿着径向就能直接卡入拼接位，不需要沿着环向滑动对位，也能保证拼接完成后相邻块之间不会出现径向窜动，就算环体高速旋转，单元块也不会因为离心力向外脱出。

　　这类结构还有一个拓展性的设计点，就是每个多面体单元的外平面是独立的，可以根据不同的使用需求更换不同的功能模块，比如在部分单元块上嵌入LED灯珠，就可以做成环形的氛围灯结构；在单元块表面粘贴防滑胶垫，就可以作为小型旋转置物台的承载面；如果把单元块的材质换成金属，还可以作为小型磁吸附工具架的环形基体，每个块面都可以吸附小型的五金工具，适配工作台面的工具收纳场景。在建模过程中，所有单元块的拼接面都做了公差配合设计，相邻块之间的配合间隙控制在0.1mm以内，既不会因为间隙太小导致装配困难，也不会因为间隙太大出现拼接松动、晃动的问题，就算是采用3D打印的方式制作，普通的FDM打印机也能达到这个装配精度要求，不需要做后期的打磨修配就能直接拼接组装。
