三风扇位铜芯水冷排散热结构设计

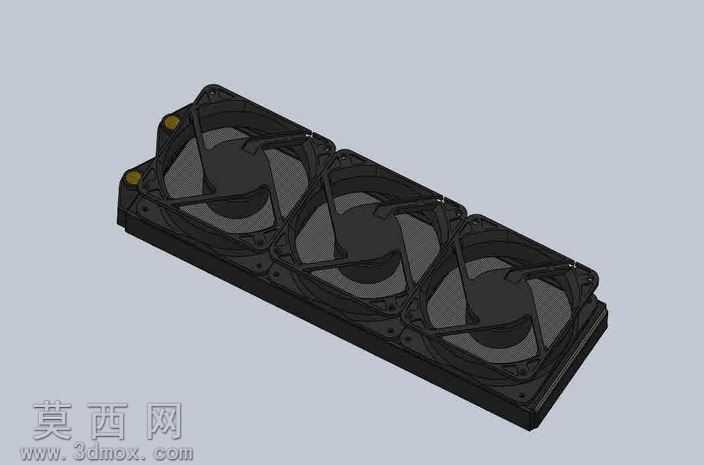

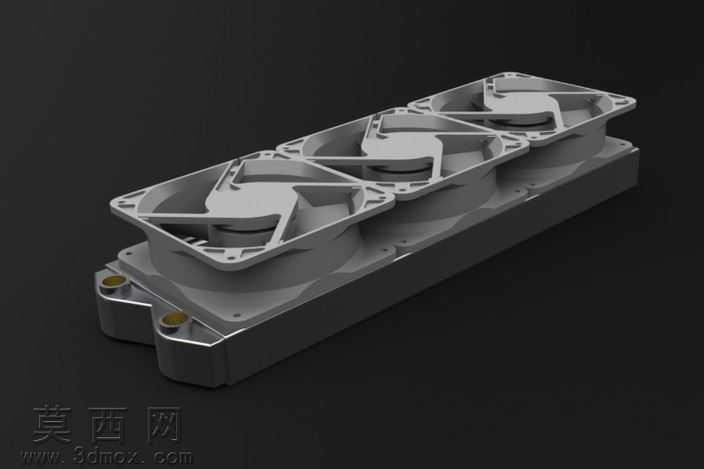

本作品为适配120mm规格风扇的三风扇位铜芯水冷排三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据水冷排的实际功能需求规划整体长宽高比例，确定长条形薄型主体的基础轮廓，主体外壳采用高强度工程塑料材质设定，建模时通过拉伸、切除、圆角等基础特征完成外壳的腔体结构设计，预留出三个120mm风扇的安装定位孔位，孔位周边设计加强筋结构提升安装强度，同时在外壳两端设计水冷液进出水接头的安装基座，基座处做密封槽结构预留，保障水冷循环的密封性。内部核心散热部分采用紫铜材质设定，建模时还原了30FPI高密度鳍片阵列结构，每英寸鳍片数量严格对应参数要求，鳍片采用薄型铜片冲压阵列排布的结构设计，鳍片与内部铜质水冷流道采用一体化焊接结构的建模还原，流道设计为多回路折返式结构，保障水冷液在流道内充分与铜质基底接触换热，最大化热交换面积。渲染阶段采用Keyshot完成材质与场景表现，外壳部分赋予哑光黑色工程塑料材质，调整表面粗糙度参数还原真实塑料的磨砂质感，进出水接头顶部的密封帽赋予黄铜金属材质，调整金属反射率与粗糙度呈现黄铜的哑光金属光泽，内部铜质鳍片与流道部分赋予紫铜材质，还原铜材特有的暖调金属色泽与轻微氧化质感，鳍片间隙处做细微的阴影处理，突出高密度鳍片的阵列层次感。设计思路围绕千W级散热需求展开，通过三个120mm风扇的大风量配合高密度铜鳍片，实现高气流下的高效换热，建模过程中严格控制各部件的装配间隙，外壳与内部铜芯的配合公差、风扇安装孔的定位精度、水冷接头的螺纹规格均按照行业通用标准设定，既保障模型的外观还原度，也具备实际结构参考价值，可用于水冷散热系统的方案演示、结构教学以及相关散热产品的设计参考。
