三联装电脑CPU散热冷却风扇结构设计

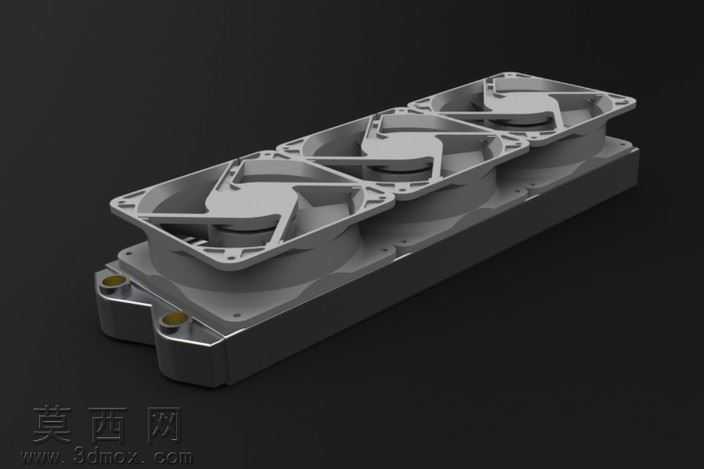

本作品为三联式电脑CPU冷却风扇模组的三维建模设计，整体采用一体化集成式布局，将三个120mm规格的轴流风扇单元整合在同一基座框架上，整体尺寸适配120x38mm的安装规格，可实现116CFM的大风量散热输出，满足高功耗CPU的强散热需求。建模过程中首先搭建整体装配基准，以底部水冷散热基座为核心定位部件，基座两端预留标准水冷管路快接接口，接口处做密封凸台结构设计，保证冷却液循环的密封性。基座上方依次排布三个独立的风扇安装位，每个安装位设置统一的螺丝固定孔位，孔位间距符合标准120mm风扇的安装规范，可兼容市售同规格风扇的替换安装。每个风扇单元的建模还原了轴流风扇的完整结构，包括外框、扇叶、中心轮毂、内部支撑筋条，扇叶采用曲面造型设计，建模时通过样条曲线勾勒扇叶截面翼型，再通过圆周阵列生成七片等距分布的扇叶，保证扇叶旋转时的动平衡性能，扇叶与外框之间预留合理的转动间隙，避免运转时出现剐蹭问题。相邻风扇单元之间设置导流分隔筋，将三个风扇的出风区域做独立分隔，减少相邻风扇运转时的气流干扰，提升整体送风效率。外框边缘做倒角过渡处理，既避免安装时的锐边划伤，也能减少气流通过边框时的风阻与紊流噪音。材质渲染方面，风扇外框与基座采用哑光黑色工程塑料材质，还原PC+ABS材质的细腻磨砂质感，扇叶部分采用半透明浅灰色塑料材质，模拟常用的半透明PC扇叶的视觉效果，金属固定螺丝部分做镀锌金属质感渲染，管路接口处的铜质接头做黄铜金属材质表现，区分不同部件的材质属性，让整体渲染效果更贴近实物的视觉表现。设计过程中充分考虑了模组的安装兼容性，底部基座的安装孔位适配主流CPU水冷散热的扣具规格，整体模组的厚度控制在合理范围内，不会与机箱内的内存、显卡等部件产生安装干涉。三个风扇采用统一的供电走线槽设计，在基座侧面预留走线凹槽，可将三个风扇的供电线路整合收纳，避免机箱内部走线杂乱影响风道。建模时对所有装配部件做了干涉检查，确保各部件之间的装配间隙合理，转动部件无干涉，固定部件连接稳固，整体结构既满足大风量散热的性能需求，也兼顾了安装便利性与机箱内部的空间兼容性，可直接用于电脑散热改装的方案参考、散热性能模拟仿真以及相关产品的结构设计验证。
